N إمرأة مغلفة بالنيكل 4 ثقوب فلانج RF رابط مكوكسي مع ميكروستريب

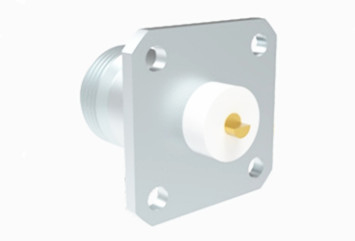

صورة كبيرة : N إمرأة مغلفة بالنيكل 4 ثقوب فلانج RF رابط مكوكسي مع ميكروستريب افضل سعر

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	ELT (Elite)
إصدار الشهادات:	ISO-9001-2015
رقم الموديل:	ن-كفد480

شروط الدفع والشحن:

الحد الأدنى لكمية:	100PCS
الأسعار:	negotiable
تفاصيل التغليف:	علبة تصدير قياسية
وقت التسليم:	في غضون 5-7 أيام عمل (للأسهم)
شروط الدفع:	T/T، L/C، ويسترن يونيون
القدرة على العرض:	1،000،000 قطعة في الشهر

مفصلة وصف المنتج

اسم المنتج:	N نوع المخروط المحوري RF	طلاء:	مطلي بالذهب / مطلي بالنيكل
عائق:	50Ω	نطاق التردد:	DC ~ 11 جيجا هرتز
النموذج:	ن-كفد480	الجنس:	أنثى
إبراز:	4-hole Flange RF Coaxial Connector (موصلاً مكافئًا للرأس),N عبارة عن موصل مكافئ RF إناثي,ميكروستريب RF Coaxial Connector , N Female RF Coaxial Connector , Microstrip RF Coaxial Connector

N إمرأة مغلفة بالنيكل 4 ثقوب فلانج RF رابط مكوكسي مع ميكروستريب

N type connectors are a type of threaded coupling coaxial connectors that exhibit excellent anti-vibration capability and electrical characteristics. المكونات ذات النوع N هي نوع من المكونات ذات الصلة المتداولة التي تظهر قدرة ممتازة على مكافحة الاهتزاز والخصائص الكهربائية.They are capable of handling frequencies up to 18 GHz and are suitable for various RF cables فهي قادرة على التعامل مع ترددات تصل إلى 18 غيغاهرتز وهي مناسبة للكابلات الراديوية المختلفةهذه الموصلات تستخدم على نطاق واسع في تطبيقات مثل الطيران، الفضاء، الرادار، الموجات الدقيقة والاتصالات الرقمية، أدوات الاختبار والقياس، وأكثر من ذلك.

نحن نقدم خدمات تخصيص لموصلي النوع N لتلبية المتطلبات المحددة لعملائنا.

المواصفات

ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.

الخصائص الكهربائية
عائق	50Ω
نطاق التردد	DC ~ 11GHz ((ماكس.18GHz)
الجهد القياسي	1000VRMS* ((Max.Sea Level)
الكهرباء المقطوعة مقاومة الجهد	1500VRMS* ((max.Sea Level)
مقاومة العزل	≥5000MΩ
المقاومة المركزية	الموصل الخارجي	≤0.5mΩ
	موصل مركزي	≤1.5mΩ
VSWR	≤1.3
الخصائص المادية والميكانيكية
مدرب المركز	ذكر	النحاس المصفوف بالذهب
	الإناث	الفوسفور البرونزية، مطلية بالذهب
اتصال مرن	الفوسفور البرونز	المصفوفة بالنيكل
الغلاف / السكن	النحاس الفولاذ المقاوم للصدأ	المصفوفة بالذهب
مشبك الكابلات	النحاس	ملفوفة بالنيكل
عازل	PTFE
غسيل	مطاط السيليكون
المدى الطويل	500 دورة

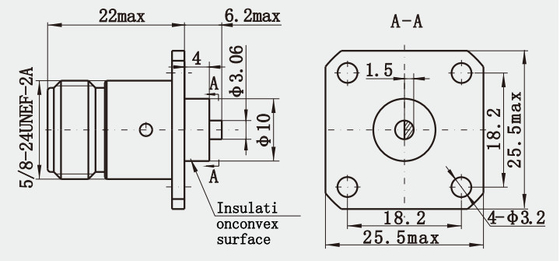

رسم مفصل

N إمرأة مغلفة بالنيكل 4 ثقوب فلانج RF رابط مكوكسي مع ميكروستريب 0

N إمرأة مغلفة بالنيكل 4 ثقوب فلانج RF رابط مكوكسي مع ميكروستريب 1

الخصائص:

1. متانة قوية: بعد المعالجة الخاصة والاختبار ، يمكن أن تعمل بشكل مستقر في الظروف البيئية القاسية ، مثل درجة الحرارة العالية ، درجة الحرارة المنخفضة ، الرطوبة والبيئات الأخرى ،ولها عمر خدمة طويل.
2مقاومة الطاقة العالية: القدرة على التعامل مع الطاقة العالية ، قادرة على تحمل إشارات RF عالية الطاقة ، مناسبة للمراسلات والمضخات وغيرها من التطبيقات التي تحتاج إلى التعامل مع إشارات الطاقة العالية.
3التوافق: متوافق مع العديد من أنواع الكابلات ، بما في ذلك الكابلات شبه الصلبة والكابلات المرنة ، وما إلى ذلك ، والتي لها تطبيق أوسع في التطبيقات العملية.

التطبيقات:

1نظام الاتصال بالطائرة: في الاتصال، الملاحة، الرادار وغيرها من الأنظمة على الطائرة، N-type connectors are used to connect all kinds of electronic equipment and antennas،مثل أنظمة الاتصالات VHFرادارات مراقبة الطيران، رادارات الطقس،لضمان أن الطائرة في عملية الرحلة مع الأرض واستقرار الاتصال بين الطائرات الأخرى ونقل البيانات.
2نظام الاتصال بالقمر الصناعي: في الحمولة من القمر الصناعي، يتم استخدامه لربط معدات الاتصال، أجهزة الاستشعار، نظام إمدادات الطاقة، الخعلى القمر الصناعي لتحقيق نقل الإشارة وتبادل البيانات بين القمر الصناعي والمحطة الأرضية، ويمكن أن تتكيف مع الظروف القاسية لبيئة الفضاء.
