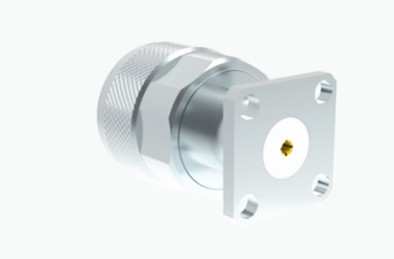

مكعب بالنيكل N ذكر مرفق RF Coaxial مع Microstrip

صورة كبيرة : مكعب بالنيكل N ذكر مرفق RF Coaxial مع Microstrip افضل سعر

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	ELT (Elite)
إصدار الشهادات:	ISO-9001-2015
رقم الموديل:	N-JFD86

شروط الدفع والشحن:

الحد الأدنى لكمية:	100PCS
الأسعار:	negotiable
تفاصيل التغليف:	علبة تصدير قياسية
وقت التسليم:	في غضون 5-7 أيام عمل (للأسهم)
شروط الدفع:	T/T، L/C، ويسترن يونيون
القدرة على العرض:	1،000،000 قطعة في الشهر

مفصلة وصف المنتج

اسم المنتج:	N نوع المخروط المحوري RF	طلاء:	مطلي بالذهب / مطلي بالنيكل
عائق:	50Ω	نطاق التردد:	DC ~ 11 جيجا هرتز
النموذج:	N-J200	الجنس:	ذكر
مقاومة العزل:	≥500MΩ	VSWR:	≤1.3
إبراز:	جهاز توصيل RF Coaxial المثبت على الشريط,رابط مكوكي RF مطلي بالنيكل,ميكروستريب RF Coaxial Connector , Nickel Plated RF Coaxial Connector , Microstrip RF Coaxial Connector

مرفوق بالنيكل N الذكور اللفافة مثبتة RF مكوكسيال المرفق مع Microstrip

الموصلات من النوع N تنتمي إلى فئة الموصلات المتجانسة المزدوجة ، والتي تمتلك قدرة رائعة على مكافحة الاهتزاز والخصائص الكهربائية.نطاق تردداتهم النموذجي يصل إلى 11 غيغاهرتز، في حين أن منتجاتنا يمكن أن تصل إلى ترددات عالية تصل إلى 18 جيگاهرتز. هذه الموصلات متعددة الاستخدامات ويمكن استخدامها مع أنواع مختلفة من كابلات RF.وهي تستخدم على نطاق واسع في مختلف المجالات مثل الطيران، الطيران والفضاء، الرادار، الميكروويف والاتصالات الرقمية، أدوات الاختبار والقياس، وأكثر من ذلك.

نحن نقدم خدمات تخصيص لموصلات النوع N والمحولات لتلبية الاحتياجات المحددة لعملائنا سواء كنت بحاجة لموصلات مستقيمة أو زاوية مستقيمةصلّة الجهاز أو صلّة الجدار، يمكننا تخصيص منتجاتنا لمواصفاتك الدقيقة.

مكعب بالنيكل N ذكر مرفق RF Coaxial مع Microstrip 0

المواصفات

ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.

الخصائص الكهربائية
عائق	50Ω
نطاق التردد	DC ~ 11GHz ((ماكس.18GHz)
الجهد القياسي	1000VRMS* ((Max.Sea Level)
الكهرباء المقطوعة مقاومة الجهد	1500VRMS* ((max.Sea Level)
مقاومة العزل	≥5000MΩ
المقاومة المركزية	الموصل الخارجي	≤0.5mΩ
	موصل مركزي	≤1.5mΩ
VSWR	≤1.3
الخصائص المادية والميكانيكية
مدرب المركز	ذكر	النحاس، ملفوفة بالنيكل
	الإناث	الفوسفور البرونز ملفوفة بالنيكل
اتصال مرن	الفوسفور البرونز	ملفوفة بالنيكل
الغلاف / السكن	النحاس الفولاذ المقاوم للصدأ	ملفوفة بالنيكل
مشبك الكابلات	النحاس	ملفوفة بالنيكل
عازل	PTFE
غسيل	مطاط السيليكون
المدى الطويل	500 دورة

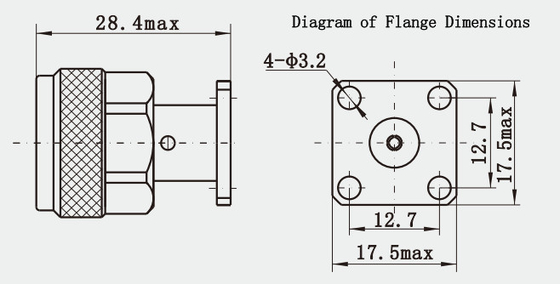

رسم مفصل

مكعب بالنيكل N ذكر مرفق RF Coaxial مع Microstrip 1

الخصائص:

1الحماية العالية: عادة ما يتم تصنيع الغطاء من مادة معدنية ذات أداء محمي كهرومغناطيسي جيد ،والتي يمكن أن تمنع بشكل فعال تأثير التداخل الكهرومغناطيسي الخارجي على نقل الإشارة.

2مقاومة الطاقة العالية: القدرة على التعامل مع الطاقة العالية ، قادرة على تحمل إشارات RF عالية الطاقة ، مناسبة للإرسالات والمضخات وغيرها من التطبيقات التي تحتاج إلى التعامل مع إشارات الطاقة العالية.

3- متانة قوية: بعد المعالجة الخاصة والاختبار، فإنه يمكن أن تعمل بشكل مستقر في الظروف البيئية القاسية، مثل درجة حرارة عالية، درجة حرارة منخفضة، الرطوبة وغيرها من البيئات،ولها عمر خدمة طويل.

التطبيقات:

1نظام التحكم في الأتمتة الصناعية: في بعض أنظمة الأتمتة الصناعية التي تتطلب التحكم عن بعد والمراقبة، مثل نظام التحكم في أتمتة خط الإنتاج في المصنع،نظام التحكم بالروبوت، وما إلى ذلك ، يمكن استخدام موصل N-type لربط جهاز التحكم ، وأجهزة الاستشعار ، والمحرك ، وغيرها من المعدات بين إرسال إشارة RF ، لتحقيق التحكم عن بعد واكتساب البيانات.
2المعدات الطبية: في معدات التصوير الطبية ومعدات العلاج بالاتصالات الراديوية والمعدات الطبية الأخرى ، يمكن استخدام موصلات من النوع N لربط مكونات RF للمعدات ، مثل مسبارات RF ،ملفات إرسال، لفائف الاستقبال ، الخ لضمان نقل ثابت لإشارات RF والعمل الطبيعي للمعدات.
