ربط مكافئ RF من نوع TNC ذو متانة عالية للكابلات CXN3506 / MF108A 50Ω
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| طلاء: | النيكل مطلي | عائق: | 50Ω |
|---|---|---|---|
| مواد الاتصال: | النحاس ، BeCu | المدى الطويل: | 500 دورة |
| نطاق التردد: | DC ~ 11 جيجا هرتز | الجهد الاسمي: | 500VRMS * |
| الضغط المتوسط: | 1500VRMS* | مقاومة العزل: | ≥ 5000MΩ |
| إبراز: | ربط RF Coaxial ذو القوة العالية,CXN3506 ربط كوكسيال RF,50Ω ربط RF Coaxial,CXN3506 RF Coaxial Connector,50Ω RF Coaxial Connector |
||

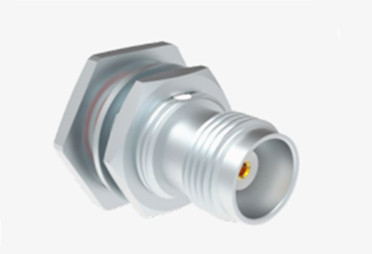

TNC ربط كوكسيال RF الإناث للأسلاك CXN3506/MF108A
إن منتج سلسلة TNC هو نوع متغير من علبة BNC ، مصمم بخيوط ملفوفة للتزاوج الآمن. هذه علبة TNC RF مضغوطة ،وحدات مقاومة للماء مع عائق ثابت 50 أوم، مناسبة للعمل من DC إلى 11 GHz. هناك نوعان من موصلات TNC المتاحة: القطبية القياسية والعكسية.
عادةً ما تستخدم هذه الموصلات ذات التكلفة المنخفضة مكونات صب الصب والصب. في حين أن أدائها قد لا يطابق أداء المنتجات الصناعية أو العسكرية،فهي مثالية لمجموعة متنوعة من التطبيقات التجاريةيتم استخدام موصلات TNC على نطاق واسع في اتصالات الهوائيات ولديها العديد من التطبيقات في أجهزة الطيران والدفاع والاتصالات والسوق الصناعية العامة.القطبية العكسية وموصولات TNC 75 أوم متوفرة أيضا.
المواصفات
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
|
الخصائص الكهربائية
|
||||
|
عائق
|
50Ω
|
|||
|
نطاق التردد
|
DC ~ 11GHz
|
|||
|
الجهد القياسي
|
500VRMS (حد أقصى لمستوى سطح البحر)
|
|||
|
الكهرباء المقطوعة مقاومة الجهد
|
1500VRMS (حد أقصى لمستوى سطح البحر)
|
|||
|
مقاومة العزل
|
≥5000MΩ
|
|||
|
مقاومة الاتصال
|
الموصل الخارجي
|
≤0.5mΩ
|
||
|
موصل مركزي
|
≤2.0mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
المواصفات الميكانيكية
| معيار التصميم | IEC 60169-17 |
| متوافقة مع RoHS | نعم.. |
| إنهاء الاتصال بالمركز | إضرب |
| إنهاء الاتصال الخارجي | إضرب |
| دورات التزاوج | 500 دورة |
| الاحتفاظ بالاتصال | 10N دقيقة |
| احتواء الكابلات | 100N دقيقة |
| قوة التزاوج | 13.6N أقصى |
| قوة فك الارتباط | 13.6N أقصى |
الخصائص:
1اتصال متسلسل موثوق به: يكون الاتصال المتسلسل أكثر صلابة من اتصال نوع snap ، والذي يمكن أن يضمن الاتصال المستقر في بيئة الاهتزاز العالية ،وعادة ما يكون لها وظيفة الوقوف الذاتي، والتي يمكن أن تمنع بشكل فعال من الاتصال من الانخفاض.
2أداء قوي لمكافحة الفك: المرفق المتداخل له وظيفة القفل الذاتي ، والتي يمكن أن تحسن بشكل فعال موثوقية الاتصال ،تجنب تأثير نقل الإشارة بسبب التخفيف.
3أداء مقاوم للماء جيد: يستخدم الجزء الموصول بنية مغلقة ، والتي لها أداء مقاوم للماء جيد ومناسبة للاستخدام في بيئة خارجية أو رطبة.
التطبيق:
1بناء محطة قاعدة لاسلكية: في شبكات الاتصالات اللاسلكية، مثل بناء محطة قاعدة 2G و 3G و 4G و 5G وصيانتها.يتم استخدام موصلات كابل TNC لربط معدات محطة القاعدة والهوائيات بين كابل التردد الراديوي، لضمان نقل ثابت للإشارات لضمان جودة الاتصال.
2نظام الاتصالات عبر الأقمار الصناعية: في المحطة الأرضية للأقمار الصناعية، يستخدم رابط كابل TNC لربط معدات الاتصالات عبر الأقمار الصناعية ومغذية الهوائي.لتحقيق إرسال واستقبال إشارات الأقمار الصناعية، وضمان سلاسة اتصال الاتصالات عبر الأقمار الصناعية.
صناعة الإذاعة والتلفزيون
3إنتاج البرامج ونقلها: في استوديوهات محطات الإذاعة والتلفزيون، شاحنات OB وأماكن أخرى، يتم استخدام موصلات الكابلات TNC لربط كاميرات الفيديو،الميكروفونات وغيرها من معدات الاستحواذ على الصوت والفيديو ومعدات ما بعد الإنتاج، فضلا عن إنتاج إشارات البرامج من خلال الكابل إلى جهاز الإرسال أو نظام البث، لضمان جودة عالية من إشارات البرامج المنقولة.

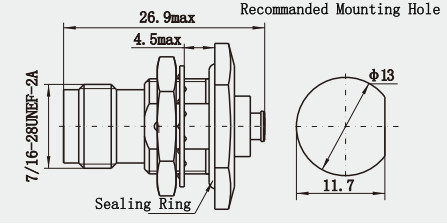

رسم مفصل:
الوحدة: ((ملم)
ملاحظة:
لدينا أكثر من 10000 نوع منرابط TNC، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل..
