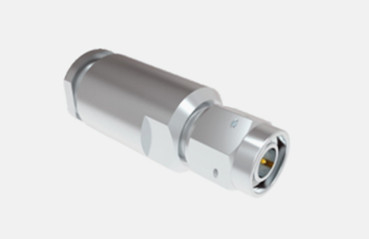

ربط محوري من الفولاذ المقاوم للصدأ للرجل من طراز TNC للكابل LMR-400/FS6057 (((S)
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | TNC Conector | طلاء: | مطلي بالذهب / مطلي بالنيكل |
|---|---|---|---|
| عائق: | 50Ω | شهادة: | الصينية |
| المدى الطويل: | 500 دورة | مواد الاتصال: | النحاس ، BeCu |
| التطبيق: | الميكروويف | ||
| إبراز: | TNC الذكور RF اللاصق الكواكسي,FS6057 ((S) SS RF Connector Coaxial,ربط LMR-400 RF Coaxial,FS6057(S) SS RF Coaxial Connector,LMR-400 RF Coaxial Connector |
||
ربط محوري من الفولاذ المقاوم للصدأ للرجل من طراز TNC للكابل LMR-400/FS6057 (((S)
سلسلة TNC تقف على أنها متغير متداخل لمصل BNC ، مع نظرائها TNC RF مميزة من خلال التزاوج الخيط المسمار. هذه الموصلات مضغوطة ، متداخلة ، و مقاومة للماء ،الحفاظ على عائق ثابت 50 أوم عبر طيف ترددي واسع من DC إلى 11 GHzتتوفر في كل من تكوينات القطبية القياسية والعكسية ، ويتم تصنيعها عادة باستخدام مكونات صب ومصنوعة ، مما يوفر حلًا بأسعار معقولة.في حين أن أدائهم قد لا تنافس تلك من المنتجات الصناعية الممتازة، وصلات TNC مناسبة تمامًا لمجموعة واسعة من التطبيقات التجارية ، وخاصة في اتصالات الهوائيات داخل أجهزة الطيران والاتصالات والأسواق الصناعية العامة.التقطب العكسي و 75 أوم الإصدارات متوفرة أيضا لتلبية الاحتياجات الخاصة.
المواصفات
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
الخصائص الكهربائية | ||||
عائق | 50Ω | |||
نطاق التردد | DC ~ 4GHz | |||
الجهد القياسي | 2500VRMS (حد أقصى لمستوى سطح البحر) | |||
الكهرباء المقطوعة مقاومة الجهد | 750VRMS (حد أقصى لمستوى سطح البحر) | |||
مقاومة العزل | ≥2000MΩ | |||
مقاومة الاتصال | الموصل الخارجي | ≤6mΩ | ||
موصل مركزي | ≤1.5mΩ | |||
VSWR | ≤1.3 | |||
ميكاالمواصفات
| معيار التصميم | IEC 60169-17 |
| متوافقة مع RoHS | نعم.. |
| إنهاء الاتصال بالمركز | إضرب |
| إنهاء الاتصال الخارجي | إضرب |
| دورات التزاوج | 500 دورة |
| الاحتفاظ بالاتصال | 10N دقيقة |
| احتواء الكابلات | 100N دقيقة |
| قوة التزاوج | 13.6N أقصى |
| قوة فك الارتباط | 13.6N أقصى |

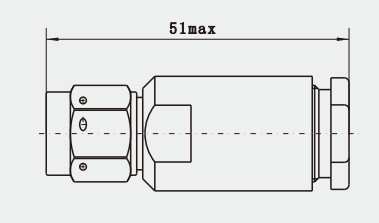

رسم مفصل
الخصائص:
1.الاتصال المستقر بالخيوط: يكون الاتصال بالخيوط أقوى وأكثر موثوقية من الاتصال النوع snap ،والذي يضمن اتصال مستقر في بيئة ارتعاش عالية وليس من السهل فك الاتصال عن طريق الخطأ.
2مجموعة واسعة من الأنواع: مستقيمة، زاوية مستقيمة 90 درجة، الحائط، لوحة 4 ثقوب، أو أنواع التثبيت الحر يمكن اختيارها وفقا لسيناريوهات التطبيق المختلفة وقيود المساحة.
التطبيق:
1الأتمتة الصناعية: في أنظمة الأتمتة الصناعية، يمكن استخدام موصلات TNC لربط أجهزة الاستشعار،أجهزة التحكم والمحركات لتحقيق نقل البيانات اللاسلكية وتحسين كفاءة الإنتاج الصناعي والأتمتة.
2مجال البحث العلمي والتعليم: في التجارب العلمية والتعليمية،غالبًا ما تستخدم موصلات TNC لربط معدات تجريبية ومعدات تعليمية مختلفة لدعم نقل إشارات التردد العالي، لتلبية احتياجات الباحثين والطلاب لإجراء التجارب والبحوث.
كتالوج المنتج:
| محول الراديو الراديو |
| وصلة SMA/SSMA RF |
| وصلة SMP/SSMP RF |
| رابط TNC RF |
| رابط RF من النوع N |
| رابط RF MCX/MMCX |
| رابط BNC RF وصلات الموجة المليمترية ((2.4mm، 2.92mm) |
| مجموعات كابلات RF |
| توجيه الموجات إلى محول مكافئ |
| الأختام الحجرية من الزجاج إلى المعدن |
| رابط سلسلة J30J |
| المفاصل الدوارة الميكروويفية |
ملاحظة:
لدينا أكثر من 10000 نوع منرابط TNC، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل..
