ربط TNC النسائي القابل للاستمرار لـ 4 ثقوب للاتصالات الموثوقة
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | TNC Conector | طلاء: | النيكل مطلي |
|---|---|---|---|
| المواد: | 50Ω | المدى الطويل: | 500Cyles |
| مواد الاتصال: | النحاس ، BeCu | معيار التصميم:: | IEC 60169-17 |
| النوع: | رع | ||
| إبراز: | اتصالات موثوقة,4 ثقوب فلانج ربط RF,رابط TNC الإناث RF دائمة,4-Hole Flange RF Connector,Durable TNC Female RF Connector |
||
ربط TNC النسائي القابل للاستمرار لـ 4 ثقوب للاتصالات الموثوقة
إن منتج سلسلة TNC هو في الأساس نسخة متداخلة من رابط BNC ، يحتوي على خيوط ملفوفة للتزاوج السلس.الوحدات المتداولة مقاومة للماء وتحافظ على عائق ثابت 50 أومهناك نوعان من موصلات TNC المتاحة: القطبية القياسية والعكسية. على الرغم من كونها مصنوعة من مكونات صممتة ومصنوعة ، إلا أنها تتميز بـ TNC.هذه الاتصالات بأسعار معقولة لا تتطابق مع أداء المنتجات الصناعية أو العسكرية ولكن مثالية لمجموعة واسعة من التطبيقات التجارية.
المواصفات:
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
|
الخصائص الكهربائية
|
||||
|
عائق
|
50Ω
|
|||
|
نطاق التردد
|
DC ~ 4GHz
|
|||
|
الجهد القياسي
|
2500VRMS (حد أقصى لمستوى سطح البحر)
|
|||
|
الكهرباء المقطوعة مقاومة الجهد
|
750VRMS (حد أقصى لمستوى سطح البحر)
|
|||
|
مقاومة العزل
|
≥2000MΩ
|
|||
|
مقاومة الاتصال
|
الموصل الخارجي
|
≤6mΩ
|
||
|
موصل مركزي
|
≤1.5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
المواصفات الميكانيكية
| معيار التصميم | IEC 60169-17 |
| متوافقة مع RoHS | نعم.. |
| إنهاء الاتصال بالمركز | إضرب |
| إنهاء الاتصال الخارجي | إضرب |
| دورات التزاوج | 500 دورة |
| الاحتفاظ بالاتصال | 10N دقيقة |
| احتواء الكابلات | 100N دقيقة |
| قوة التزاوج | 13.6N أقصى |
| قوة فك الارتباط | 13.6N أقصى |
مواصفات البيئة:
| درجة حرارة العمل | -30 إلى +70 درجة مئوية |
| تصنيف الملكية الفكرية (متزاوج) | IP64 |

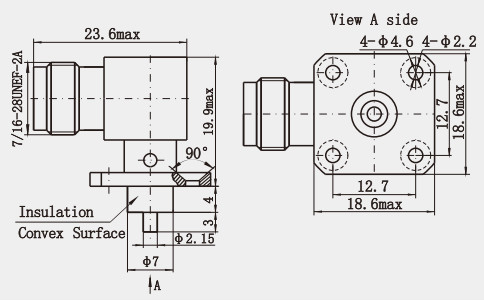

رسم المخطط:
الخصائص:
1. نوع الجهاز

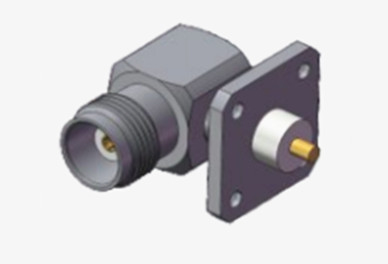

TNC إمرأة الزاوية اليمنى رباعية الحفرة فلانج رباط RF
لـ Microstrip Interface
2الخصائص الفيزيائية
تصميم الزاوية المستقيمة يوفر مساحة للتطبيقات المدمجة
4-حفرة فلنج التثبيت يوفر اتصال ميكانيكي قوي
خفيفة الوزن ومحمولة للأجهزة المتنقلة والمنشآت الثابتة
3خصائص الأداء
خسارة منخفضة، خسارة عودة عالية لضمان جودة نقل الإشارة
نطاق ترددي واسع لدعم معايير اتصال متعددة
تصميم دائم للبيئات القاسية
4. واجهة وتوافق
واجهة ميكروستريب لنقل إشارة عالية التردد
متوافق مع مجموعة واسعة من أجهزة الترددات الراديوية وميكروويف
التطبيق:
معدات الاتصالات اللاسلكية
أنظمة الهوائي
معدات القياس والاختبار
معدات الأتمتة الصناعية
ملاحظة:
لدينا أكثر من 10000 نوع من منتجات الارتباطات (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), إذا لم يتم العثور على المرفق الذي تستخدمه،الرجاء الاتصال بنا بتفاصيلك.
