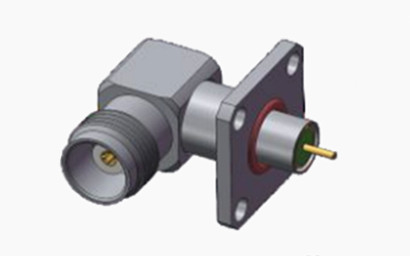

TNC الحجرية الإناثية الزاوية اليمنى رباعية الثقب فلانج رباط RF لتطبيقات الميكروستريب

صورة كبيرة : TNC الحجرية الإناثية الزاوية اليمنى رباعية الثقب فلانج رباط RF لتطبيقات الميكروستريب افضل سعر

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	ELT (Elite)
إصدار الشهادات:	ISO-9001-2015
رقم الموديل:	TNC (M) -KWFD13

شروط الدفع والشحن:

الحد الأدنى لكمية:	100PCS
الأسعار:	negotiable
تفاصيل التغليف:	علبة تصدير قياسية
وقت التسليم:	في غضون 5-7 أيام عمل (للأسهم)
شروط الدفع:	ويسترن يونيون، / تي تي، خطاب الاعتماد
القدرة على العرض:	1000000 جهاز كمبيوتر شخصى شهريا

مفصلة وصف المنتج

اسم المنتج:	TNC Conector	طلاء:	النيكل مطلي
عائق:	50Ω	المدى الطويل:	500 دورة
المواد:	النحاس	مواد الاتصال:	النحاس ، BeCu
معيار التصميم::	IEC 60169-17	النوع:	زاوية مستقيمة
إبراز:	رابط TNC الراديوي الهرماتي,4 ثقوب فلانج ربط RF,ميكروستريب تطبيقات ربط RF , 4-Hole Flange RF Connector , Microstrip Applications RF Connector

TNC الحجرية الإناثية الزاوية اليمنى رباعية الثقب فلانج رباط RF لتطبيقات الميكروستريب

منتج سلسلة TNC هو تكرار متداول من رابط BNC ، يتميز بخيوط المسمار الخاصة به للتزاوج الآمن. هذه المدمجة ،الوحدات المقاومة للماء تمتلك عائق ثابت 50 أوم وتعمل ضمن نطاق ترددات DC-11 GHzهناك نوعان من اتصالات TNC: القطبية القياسية والعكسية. على الرغم من أن هذه الاتصالات منخفضة التكلفة عادة ما يتم بناؤها من المكونات المصبوبة والصب.أداؤها لا تنافس أداء المنتجات الصناعية أو العسكريةومع ذلك ، فهي مناسبة للغاية لمختلف التطبيقات التجارية. تستخدم على نطاق واسع في اتصالات الهوائيات ، يجد مكونات TNC استخدامًا واسعًا في أجهزة الطيران والدفاع والاتصالات ،والأسواق الصناعية العامةتتوفر أيضًا إصدارات قطبية عكسية و 75 أوم من رابط TNC.

TNC الحجرية الإناثية الزاوية اليمنى رباعية الثقب فلانج رباط RF لتطبيقات الميكروستريب 0

المواصفات:
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.

الخصائص الكهربائية
عائق	50Ω
نطاق التردد	DC ~ 4GHz
الجهد القياسي	2500VRMS (حد أقصى لمستوى سطح البحر)
الكهرباء المقطوعة مقاومة الجهد	750VRMS (حد أقصى لمستوى سطح البحر)
مقاومة العزل	≥2000MΩ
مقاومة الاتصال	الموصل الخارجي	≤6mΩ
	موصل مركزي	≤1.5mΩ
VSMR	≤1.3

المواصفات الميكانيكية

معيار التصميم	IEC 60169-17
متوافقة مع RoHS	نعم..
إنهاء الاتصال بالمركز	إضرب
إنهاء الاتصال الخارجي	إضرب
دورات التزاوج	500 دورة
الاحتفاظ بالاتصال	10N دقيقة
احتواء الكابلات	100N دقيقة
قوة فك الارتباط	13.6N أقصى
قوة التزاوج	13.6N أقصى

مواصفات البيئة:

درجة حرارة العمل	-30 إلى +70 درجة مئوية
تصنيف الملكية الفكرية (متزاوج)	IP64

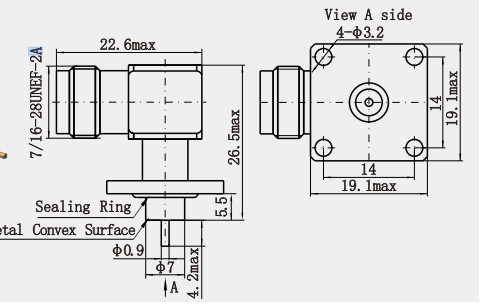

رسم المخطط:

TNC الحجرية الإناثية الزاوية اليمنى رباعية الثقب فلانج رباط RF لتطبيقات الميكروستريب 1
الخصائص:

1نوع المرفق:

رابط من نوع TNC لتطبيقات الترددات الراديوية (RF).
2نوع الواجهة:

إمرأة مغلقة، يوفر حماية جيدة.
3تصميم الزاوية:

تصميم الزاوية المستقيمة لسهولة التثبيت في المعدات حيث المساحة محدودة.
4أسلوب التثبيت:

4 ثقوب للتركيب الميكانيكي الصلب
5نوع خط النقل:

شريط صغير لنقل إشارات التردد العالي

التطبيق:
معدات الاتصالات اللاسلكية
أنظمة الرادار
معدات الميكروويف
معدات الاختبار والقياس
تطبيقات الطيران والفضاء

ملاحظة:
لدينا أكثر من 10000 نوع من منتجات الارتباطات (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), إذا لم يتم العثور على المرفق الذي تستخدمه،الرجاء الاتصال بنا بتفاصيلك.
