تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | موصل الترددات اللاسلكية TNC | طلاء: | النيكل مطلي |
|---|---|---|---|
| عائق: | 50Ω | معيار التصميم: | IEC 60169-17 |
| مواد الاتصال: | النحاس ، BeCu | المدى الطويل: | 500 دورة |
| النوع: | مستقيم | التطبيق: | الترددات اللاسلكية |
| الجنس: | أنثى |

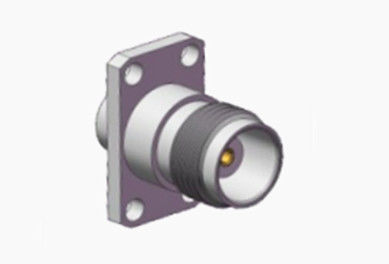

ربط محوري نسائي من الفولاذ المقاوم للصدأ TNC: حل قوي لدمج PCB
تتميز سلسلة TNC ، وهي تعديل متداخل لموصول BNC ، بآليتها ذات الخيوط المسمارية للتزاوج الآمن.الموصلات المقاومة للماء تحافظ على عائق ثابت 50 أوم عبر نطاق ترددي واسع من DC إلى 11GHzيتم تقديمها في نوعين القطبية القياسية والعكسية الموصولات TNC ذات الأسعار الاقتصادية ، وتستخدم مواد صب ومصنوعة.على الرغم من أن أدائهم قد لا يطابق أداء المنتجات الصناعية الممتازة، فهي تتفوق في تطبيقات تجارية متنوعة. وهي منتشرة بشكل خاص في اتصالات الهوائيات ، وتجد الشركات متعددة الجنسيات استخدامًا واسعًا في أجهزة الطيران والدفاع والاتصالات والقطاعات الصناعية العامة.بالإضافة إلى، والإصدارات مع القطبية العكسية والمعوقة 75 أوم متاحة أيضا.
المواصفات
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
الخصائص الكهربائية | ||||
عائق | 50Ω | |||
نطاق التردد | DC ~ 4GHz | |||
الجهد القياسي | 2500VRMS (حد أقصى لمستوى سطح البحر) | |||
الكهرباء المقطوعة مقاومة الجهد | 750VRMS (حد أقصى لمستوى سطح البحر) | |||
مقاومة العزل | ≥2000MΩ | |||
مقاومة الاتصال | الموصل الخارجي | ≤6mΩ | ||
موصل مركزي | ≤1.5mΩ | |||
VSMR | ≤1.3 | |||
المواصفات الميكانيكية
| معيار التصميم | IEC 60169-17 |
| متوافقة مع RoHS | نعم.. |
| إنهاء الاتصال بالمركز | إضرب |
| إنهاء الاتصال الخارجي | إضرب |
| دورات التزاوج | 500 دورة |
| الاحتفاظ بالاتصال | 10N دقيقة |
| احتواء الكابلات | 100N دقيقة |
| قوة التزاوج | 13.6N أقصى |
| قوة فك الارتباط | 13.6N أقصى |
رسم مفصلربط محوري نسائي من الفولاذ المقاوم للصدأ TNC: حل قوي لدمج PCB:
الوحدة: ((ملم)
الخصائص:
1الخصائص الميكانيكية
مقاومة الاهتزازات القوية: تتمتع موصلات TNC بأداء قوي لمكافحة الاهتزازات ، وهي مناسبة لمعدات الاتصالات المحمولة في ظروف الاهتزاز.
قوة ميكانيكية عالية: استخدام الفولاذ المقاوم للصدأ والاتصالات المتداخلة القوية ، مما يجعل رابط TNC لديه قوة ميكانيكية عالية ، يمكن أن يتحمل درجة معينة من السحب الخارجي ،الصدر، الخ، ليس من السهل أن تتلف.
2التكيف مع البيئة
أداء مقاوم للماء الجيد: يعد رابط TNC جزءًا من هيكل الختم ، وله أداء مقاوم للماء جيد ، وهو مناسب لبعض التطبيقات في البيئة الخارجية أو الرطبة.
مقاومة التآكل والمتانة: المواد الفولاذ المقاوم للصدأ نفسها لديها مقاومة جيدة للتآكل، بالإضافة إلى أن السطح قد يكون مطليًا بالنيكل،المصفوفة بالذهب وغيرها من المعالجات لزيادة تحسين مقاومة الارتداء والكشط للاتصالات، لتمديد عمر الخدمة.
التطبيق:
1مجال التواصل
محطة قاعدة لاسلكية:يستخدم لربط معدات المحطة الأساسية والهوائي لضمان نقل فعال للإشارات اللاسلكية 5G وغيرها من والعمل المستقر لشبكة الاتصالات.
الهاتف الخلوي: داخل الهاتف الخلوي ، يمكن استخدام رابط TNC لربط الهوائي بوحدة RF على اللوحة الأم لتحقيق وظيفة الاتصال اللاسلكي 2. الهاتف الخلوي.
حقل تحديد الموقع والمراقبة
هوائي قياس الملاحة الفضائية: في العديد من السيناريوهات في الهواء الطلق مثل رسم الخرائط الجيوديسية ، والقياس المحيطي ، والرصد الزلزالي ، ورصد تشوه الجسر ، إلخ.رابط TNC يربط هوائي قياس الملاحة الفضائية مع المعدات الخارجية، ينقل الإشارات اللاسلكية وتزويد الطاقة، ويمكن أن تدرك قياس الدقة على مستوى السنتيمتر وتحديد الموقع.
3مجال الطيران
نظام التحكم في الطيران: يستخدم لربط معدات الراديو ذات الصلة لضمان دقة وموثوقية الاتصالات الطيران.لضمان الطيران الآمن للطائرات والتحكم السلس في حركة الطيران.
ملاحظة:
لدينا أكثر من 10000 نوع منرابط TNC، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل..
