BMA إمرأة مستقيمة عالية الأداء ربط مكوكسي RF مع Microstrip

صورة كبيرة : BMA إمرأة مستقيمة عالية الأداء ربط مكوكسي RF مع Microstrip افضل سعر

تفاصيل المنتج:

Place of Origin:	China
اسم العلامة التجارية:	ELT (Elite)
إصدار الشهادات:	ISO-9001-2015
Model Number:	BMA-KFD21

شروط الدفع والشحن:

Minimum Order Quantity:	100
الأسعار:	negotiable
Packaging Details:	Standard Export Carton
Delivery Time:	Within 5-7 workdays(for stocks)

مفصلة وصف المنتج

Product name:	BMA RF Conector	Plating:	Nickel / Gold Plated
Durability:	500 Cycles	Contact material:	Brass, BeCu
Material:	Brass	Design Standard::	IEC 1169-33
Type:	Straight	Gender:	Female
إبراز:	رابط كوكسيال راديوي أسود مستقيم,جهاز ربط كوكسيال عالي الأداء,ميكروستريب RF Coaxial Connector , High Perfoemance RF Coaxial Connector , Microstrip RF Coaxial Connector

BMA إمرأة مستقيمة عالية الأداء ربط مكوكسي RF مع Microstrip

سلسلة BMA تشكل فئة من الاتصالات العمياء، تم تصميمها وتصنيعها بدقة وفقًا لمعايير IEC1169-33.هذه الاتصالات تضمن اتصال ثابت وتعرض خصائص كهربائية استثنائيةميزة ملحوظة تكمن في قدرتها على التطفو المحوري والشعاعي ، إلى جانب الحد الأدنى من مساحة التزاوج المطلوبة وتصميم خفيف الوزن ،مما يجعلها مثالية للتطبيق في التزاوج المكفوف لخزانات الهيكلتستخدم على نطاق واسع في اتصالات الوحدات داخل خزائن الهيكل ، توفر موصلات BMA قابلية التبادل مع نظرائها الدوليين من نفس النوع ،تسهيل الانخراط السريع والانفصالهم ماهرون في إنشاء اتصالات للكابلات المحاورية في معدات الراديو والأدوات.

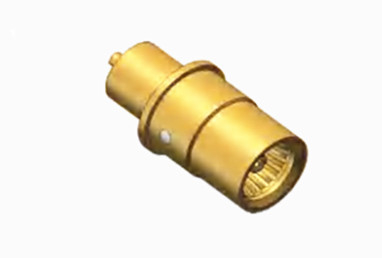

BMA إمرأة مستقيمة عالية الأداء ربط مكوكسي RF مع Microstrip 0

المواصفات
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.

الخصائص الكهربائية
عائق	50 أوم
نطاق التردد	DC ~ 18GHz
الجهد القياسي	250 VRMS (حد أقصى لمستوى سطح البحر)
الكهرباء المقطوعة مقاومة الجهد	1000 VRMS (أقصى مستوى سطح البحر)
مقاومة العزل	≥5000 MOhm
مقاومة الاتصال	الموصل الخارجي	≤2.0mOhm
	موصل مركزي	≤0.5mOhm
VSMR	≤1.3

تفاصيل المنتج

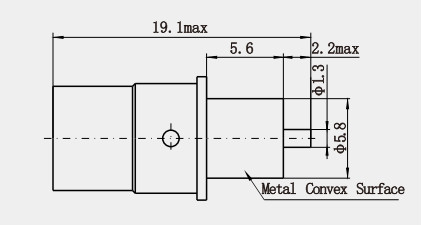

BMA إمرأة مستقيمة عالية الأداء ربط مكوكسي RF مع Microstrip 1

الخصائص المادية والميكانيكية
مدرب المركز	الذكر/المغلق	النحاس	مغلفة بالذهب
	الإناث/المقبس	النحاس Sn-P	مغلفة بالذهب
الاتصال بالمرونة	برونز البريليوم		ملفوفة بالنيكل
الغلاف / السكن	النحاس، الفولاذ المقاوم للصدأ		ملفوفة بالنيكل
عازلات	PTFE
حلقة الختم	مطاط السيليكون
المدى الطويل	500 دورة

متوافقة مع RoHS	نعم..
دورات التزاوج	500 دورة
الاحتفاظ بالاتصال	10N دقيقة
احتواء الكابلات	100N دقيقة
قوة التزاوج	0.6N أقصى
قوة فك الارتباط	0.6 N max

مواصفات البيئة:

درجة حرارة العمل	-55 إلى +155 درجة مئوية
تصنيف الملكية الفكرية (متزاوج)	IP64

الخصائص:

1سهلة الاتصال: تتبنى واجهة واجهة رابط BMA واجهة الهواء ، والتي يمكن توصيلها وفكها بسرعة دون استخدام أدوات ، مما يحسن من كفاءة العمل.

2مجموعة واسعة من التطبيقات: يتم استخدام موصلات BMA على نطاق واسع في العديد من الاتصالات المتبادلة في المنتجات الكاملة المنقسمة ، مثل ألواح عالية السرعة عالية الكثافة والطائرات الخلفية ،أنظمة الإشارة الرقمية عالية السرعة، أنظمة رادار المراحل المتعددة، المرافق الراديوية و مجموعات المرافق الخلفية، وهلم جرا.

3قابلية للتخصيص بشكل كبير: وفقًا لمتطلبات التطبيق المختلفة ، يمكن تخصيص موصلات BMA بأساليب تثبيت وطول كابلات مختلفة لتلبية متطلبات الاستخدام المحددة.

التطبيق:
1أجهزة التدابير المضادة الإلكترونية:
في النظام الإلكتروني للتدابير المضادة، يتم استخدامه لربط مختلف الاستكشاف،معدات التشويش ومكافحة التشويش لضمان قدرة النظام على العمل بشكل طبيعي في البيئة الكهرومغناطيسية المعقدة وتحسين تأثير وقدرة التدابير المضادة الإلكترونية.
2أدوات الاختبار والقياس:
في أدوات الاختبار الراديوية، يمكن استخدام موصلات BMA لربط المعدات تحت أدوات الاختبار والاختبار، مثل محلل الشبكات المتجهة، محلل الطيف، الخ.لضمان إرسال إشارات الاختبار بدقة ودقة نتائج القياسخصائصها الكهربائية والميكانيكية الممتازة يمكن أن تلبي احتياجات الاختبار عالية الدقة.

ملاحظة:
لدينا أكثر من 10000 نوع من منتجات الارتباطات (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), إذا لم يتم العثور على المرفق الذي تستخدمه،الرجاء الاتصال بنا بتفاصيلك.
