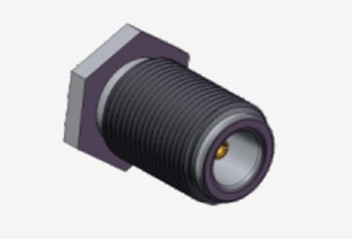

N عبارة عن جهاز اتصال مكافئ RF ذو شرائط صغيرة مزودة بالنيكل
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | N نوع المخروط المحوري RF | طلاء: | النيكل مطلي |
|---|---|---|---|
| الجنس: | أنثى | نطاق التردد: | DC ~ 11 جيجا هرتز |
| النموذج: | n-kyd17 | عائق: | 50Ω |
N عبارة عن جهاز اتصال مكافئ RF ذو شرائط صغيرة مزودة بالنيكل
يحتوي الاتصالات من النوع N على واجهات متداخلة تضمن الارتباط الآمن ، جنبا إلى جنب مع مقاومة الاهتزاز الاستثنائية والأداء الكهربائي المحسّن.في حين أن نطاق ترددها النموذجي يمتد إلى 11 غيغاهرتز، نماذجنا المتقدمة تدعم العمليات حتى 18 غيغاهرتز.تظهر هذه الموصلات توافقًا واسعًا مع أنواع مختلفة من كابلات RF وتستخدم على نطاق واسع في جميع الصناعات بما في ذلك هندسة الطيران والفضاء، أنظمة الرادار، تكنولوجيا الميكروويف، الاتصالات الرقمية، ومعدات الاختبار عالية التردد.
نحن نقدم إصلاحات متكاملة للاتصالات والمتكيفات من النوع "ن" تتناسب مع مواصفات مختلفة سواء كنت بحاجة إلى تكوينات مستقيمة أو زاوية مستقيمةيمكن تصميم حلولنا بدقة لتلبية احتياجات التطبيق الفريدة الخاصة بك.
المواصفات
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| الخصائص الكهربائية | ||
| عائق | 50Ω | |
| نطاق التردد | DC ~ 11GHz ((ماكس.18GHz) | |
| الجهد القياسي | 1000VRMS* ((Max.Sea Level) | |
| الكهرباء المقطوعة مقاومة الجهد | 1500VRMS* ((max.Sea Level) | |
| مقاومة العزل | ≥5000MΩ | |
| المقاومة المركزية | الموصل الخارجي | ≤0.5mΩ |
| موصل مركزي | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| الخصائص المادية والميكانيكية | ||
| مدرب المركز | ذكر | النحاس،
ملفوفة بالنيكل |
| الإناث | الفوسفور البرونز
ملفوفة بالنيكل |
|
| اتصال مرن | الفوسفور البرونز | ملفوفة بالنيكل |
| الغلاف / السكن | النحاس، الفولاذ المقاوم للصدأ |
ملفوفة بالنيكل |
| مشبك الكابلات | النحاس | ملفوفة بالنيكل |
| عازل | PTFE | |
| غسيل | مطاط السيليكون | |
| المدى الطويل | 500 دورة | |

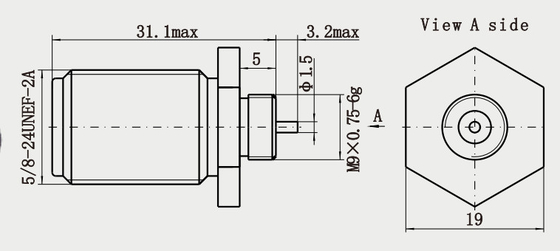

رسم مفصل
الخصائص:
1التوافق والمرونة
مناسبة لمجموعة متنوعة من الكابلات: يمكن أن تتطابق مع الكابلات شبه المرنة ، الكابلات شبه الصلبة ، الكابلات المرنة ، الخ ، تغطي سيناريوهات تطبيق مختلفة (على سبيل المثال أجهزة الاختبار ، المحطات الأساسية ،أنظمة الرادار).
التخصيص: يمكن تخصيص نوع الواجهة ، ومجموعة الترددات ، والمواد (مثل الفولاذ المقاوم للتآكل) ، ومعالجة السطح (مثل المطلي بالذهب ، المطلي بالروديوم) وفقًا لمتطلبات.
2سيناريوهات تطبيق نموذجية
مجال الاتصال: الاتصال بالميكروويف، الاتصال بالأقمار الصناعية، محطة قاعدة 5G/6G، رابط الألياف إلى الهوائي.
الاختبار والقياس: واجهة الراديو الراديوي لمحلل الشبكة المتجهة ومحلل الطيف ومولد الإشارة والمعدات الأخرى.
الدفاع والفضاء: أنظمة الرادار، معدات الحرب الإلكترونية، الاتصالات الجوية، أنظمة توجيه الصواريخ.
البحوث الصناعية والعلمية: تجارب RF، اختبار أجهزة الميكروويف، الإرسال عالي السرعة في مراكز البيانات عالية الأداء.
التطبيقات:
1الدفاع والفضاء
أنظمة الرادار: تستخدم لربط وحدات أجهزة الاستقبال الراداري والهوائيات، وتتكيف مع احتياجات نقل إشارات عالية الطاقة عالية التردد14.
معدات الحرب الإلكترونية: في أنظمة الاتصالات العسكرية والتشويش، توفر موصلات N اتصالات موثوقة مقاومة للهزات والماء والغبار14.
معدات الطيران: تستخدم في أنظمة الاتصالات والملاحة في الجو، وتتكيف مع درجات الحرارة القصوى وبيئات الصدمات الميكانيكية14.
2الصناعة والبحوث
تجارب الميكروويف و أبحاث وتطوير الراديو الراديوي: دعم اختبار إشارات الترددات العالية وتكامل المعدات في بيئات المختبر، مثل تصميم الهوائيات وتحليل المواد14.
مراكز البيانات عالية الأداء: للاتصالات الراديوية عالية السرعة بين الخوادم وأجهزة الاتصال لضمان سلامة الإشارة4.
كتالوج المنتج:
| محول الراديو الراديو |
| مجموعات كابلات RF |
| الأختام الحجرية من الزجاج إلى المعدن |
| رابط سلسلة J30J |
| المفاصل الدوارة الميكروويفية |
| توجيه الموجات إلى محول مكافئ |
| وصلة SMA/SSMA RF |
| وصلة SMP/SSMP RF |
| رابط RF MCX/MMCX |
| رابط TNC RF |
| رابط RF من النوع N |
| وصلة BNC RF وصلات الموجة المليمترية ((2.4mm، 2.92mm) |
التعبئة والتسليم:
* علبة الصادرات القياسية
* وفقا لمتطلبات العملاء
ملاحظة:
لدينا أكثر من 10000 نوع مننوع N المرفق، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل..
