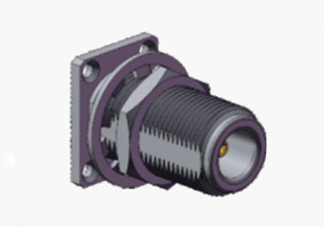

N 4 ثقوب فلانج الحائط المصفوفة بالنيكل RF مكوكسيال الاتصال مع Microstrip
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | N نوع المخروط المحوري RF | طلاء: | النيكل مطلي |
|---|---|---|---|
| عائق: | 50Ω | نطاق التردد: | DC ~ 11 جيجا هرتز |
| النموذج: | n-kyb2 | الجنس: | أنثى |
| المواد: | النحاس | عازل: | PTFE |
| المدى الطويل: | 500 دورة |
N 4 ثقوب فلانج الحائط المصفوفة بالنيكل RF مكوكسيال الاتصال مع Microstrip
يحتوي الاتصالات من النوع N على آليات إشراك الخيوط المسمارية ، مما يوفر مقاومة هزات قوية وأداء كهربائي متفوق. مع نطاق تردد يصل إلى 18 غيغاهرتز ،نماذجنا تتجاوز القياسية 11 جيغه هيرتز التصنيف النموذجيتظهر هذه الموصلات توافقًا واسعًا مع أنواع مختلفة من كابلات RF وتستخدم على نطاق واسع في الصناعات مثل الأفيونيكس وهندسة الطيران والفضاء وأنظمة الرادار وتكنولوجيا الميكروويفالاتصالات الرقمية، ومعدات اختبار عالية التردد.
نحن متخصصون في تصنيع الحلول المخصصة من النوع N، وتكييفها مع احتياجات العملاء المحددة سواء كانت تتطلب تكوينات مستقيمة أو زاوية مستقيمة،أو تصاميم التثبيت على الجهاز.
المواصفات
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| الخصائص الكهربائية | ||
| عائق | 50Ω | |
| نطاق التردد | DC ~ 11GHz ((ماكس.18GHz) | |
| الجهد القياسي | 1000VRMS* ((Max.Sea Level) | |
| الكهرباء المقطوعة مقاومة الجهد | 1500VRMS* ((max.Sea Level) | |
| مقاومة العزل | ≥5000MΩ | |
| المقاومة المركزية | الموصل الخارجي | ≤0.5mΩ |
| موصل مركزي | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| الخصائص المادية والميكانيكية | ||
| مدرب المركز | ذكر | النحاس المصفوف بالذهب |
| الإناث | الفوسفور البرونزية، مطلية بالذهب | |
| اتصال مرن | الفوسفور البرونز | المصفوفة بالنيكل |
| الغلاف / السكن | النحاس الفولاذ المقاوم للصدأ | المصفوفة بالذهب |
| مشبك الكابلات | النحاس | ملفوفة بالنيكل |
| عازل | PTFE | |
| غسيل | مطاط السيليكون | |
| المدى الطويل | 500 دورة | |

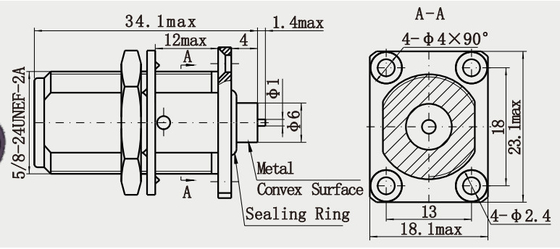

رسم مفصل
رسم المخطط:
الخصائص:
1التكيف مع البيئة
مقاومة الاهتزازات والصدمات: الهيكل الوقائي الملفوف يقاوم بشكل فعال الاهتزازات الميكانيكية والصدمات ، وهو مناسب للبيئات القاسية (على سبيل المثال المعدات الجوية والعسكرية).
نطاق درجة الحرارة: مستقر عادةً في نطاق -55 درجة مئوية إلى + 125 درجة مئوية ، بعض المنتجات العسكرية مقاومة لدرجات الحرارة القصوى.
مستوى الحماية: التصميم الاختياري ضد الماء والغبار (على سبيل المثال IP67 / IP68) ، مناسب للبيئات الخارجية أو الرطبة.
2التوافق والمرونة
قابلة للتكيف مع مجموعة متنوعة من الكابلات: يمكن أن تتناسب مع الكابلات شبه المرنة ، الكابلات شبه الصلبة ، الكابلات المرنة ، الخ ، تغطي سيناريوهات تطبيق مختلفة (على سبيل المثال ، أدوات الاختبار ، المحطات الأساسية ،أنظمة الرادار).
التخصيص: نوع الواجهة ، نطاق التردد ، المواد (مثل الفولاذ المقاوم للتآكل) ، معالجة السطح (مثل المصفوفة بالذهب ، المصفوفة بالروديوم) ، الخ.يمكن تخصيصها وفقا لمتطلبات.
التطبيقات:
1الصناعة والبحوث
تجارب الميكروويف و أبحاث وتطوير الراديو الراديوي: يدعم اختبار إشارات الترددات العالية وتكامل المعدات في بيئات المختبر، مثل تصميم الهوائيات وتحليل المواد14.
مركز البيانات عالي الأداء: للاتصالات الراديوية عالية السرعة بين الخوادم وأجهزة الاتصال لضمان سلامة الإشارة4.
2سيناريوهات خاصة أخرى
المراقبة اللاسلكية الخارجية: في أنظمة الأمن، يتم تكييف موصلات النوع N مع المطر والثلوج من خلال تصميم مقاوم للماء (على سبيل المثال، إصلاح الفلينج) 14.
تطبيقات الطاقة العالية: مثل أفران الميكروويف، ومعدات التدفئة بالاتصالات الراديوية، ويمكن أن تتحمل موصلات N نقل الطاقة العالية14
كتالوج المنتج:
| محول الراديو الراديو |
| مجموعات كابلات RF |
| الأختام الحجرية من الزجاج إلى المعدن |
| رابط سلسلة J30J |
| المفاصل الدوارة الميكروويفية |
| توجيه الموجات إلى محول مكافئ |
| وصلة SMA/SSMA RF |
| وصلة SMP/SSMP RF |
| رابط RF MCX/MMCX |
| رابط TNC RF |
| رابط RF من النوع N |
|
أجهزة توصيل الموجات المليمترية ((2.4mm، 2.92mm)
|
التعبئة والتسليم:
* علبة الصادرات القياسية
* وفقا لمتطلبات العملاء
ملاحظة:
لدينا أكثر من 10000 نوع مننوع N المرفق، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل..
