تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | N نوع المخروط المحوري RF | طلاء: | مطلي بالذهب / مطلي بالنيكل |
|---|---|---|---|
| عائق: | 50Ω | نطاق التردد: | DC ~ 11 جيجا هرتز |
| النموذج: | N-KFD507 | الجنس: | أنثى |

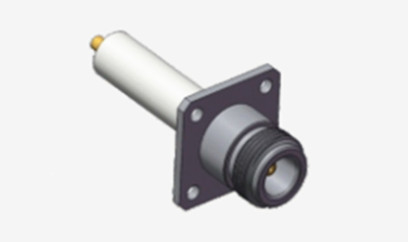

N ربط إلكتروني إلكتروني إلكتروني إلكتروني إلكتروني
الاتصالات من النوع N هي اتصالات محاورية متداخلة تشهد مقاومة استثنائية لاهتزازاتها وخصائصها الكهربائية المتميزة ، والتي تدعم عادة ترددات تصل إلى 11 جيجا هرتز.مكوناتنا المتطورة من النوع N توسع هذه القدرة إلى 18 غيغاهرتزهذه الاتصالات قابلة للتكيف بشكل كبير ومتوافقة مع مجموعة واسعة من أنواع كابلات RF ، مما يجعلها لا غنى عنها في الصناعات مثل الطيران ، الفضاء الجوي ، أنظمة الرادار ،اتصالات الميكروويف، الاتصالات الرقمية، ومعدات الاختبار والقياس. نحن نقدم خدمات تخصيص لمجموعة متنوعة من موصلات ومتكيفات النوع N لتلبية احتياجات العملاء المحددة،تقدم كل من التكوينات المستقيمة والزاوية المستقيمة، فضلا عن خيارات تركيب الفلنج والحاجز.
المواصفات
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| الخصائص الكهربائية | ||
| عائق | 50Ω | |
| نطاق التردد | DC ~ 11GHz ((ماكس.18GHz) | |
| الجهد القياسي | 1000VRMS* ((Max.Sea Level) | |
| الكهرباء المقطوعة مقاومة الجهد | 1500VRMS* ((max.Sea Level) | |
| مقاومة العزل | ≥5000MΩ | |
| المقاومة المركزية | الموصل الخارجي | ≤0.5mΩ |
| موصل مركزي | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| الخصائص المادية والميكانيكية | ||
| مدرب المركز | ذكر | النحاس المصفوف بالذهب |
| الإناث | الفوسفور البرونزية، مطلية بالذهب | |
| اتصال مرن | الفوسفور البرونز | المصفوفة بالنيكل |
| الغلاف / السكن | النحاس الفولاذ المقاوم للصدأ | المصفوفة بالذهب |
| مشبك الكابلات | النحاس | ملفوفة بالنيكل |
| غسيل | مطاط السيليكون | |
| عازل | PTFE | |
| المدى الطويل | 500 دورة | |

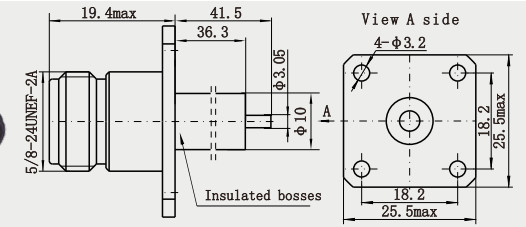

رسم مفصل
الخصائص:
1. الحماية العالية: عادة ما تكون الغلاف مصنوعة من مادة معدنية ذات أداء محمي كهرومغناطيسي جيد ،والتي يمكن أن تمنع بشكل فعال تأثير التداخل الكهرومغناطيسي الخارجي على نقل الإشارة.
2- متانة قوية: بعد المعالجة الخاصة والاختبار، فإنه يمكن أن تعمل بشكل مستقر في ظل ظروف بيئية قاسية (مثل درجة حرارة عالية، درجة حرارة منخفضة، الرطوبة، الخ.) ولها عمر خدمة طويل.
التطبيقات:
1خسارة منخفضة: استخدام المواد عالية الجودة وعملية التصنيع الدقيقة، والخسارة الناتجة في عملية نقل الإشارة منخفضة للغاية،مما يساعد على تحسين كفاءة وجودة نقل الإشارة.
2. الحماية العالية: عادة ما تكون الغلاف مصنوعة من مادة معدنية ذات أداء محمي كهرومغناطيسي جيد ،والتي يمكن أن تمنع بشكل فعال تأثير التداخل الكهرومغناطيسي الخارجي على نقل الإشارة.
3• متانة قوية: بعد المعالجة الخاصة والاختبار ، يمكن أن تعمل بشكل مستقر في ظل ظروف بيئية قاسية (مثل درجة حرارة عالية ودرجة حرارة منخفضة ورطوبة ، إلخ).) ولها عمر خدمة طويل.
كتالوج المنتج:
| محول الراديو الراديو |
| مجموعات كابلات RF |
| وصلة SMA/SSMA RF |
| رابط سلسلة J30J |
| المفاصل الدوارة الميكروويفية |
| توجيه الموجات إلى محول مكافئ |
| رابط RF MCX/MMCX |
| وصلة SMP/SSMP RF |
| الأختام الحجرية من الزجاج إلى المعدن |
| رابط TNC RF |
| رابط RF من النوع N |
| أجهزة توصيل الموجات المليمترية ((2.4mm، 2.92mm) |
التعبئة والتسليم:
* علبة الصادرات القياسية
* وفقا لمتطلبات العملاء
ملاحظة:
لدينا أكثر من 10000 نوع مننوع N المرفق، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل..
