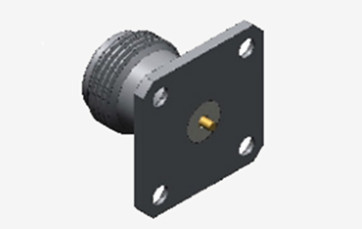

جهاز اتصال مكوكي إلكتروني من النوع N ذو أداء عالي مع شريط صغير
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | N نوع المخروط المحوري RF | طلاء: | مطلي بالذهب / مطلي بالنيكل |
|---|---|---|---|
| VSWR: | ≤1.3 | نطاق التردد: | DC ~ 11 جيجا هرتز |
| النموذج: | N-KFD506 | عائق: | 50Ω |
جهاز اتصال مكوكي إلكتروني من النوع N ذو أداء عالي مع شريط صغير
تم تصميم وتصنيع موصلات السلسلة N وفقًا لمعايير MIL-C-39012 ، وتتميز بالاتصالات المتداخلة التي تستخدم الهواء كوسيط كهربائي.أنها توفر أداء كهربائي استثنائي مع قدرات تردد تصل إلى 11 غيغاهرتزيمكن لموصلات شركتنا الدقة الوصول إلى ترددات تصل إلى 18 جيجا هرتز ومتوافقة مع أنواع مختلفة من كابلات ترددات الراديو.موثوقية عالية، ومدى الترددات الواسع، وغيرها من المزايا، يتم استخدامها على نطاق واسع في قطاعات مثل الطيران، والفضاء، وأنظمة الرادار، والاتصالات بالموجات الدقيقة، والاتصالات الرقمية،وقياسات الميكروويفعلاوة على ذلك ، تعمل موصلات النوع N كموصلات واجهة اختبار تستخدم على نطاق واسع في أدوات الاختبار.
المواصفات
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| الخصائص الكهربائية | ||
| عائق | 50Ω | |
| نطاق التردد | DC ~ 11GHz ((ماكس.18GHz) | |
| الجهد القياسي | 1000VRMS* ((Max.Sea Level) | |
| الكهرباء المقطوعة مقاومة الجهد | 1500VRMS* ((max.Sea Level) | |
| مقاومة العزل | ≥5000MΩ | |
| المقاومة المركزية | الموصل الخارجي | ≤0.5mΩ |
| موصل مركزي | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| الخصائص المادية والميكانيكية | ||
| مدرب المركز | ذكر | النحاس المصفوف بالذهب |
| الإناث | الفوسفور البرونزية، مطلية بالذهب | |
| اتصال مرن | الفوسفور البرونز | المصفوفة بالنيكل |
| الغلاف / السكن | النحاس الفولاذ المقاوم للصدأ | المصفوفة بالذهب |
| مشبك الكابلات | النحاس | ملفوفة بالنيكل |
| عازل | PTFE | |
| غسيل | مطاط السيليكون | |
| المدى الطويل | 500 دورة | |
الخصائص
| مغلفة بالذهب |
| الصورة المصغرة |
| المتردد إلى 40 غيغاهرتز |
| حجم صغير |
| ربط الضغط أو المقطعة |
| إطلاق كامل، إطلاق محدود و إطلاق سلس |
| ربط PCB وربط الكابلات |
| خيار الذكور والإناث ، الزاوية المستقيمة واليمينية |
| إصدارات تركيب الكابلات لكل من الكابلات المرنة وشبه الصلبة المواد |
| النوع العادي والسقف المفتوح ، إصلاح اللحاء والخيط في اختيار |

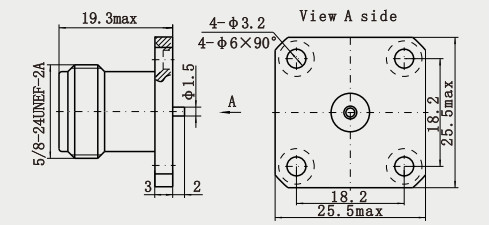

رسم مفصل
الخصائص:
1. الحماية العالية: عادة ما تكون الغلاف مصنوعة من مادة معدنية ذات أداء محمي كهرومغناطيسي جيد ،والتي يمكن أن تمنع بشكل فعال تأثير التداخل الكهرومغناطيسي الخارجي على نقل الإشارة.
2• متانة قوية: بعد المعالجة الخاصة والاختبار ، يمكن أن تعمل بشكل مستقر في ظل ظروف بيئية قاسية (مثل درجة حرارة عالية ودرجة حرارة منخفضة ورطوبة ، إلخ).) ولها عمر خدمة طويل.
3التوافق الجيد: متوافق مع العديد من أنواع الكابلات ، بما في ذلك الكابلات شبه الصلبة والكابلات المرنة ، وما إلى ذلك ، مما يجعلها أكثر استخدامًا في التطبيقات العملية.
التطبيقات:
1التوافق: متوافق مع العديد من أنواع الكابلات ، بما في ذلك الكابلات شبه الصلبة والكابلات المرنة ، وما إلى ذلك ، مما يجعلها أكثر قابلية للتطبيق في التطبيقات العملية.
2التنوع في المظهر: يتم تقسيم الشكل إلى نوع الزاوية المستقيمة أو المستقيمة ونوع اللحاء ذو 4 ثقوب ، ونوع الضغط ، ونوع المسافة ، ونوع اللوحة ذو الثقبين ،نوع لوحة ذات أربع ثقوب أو نوع بدون تحميل وأنماط أخرى، والتي يمكن أن تلبي احتياجات التثبيت من مختلف سيناريوهات التطبيق.
3. الحماية العالية: عادة ما تكون الغلاف مصنوعة من مادة معدنية ذات أداء محمي كهرومغناطيسي جيد ،والتي يمكن أن تمنع بشكل فعال تأثير التداخل الكهرومغناطيسي الخارجي على نقل الإشارة.
كتالوج المنتج
| محول الراديو الراديو |
| مجموعات كابلات RF |
| الأختام الحجرية من الزجاج إلى المعدن |
| رابط سلسلة J30J |
| المفاصل الدوارة الميكروويفية |
| توجيه الموجات إلى محول مكافئ |
| وصلة SMA/SSMA RF |
| وصلة SMP/SSMP RF |
| رابط RF MCX/MMCX |
| رابط TNC RF |
| رابط RF من النوع N |
| رابط BNC RF وصلات الموجة المليمترية ((2.4mm، 2.92mm) |
التعبئة والتسليم
* علبة الصادرات القياسية
* وفقا لمتطلبات العملاء
ملاحظة:
لدينا أكثر من 10000 نوع مننوع N المرفق، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل..
