N الحاجز الإناث RF الموصول الكوكسي عالية الأداء للاتصال
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | N نوع المخروط المحوري RF | طلاء: | مطلي بالذهب / مطلي بالنيكل |
|---|---|---|---|
| عائق: | 50Ω | نطاق التردد: | DC ~ 11 جيجا هرتز |
| الجنس: | أنثى | الغسيل: | مطاط سيليكون |
| المدى الطويل: | 500 دورة | نمط الجسم: | مستقيم |

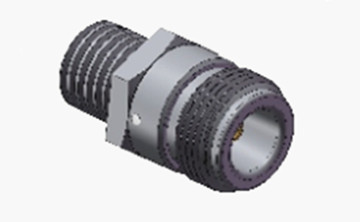

N الحاجز الإناث RF الموصول الكوكسي عالية الأداء للاتصال
الاتصالات من النوع N هي الاتصالات المتجانسة مع الارتباط المتداخل ، والمعروفة بقدراتها الممتازة لمكافحة الاهتزاز والخصائص الكهربائية ، والتي تدعم عادة نطاق التردد يصل إلى 11 غيغاهرتز.وصلاتنا المتقدمة تمدد هذا النطاق إلى 18 غيغاهرتزوهي مناسبة لأنواع مختلفة من كابلات RF وتستخدم عادة في مجالات مثل الطيران والفضاء الجوي والرادار وميكروويف والاتصالات الرقمية وأدوات الاختبار والقياسمن بين أمور أخرىنحن نقدم خدمات تخصيص لمجموعات مختلفة من الاتصالات والمتحولات من النوع N لتلبية متطلبات العملاء المحددة، بما في ذلك التكوينات المستقيمة أو الزاوية المستقيمة،خيارات تثبيت الحاجز أو تثبيت الجدار.
المواصفات
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| الخصائص الكهربائية | ||
| عائق | 50Ω | |
| نطاق التردد | DC ~ 11GHz ((ماكس.18GHz) | |
| الجهد القياسي | 1000VRMS* ((Max.Sea Level) | |
| الكهرباء المقطوعة مقاومة الجهد | 1500VRMS* ((max.Sea Level) | |
| مقاومة العزل | ≥5000MΩ | |
| المقاومة المركزية | الموصل الخارجي | ≤0.5mΩ |
| موصل مركزي | ≤1.5mΩ | |
| VSWR | ≤1.3 | |

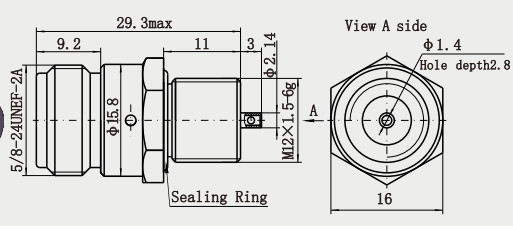

رسم مفصل
| الخصائص المادية والميكانيكية | ||
| مدرب المركز | ذكر | النحاس المصفوف بالذهب |
| الإناث | الفوسفور البرونزية، مطلية بالذهب | |
| اتصال مرن | الفوسفور البرونز | المصفوفة بالنيكل |
| الغلاف / السكن | النحاس الفولاذ المقاوم للصدأ | المصفوفة بالذهب |
| مشبك الكابلات | النحاس | ملفوفة بالنيكل |
| عازل | PTFE | |
| غسيل | مطاط السيليكون | |
| المدى الطويل | 500 دورة | |
الخصائص:
1خسارة منخفضة: استخدام المواد عالية الجودة وعملية التصنيع الدقيقة، والخسارة الناتجة في عملية نقل الإشارة منخفضة للغاية،مما يساعد على تحسين كفاءة وجودة نقل الإشارة.
2. الحماية العالية: عادة ما تكون الغلاف مصنوعة من مادة معدنية ذات أداء محمي كهرومغناطيسي جيد ،والتي يمكن أن تمنع بشكل فعال تأثير التداخل الكهرومغناطيسي الخارجي على نقل الإشارة.
3• متانة قوية: بعد المعالجة الخاصة والاختبار ، يمكن أن تعمل بشكل مستقر في ظل ظروف بيئية قاسية (مثل درجة حرارة عالية ودرجة حرارة منخفضة ورطوبة ، إلخ).) ولها عمر خدمة طويل.
4التوافق الجيد: متوافق مع العديد من أنواع الكابلات ، بما في ذلك الكابلات شبه الصلبة والكابلات المرنة ، وما إلى ذلك ، مما يجعلها أكثر استخدامًا في التطبيقات العملية.
التطبيقات:
1خسارة منخفضة: استخدام المواد عالية الجودة وعملية التصنيع الدقيقة، والخسارة الناتجة في عملية نقل الإشارة منخفضة للغاية،مما يساعد على تحسين كفاءة وجودة نقل الإشارة.
2. الحماية العالية: عادة ما تكون الغلاف مصنوعة من مادة معدنية ذات أداء محمي كهرومغناطيسي جيد ،والتي يمكن أن تمنع بشكل فعال تأثير التداخل الكهرومغناطيسي الخارجي على نقل الإشارة.
3- متانة عالية: بعد المعالجة الخاصة والاختبار، فإنه يمكن أن تعمل بشكل مستقر في ظل ظروف بيئية قاسية (مثل درجة حرارة عالية، درجة حرارة منخفضة، الرطوبة، وما إلى ذلك) ولها عمر خدمة طويل.
4التوافق: متوافق مع العديد من أنواع الكابلات ، بما في ذلك الكابلات شبه الصلبة والكابلات المرنة ، وما إلى ذلك ، مما يجعلها أكثر قابلية للتطبيق في التطبيقات العملية.
كتالوج المنتج:
| محول الراديو الراديو |
| مجموعات كابلات RF |
| الأختام الحجرية من الزجاج إلى المعدن |
| رابط سلسلة J30J |
| رابط RF MCX/MMCX |
| توجيه الموجات إلى محول مكافئ |
| رابط TNC RF |
| وصلة SMP/SSMP RF |
| وصلة SMA/SSMA RF |
| المفاصل الدوارة الميكروويفية |
| رابط RF من النوع N |
| رابط BNC RF |
التعبئة والتسليم:
* علبة الصادرات القياسية
* وفقا لمتطلبات العملاء
ملاحظة:
لدينا أكثر من 10000 نوع مننوع N المرفق، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل-أجل.
