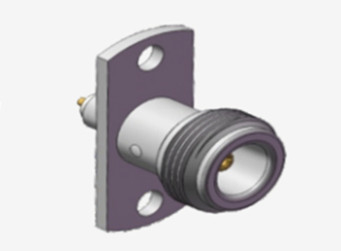

N نوع إمرأة 2 حفرة فلانج RF رابط كوكسي مع ميكروستريب

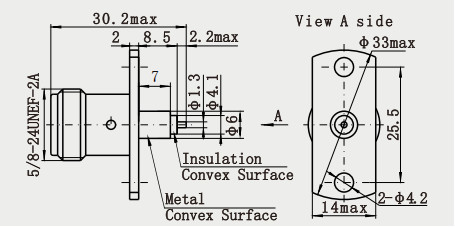

رسم مفصل

الخصائص

المكونات: يتكون بشكل رئيسي من الموصل الخارجي ، الموصل الداخلي ، العازل وآلية القفل. عادة ما يكون الموصل الخارجي مصنوعًا من مواد معدنيةمع موصلة كهربائية جيدة وقوة ميكانيكية، كحلقة نقل إشارة، في حين يلعب دورا في تثبيت وحماية

الفنون؛ الموصل الداخلي هو أيضا مادة معدنية، والموصول الخارجي معا تشكل قناة نقل الإشارة،يجب أن يضمن التصميم أن نقل الإشارة منخفض الخسارة وذو كفاءة عاليةعازل يقع في الموصل الداخلي والخارجية بين، تستخدم لعزل اثنين، لمنع إشارات الدائرة القصيرة،المادة عادة العازل يقع بين الموصلات الداخلية والخارجية، تستخدم لعزل اثنين ومنع إشارة الدائرة القصيرة، وعادة ما يتم اختيار المواد الاستقرار الكهربائي الثابتة، مقاومة درجة حرارة جيدة؛ آلية القفل وهذا هو،الهيكل المتداخل، يمكن أن يضمن أن المرفق في الاهتزاز أو الصدمة البيئة للحفاظ على اتصال مستقر.

التطبيقات

نظام الاتصالات اللاسلكية: في محطات الاتصالات المتنقلة القاعدة، أبراج البث اللاسلكي وغيرها من المعدات،يستخدم لربط أجهزة الإرسال والمستقبلات مع الهوائيات لنقل إشارات RFيمكن أن تغطي خصائص عرض النطاق الترددي الواسع نطاق الإشارة من DC إلى 11GHz أو حتى ترددات أعلىالذي يلبي طلب الاتصالات اللاسلكية الحديثة لمجموعة الترددات العالية وعرض النطاق الترددي الكبيرعلى سبيل المثال، نقل إشارة الراديو اللاسلكي في محطات قاعدة 4G / 5G يتطلب موصلات من النوع N لضمان نقل إشارة مستقر.
الاتصالات بالموجات الدقيقة: في أنظمة نقل الموجات الدقيقة، مثل محطات الاتصالات بالأقمار الصناعية الأرضية، محطات التناقل بالموجات الدقيقة، الخ.يتم استخدام N الموصلات لربط مختلف أجهزة الميكروويف، بما في ذلك الخلاطات، ومضخات الطاقة، والمرشحات، الخ لتحقيق نقل فعال من إشارات الميكروويف.يمكن أن يقلل بشكل فعال من انخفاض وتداخل الإشارة في عملية الإرسال ويحسن جودة الاتصال.

كتالوج المنتج

ملاحظة:
لدينا أكثر من 10000 نوع مننوع N المرفق، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل..
