N ربط مكوكي RF مزود بالشريط الأنثوي مع الشريط المجهري
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | موصل محوري من النوع N | طلاء: | مطلي بالذهب / مطلي بالنيكل |
|---|---|---|---|
| عائق: | 50Ω | نطاق التردد: | DC ~ 11 جيجا هرتز |
| النموذج: | N-KFD496 | الجنس: | أنثى |

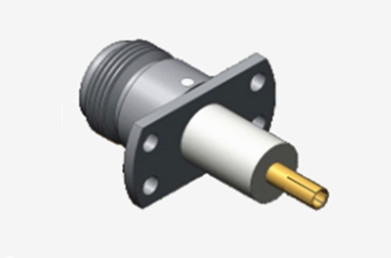

N ربط مكوكي RF مزود بالشريط الأنثوي مع الشريط المجهري
الاتصالات من النوع N هي واجهات محورية ذات خيوط مصممة بدقة معروفة بمقاومتها القوية للهزات والأداء الكهربائي المتفوق وقدرات التردد الممتدة.في حين أن النماذج القياسية عادة ما تدعم ما يصل إلى 11GHz، تكويناتنا المتقدمة تصل إلى عرض النطاق التشغيلي يصل إلى 18 غيغاهرتز.هذه الموصلات متعددة الاستخدامات تستوعب أنواع متعددة من كابلات RF وهي مكونات لا تتجزأ في أنظمة عالية الموثوقية في هندسة الطيران، شبكات الرادار، اتصالات الميكروويف، نقل البيانات الرقمية، ومنصات أجهزة RF.نحن متخصصون في تصميم الحلول المخصصة من النوع N لتلبية متطلبات التطبيقات الخاصة والتحديات البيئية.
المواصفات
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| الخصائص الكهربائية | ||
| عائق | 50Ω | |
| نطاق التردد | DC ~ 11GHz ((ماكس.18GHz) | |
| الجهد القياسي | 1000VRMS* ((Max.Sea Level) | |
| الكهرباء المقطوعة مقاومة الجهد | 1500VRMS* ((max.Sea Level) | |
| مقاومة العزل | ≥5000MΩ | |
| المقاومة المركزية | الموصل الخارجي | ≤0.5mΩ |
| موصل مركزي | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| الخصائص المادية والميكانيكية | ||
| مدرب المركز | ذكر | النحاس المصفوف بالذهب |
| الإناث | الفوسفور البرونزية، مطلية بالذهب | |
| اتصال مرن | الفوسفور البرونز | المصفوفة بالنيكل |
| الغلاف / السكن | النحاس الفولاذ المقاوم للصدأ | المصفوفة بالذهب |
| مشبك الكابلات | النحاس | ملفوفة بالنيكل |
| عازل | PTFE | |
| غسيل | مطاط السيليكون | |
| المدى الطويل | 500 دورة | |

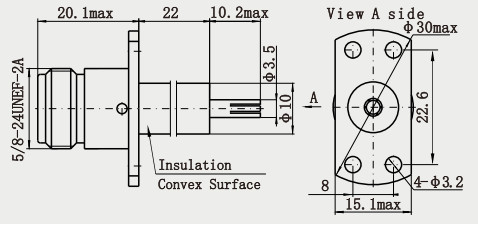

رسم مفصل
الخصائص:
1آلية القفل بالخيوط: تصميم اتصال متوسطة الحجم بالخيوط ، اتصال صلب من خلال القفل الدواري ، مقاومة قوية للهزات والصدمات ، مناسبة للبيئات القاسية124.
2المواد والمتانة: مادة الجسم هي في الغالب النحاس أو الفولاذ المقاوم للصدأ،وبعض النماذج عالية الأداء مغلفة بالذهب لتقليل مقاومة الاتصال وتعزيز التوصيل الكهربائي ومقاومة التآكل125.
3تصميم متعدد الاستخدامات: مقسمة إلى الذكور / الإناث ، القطبية القياسية / القطبية العكسية ، والأشكال بما في ذلك المستقيمة ، الزاوية المستقيمة ، نوع اللوحة (ثانوي الثقوب / أربع ثقوب) ، نوع الشريط ، إلخ.لتلبية متطلبات مختلفة للتركيب134.
التطبيقات:
1نظام الرادار: وحدة استقبال للرادار الجوي ورادار السفينة ، تلبي متطلبات التردد العالي (على سبيل المثال نطاق X / Ku) ومقاومة الاهتزاز.
2الحمولة الفضائية: ربط جهاز الاستقبال والهوائي في حمولة الاتصالات الفضائية، مقاومة للإشعاع الفضائي وتغيرات درجة الحرارة.
3معدات الحرب الإلكترونية: إرسال إشارات عالية التردد في التشويشات ومعدات الاستطلاع، التكيف مع سيناريوهات النبضات عالية الطاقة.
الطائرات بدون طيار والمركبات الجوية: اتصالات الراديو الراديوي في معدات الاتصالات والملاحة الجوية.
كتالوج المنتج:
| محول الراديو الراديو |
| مجموعات كابلات RF |
| الأختام الحجرية من الزجاج إلى المعدن |
| رابط سلسلة J30J |
| المفاصل الدوارة الميكروويفية |
| توجيه الموجات إلى محول مكافئ |
| وصلة SMA/SSMA RF |
| وصلة SMP/SSMP RF |
| رابط RF MCX/MMCX |
| رابط TNC RF |
| رابط RF من النوع N |
| وصلة BNC RF وصلات الموجة المليمترية ((2.4mm، 2.92mm) |
التعبئة والتسليم:
* علبة الصادرات القياسية
* وفقا لمتطلبات العملاء
ملاحظة:
لدينا أكثر من 10000 نوع مننوع N المرفق، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل..
