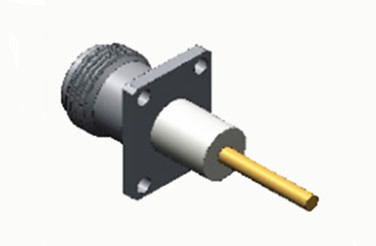

N إمرأة الفولاذ المقاوم للصدأ 4 ثقوب فلانج RF رابط كوكسيال مع النحاس ميكروستريب
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | موصل محوري من النوع N | طلاء: | مطلي بالذهب / مطلي بالنيكل |
|---|---|---|---|
| عائق: | 50Ω | نطاق التردد: | DC ~ 11 جيجا هرتز |
| النموذج: | N-KFD500G | الجنس: | أنثى |
N إمرأة الفولاذ المقاوم للصدأ 4 ثقوب فلانج RF رابط كوكسيال مع النحاس ميكروستريب
الاتصالات من النوع N هي واجهات محورية ذات خيوط مصممة بدقة معروفة بمقاومتها الاستثنائية للهزات والأداء الكهربائي المحسّن وقدرات التردد الممتدة.في حين أن النماذج القياسية عادة ما تدعم ما يصل إلى 11 GHz، تتمكن تشكيلاتنا المتقدمة من تحقيق نطاقات النطاق التشغيلية تصل إلى 18 جيجاهرتز. هذه الموصلات متعددة الاستخدامات تحافظ على سلامة الإشارة عبر أنواع مختلفة من كابلات RF وتستخدم على نطاق واسع في أجهزة الطيران،أنظمة الطيران، شبكات الرادار، اتصالات الميكروويف، نقل البيانات الرقمية، ومنصات أجهزة RF.نحن متخصصون في تصميم الحلول المخصصة من النوع N لتلبية متطلبات التطبيقات الخاصة والتحديات البيئية.
المواصفات
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| الخصائص الكهربائية | ||
| عائق | 50Ω | |
| نطاق التردد | DC ~ 11GHz ((ماكس.18GHz) | |
| الجهد القياسي | 1000VRMS* ((Max.Sea Level) | |
| الكهرباء المقطوعة مقاومة الجهد | 1500VRMS* ((max.Sea Level) | |
| مقاومة العزل | ≥5000MΩ | |
| المقاومة المركزية | الموصل الخارجي | ≤0.5mΩ |
| موصل مركزي | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| الخصائص المادية والميكانيكية | ||
| مدرب المركز | ذكر | النحاس المصفوف بالذهب |
| الإناث | الفوسفور البرونزية، مطلية بالذهب | |
| اتصال مرن | الفوسفور البرونز | المصفوفة بالنيكل |
| الغلاف / السكن | النحاس الفولاذ المقاوم للصدأ | المصفوفة بالذهب |
| مشبك الكابلات | النحاس | ملفوفة بالنيكل |
| عازل | PTFE | |
| غسيل | مطاط السيليكون | |
| المدى الطويل | 500 دورة | |

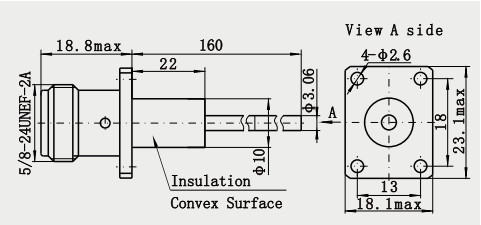

رسم مفصل
الخصائص:
1الختم والحماية: يتم تجهيز سطح الإدراج بخاتم الختم (على سبيل المثال درجة IP67) ، مع القدرة على مقاومة الغبار والماء ، والتكيف مع البيئة الخارجية أو الرطبة25.
2مقاومة الطقس: يمكن أن تعمل بشكل مستقر في ظل ظروف شديدة مثل درجة حرارة عالية، درجة حرارة منخفضة، التآكل، وما إلى ذلك ولديها عمر خدمة طويل23.
3مجموعة واسعة من القدرة على التكيف: متوافقة مع مجموعة متنوعة من كابلات RF (مثل الكابلات شبه الصلبة ، الكابلات المرنة) ، ويمكن تحويلها مع SMA ، BNC ، TNC وغيرها من الموصلات من خلال المحول ،مناسبة لمعدات الميكروويف، الطيران والفضاء، الرادار، أدوات الاختبار وغيرها من المجالات245.
4معالجة الطاقة العالية: مناسبة لتطبيقات RF عالية الطاقة ، مثل المحطات الأساسية والمُرسلات والاتصالات الفضائية ، وما إلى ذلك ، مع قدرة طاقة أعلى من المُوصلات الصغيرة (مثل BNC) 36
التطبيقات:
1شبكات التلفزيون عبر الكابلات: يربط الكابل المتكافئ 75Ω في الإرسالات المتكاملة (على سبيل المثال أنظمة CATV) لدعم نقل الإشارات التناظرية / الرقمية.
2ناقل البث: منفذ خروج RF لنقل FM / UHF لمواجهة إشارات البث عالية الطاقة.
3إنتاج الأفلام والتلفزيون: توصيل ميكروفون الكاميرا اللاسلكي، معدات نقل الفيديو (مثل نقل الميكروويف).
4أجهزة الميكروويف: نقل إشارات الميكروويف عالية الطاقة في أفران الميكروويف، أجهزة التسخين الراديوية.
5أجهزة الكشف عن الرادار: اتصال RF الأمامي لرادار تجنب التصادم في السيارات، رادار الطقس.
مسرعات الجسيمات / الرنين المغناطيسي النووي: نقل إشارات التحكم عالية التردد أو طاقة RF في معدات البحث العلمي.
كتالوج المنتج:
| محول الراديو الراديو |
| مجموعات كابلات RF |
| الأختام الحجرية من الزجاج إلى المعدن |
| رابط سلسلة J30J |
| المفاصل الدوارة الميكروويفية |
| توجيه الموجات إلى محول مكافئ |
| وصلة SMA/SSMA RF |
| وصلة SMP/SSMP RF |
| رابط RF MCX/MMCX |
| رابط TNC RF |
| رابط RF من النوع N |
| وصلة BNC RF وصلات الموجة المليمترية ((2.4mm، 2.92mm) |
التعبئة والتسليم:
* علبة الصادرات القياسية
* وفقا لمتطلبات العملاء
ملاحظة:
لدينا أكثر من 10000 نوع مننوع N المرفق، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل..
