N عقدة إلكترونية إلكترونية إلكترونية إلكترونية إلكترونية إلكترونية
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | موصل محوري من النوع N | طلاء: | مطلي بالذهب / مطلي بالنيكل |
|---|---|---|---|
| عائق: | 50Ω | نطاق التردد: | DC ~ 11 جيجا هرتز |
| النموذج: | n-kyd6 | الجنس: | أنثى |

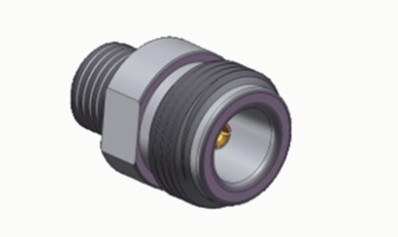

N عقدة إلكترونية إلكترونية إلكترونية إلكترونية إلكترونية إلكترونية
الاتصالات من النوع N هي واجهات محورية ذات خيوط مصممة بدقة معروفة بمقاومتها الاستثنائية للهزات والأداء الكهربائي المحسّن وقدرات التردد الممتدة.في حين أن النماذج القياسية عادة ما تدعم ما يصل إلى 11 GHz، تكويناتنا المتقدمة تصل إلى عرض النطاق التشغيلي يصل إلى 18 غيغاهرتز.هذه الموصلات متعددة الاستخدامات تحافظ على سلامة الإشارة عبر أنواع مختلفة من كابلات RF وتستخدم على نطاق واسع في هندسة الطيران والفضاء، شبكات الرادار، اتصالات الميكروويف، نقل البيانات الرقمية، ومنصات أجهزة RF.نحن متخصصون في تصميم الحلول المخصصة من النوع N لتلبية متطلبات التطبيقات الخاصة والتحديات البيئية.
المواصفات
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| الخصائص الكهربائية | ||
| عائق | 50Ω | |
| نطاق التردد | DC ~ 11GHz ((ماكس.18GHz) | |
| الجهد القياسي | 1000VRMS* ((Max.Sea Level) | |
| الكهرباء المقطوعة مقاومة الجهد | 1500VRMS* ((max.Sea Level) | |
| مقاومة العزل | ≥5000MΩ | |
| المقاومة المركزية | الموصل الخارجي | ≤0.5mΩ |
| موصل مركزي | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| الخصائص المادية والميكانيكية | ||
| مدرب المركز | ذكر | النحاس المصفوف بالذهب |
| الإناث | الفوسفور البرونزية، مطلية بالذهب | |
| اتصال مرن | الفوسفور البرونز | المصفوفة بالنيكل |
| الغلاف / السكن | النحاس الفولاذ المقاوم للصدأ | المصفوفة بالذهب |
| مشبك الكابلات | النحاس | ملفوفة بالنيكل |
| عازل | PTFE | |
| غسيل | مطاط السيليكون | |
| المدى الطويل | 500 دورة | |

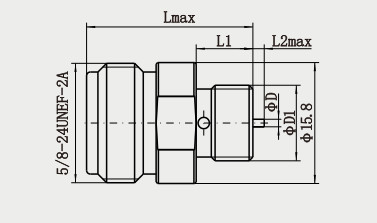

رسم مفصل
الخصائص:
1مجموعة واسعة من القدرة على التكيف: متوافقة مع مجموعة واسعة من كابلات RF (مثل الكابلات شبه الصلبة ، الكابلات المرنة) ، ويمكن تحويلها إلى SMA ، BNC ، TNC وغيرها من الموصلات عبر المحولات ،مناسبة لمعدات الميكروويف، الطيران والفضاء، الرادار، معدات الاختبار ومجالات أخرى 245.
معالجة الطاقة العالية: مناسبة لتطبيقات RF عالية الطاقة ، مثل المحطات الأساسية والمراسلات والاتصالات عبر الأقمار الصناعية ، وما إلى ذلك ، مع قدرة طاقة أعلى من قوة الموصلات الصغيرة (مثلBNC) 36.
2عملية سهلة: يسهل الارتباط بالخيوط إغلاقها وإزالتها بسرعة يدويًا أو باستخدام الأدوات، وتدعم بعض النماذج طريقة التشنج الخالية من اللحام4.
3المشاكل المحتملة: يجب إيلاء الاهتمام لمطابقة المعوقات (50Ω و 75Ω لا يمكن خلطها) ، زيادة الانعكاس بسبب ارتداء إدخال وإزالة ،بالإضافة إلى الأضرار الناجمة عن سوء الاستخدام (مثل الضغط الزائد) 35.
التطبيقات:
1محلل الشبكة / محلل الطيف: يربط الجهاز الخاضع للاختبار (على سبيل المثال ، الهوائي ، الفلتر) مع الجهاز لدعم اختبار النطاق الترددي الواسع (0-18 GHz).
2مولد الإشارة / المكثف: ينقل إشارات RF عالية الدقة في اختبارات المختبر أو الميدان.
اختبار الغرفة المظلمة: بناء رابط RF لخريطة اتجاه الهوائي واختبار EMC.
3شبكة التلفزيون الكابل: توصيل كابل متكافئ 75Ω في نقل الجذع (على سبيل المثال نظام CATV) ، يدعم نقل الإشارات التناظرية / الرقمية.
4ناقل البث: منفذ خروج RF لنقل FM / UHF لمواجهة إشارات البث عالية الطاقة.
إنتاج الأفلام والتلفزيون: ربط الكاميرا بالميكروفون اللاسلكي، معدات نقل الفيديو (مثل نقل الميكروويف).
كتالوج المنتج:
| محول الراديو الراديو |
| مجموعات كابلات RF |
| الأختام الحجرية من الزجاج إلى المعدن |
| رابط سلسلة J30J |
| المفاصل الدوارة الميكروويفية |
| توجيه الموجات إلى محول مكافئ |
| وصلة SMA/SSMA RF |
| وصلة SMP/SSMP RF |
| رابط RF MCX/MMCX |
| رابط TNC RF |
| رابط RF من النوع N |
| وصلة BNC RF وصلات الموجة المليمترية ((2.4mm، 2.92mm) |
التعبئة والتسليم:
* علبة الصادرات القياسية
* وفقا لمتطلبات العملاء
ملاحظة:
لدينا أكثر من 10000 نوع مننوع N المرفق، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل..
