توفير المساحة أو رابط RF عالي التردد CSMP/SMPS ذكر مغلق بشكل مغلق للطوب PCB
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| Product Name: | Hermetically Sealed CSMP Male Connector | Frequency: | 0.04GHz~40GHz |
|---|---|---|---|
| Leakage Rate: | 1.01325 X 10-3 Pa.cm3/s | Insulation Resistance: | ≥2000MΩ |
| DWV: | 250 V | Center Conductor: | Kovar Alloy, Gold Plated |
| Outer Conductor: | Kovar Alloy, Gold Plated | Interface Form: | Full Detent |
| Insulation Dielectric: | Glass (Green) | Operating Temp.: | -55℃~+125℃ |
| Storage Temp.: | -55℃~+125℃ | Other Name: | SMPS |
مقدمة المنتج
توفير المساحة أو التردد العاليCSMP/SMPS RF Male Connector لتركيب PCB
يضمن جهاز CSMP RF Connector ، والذي يطلق عليه أيضًا SMPS ، موصلًا مركزيًا مصنوعًا من سبيكة كوفار المطلية بالذهب ، نقل إشارة ثابت وموثوق به عبر نطاق ترددي واسع من 0.من 04 غيغاهرتز إلى 40 غيغاهرتزهذا يجعلها مثالية للتطبيقات عالية التردد التي تتطلب الدقة والاستقرار.
مع مقاومة العزل ≥2000MΩ،CSMPيقلل ربط RF من فقدان الإشارة ويحافظ على سلامة الإشارة حتى في ظل ظروف صعبة ، مما يسهم في موثوقيتها الكلية وأدائها في أنظمة RF الحرجة.
مصممة بمعدل تعارض 50Ω، يطابق CSMP RF Connector معارض المكونات المتصلة،الحد من الانعكاسات وتشوهات الإشارة لنقل الإشارة الأمثل وأقصى كفاءة نظام RF.
عامل الشكل المدمج لمصل CSMP RF ، المعروف أيضًا باسم Supper micro SMP ، أصغر من SSMP ((mini smp ، smpm) ، مما يجعله مثاليًا لتطبيقات توفير المساحة.حجمها الصغير يدعم تركيبات عالية الكثافة دون المساس بالأداء، مما يوفر حلًا متعدد الاستخدامات لأنظمة RF الحديثة.
في الختام، يجمع CSMP RF Connector بين المواد المتفوقة، والهندسة الدقيقة، وقدرات عالية الأداء، مما يجعله الخيار المثالي لتطبيقات RF المختلفة.سواء في بيئات محدودة في المساحة أو تطبيقات عالية التردد، يوفر SSMP و CSMP RF Connectors اتصالًا موثوقًا وسلامة إشارة استثنائية.
الخصائص:
- العشاءميكرو SMPتصميم SMP من النوع المصغر:مثالية للتطبيقات التي تتطلب حلًا للاتصالات المدمجة وخفيفة الوزن. حجمها المصغر مثالي للبيئات المحدودة بالمساحة.
- الهياكل عالية الجودة:المصنعة في شيان، الصين، مع موصل خارجي من سبيكة كوفار القابضة بالذهب، مما يضمن توصيل ممتاز وموثوقية.
- نطاق تردد واسع:مناسبة لتطبيقات الترددات العالية في نطاق 0.04GHz إلى 40GHz.
- الختم الهرماتي:يتم تصنيفه عند 1.01325 X 10-3 Pa.cm3 / s ، مما يوفر ختمًا ضيقًا لمنع تسرب الغازات أو السوائل ، مما يجعله مثاليًا للبيئات التي تتطلب حماية عالية ضد عوامل البيئة.
- العزل الأعلى:عازل الزجاج (الأخضر) ، يوفر خصائص عزل ممتازة للأداء الموثوق به في الظروف الصعبة.
المعلمات التقنية:
| مدرب المركز | سبيكة كوفار مطلية بالذهب |
| موصل خارجي | سبيكة كوفار مطلية بالذهب |
| الحماية | 1.01325 × 10^-3 با.سم3/ث |
| DWV | 250 فولت |
| نطاق التردد | 0.04 غيغاهرتز ~ 40 غيغاهرتز |
| عائق | 50Ω |
| مقاومة العزل | ≥2000MΩ |
| عازل | الزجاج (الأخضر) |
| الحرارة | -55°C~+125°C |
| اسم آخر | CSMP،SMPS |
المخططCSMP/SMPS RF Male Connector لتركيب PCB:
حل من مجلس إلى مجلس:
رابط CSMP الذكورية (الافراج الكامل) + محول CSMP الإناثية + رابط CSMP الذكورية (حفرة ناعمة)
التطبيقات:
الـوصلة CSMP المغلقة بشكل مغلقهو متعدد الاستخدامات ويمكن استخدامه في:
- الفضاء الجوي
- الاتصالات
- الطيران
- الملاحة
- القمر الصناعي
- رادار
- الصناعة والإلكترونيات
حجمها الصغير، ومدى الترددات الواسع، والختم الهرماتي يجعلها خيارًا موثوقًا في البيئات المطالبة.
التخصيص:
خدمات تخصيص المنتج لموصول CSMP RF:
تتوفر خدمات تخصيص المنتج للـ SMP من النوع الصغير ، SMP من الحجم الصغير ، و SMP من الحجم الصغير.
MOQ: 200 قطعة
التعبئة والشحن:
هذا المرفق الراديوي CSMP معبأ بعناية لضمان التسليم الآمن إلى عتبة منزلك.

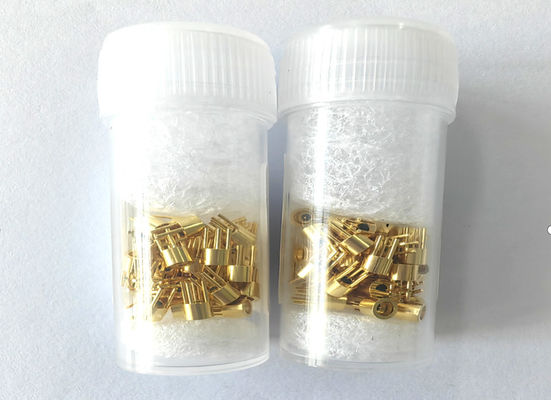

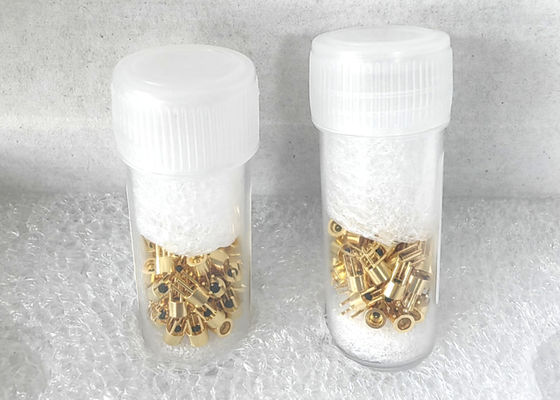

الحزمة:50 قطعة/ زجاجة بلاستيكية
حجم الصندوق الخارجي:21.5*15.5*12 سم
ملاحظة: يمكن أن تحتوي الكرتون الخارجي على كرتونين صغيرين
