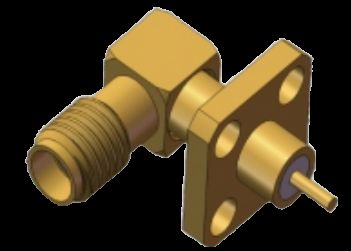

موصل ميكروستريب متحد المحور RF من نوع RA SSMA جاك/أنثى، تثبيت بشفة بأربعة ثقوب، حتى 18 جيجاهرتز
|
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | موصل microstrip أنثى RA ssma | نموذج: | SSMA-KWFD1 |
|---|---|---|---|
| نطاق التردد: | 0.3MHz-18GHz | مقاومة: | 50Ω |
| الجهد المقنن: | 250 فولت | DWV: | 750 فولت |
| مقاومة العزل: | ≥ 5000MΩ | قائد المركز: | سبيكة النحاس ، مطلي بالذهب |
| موصل خارجي: | سبيكة النحاس ، مطلي بالذهب | طريقة التركيب: | 4 ثقب شفة جبل |
| أفسد: | 10-36uns-2 | عوازل: | PTFE |
| عينات: | في الأسهم ، المتاحة | ||
| إبراز: | موصل RF بتردد 18 جيجاهرتز,موصل Microstrip RF,4 حفرة فلانج تركيب ربط RF,Microstrip RF Connector,4 Hole Flange Mount RF Connector |
||
موصل ميكروستريب SSMA / Mini SMA RF Coax بزاوية قائمة بـ 4 فتحات تثبيت حتى 18 جيجاهرتز
مواصفات المنتج
| العناصر | القيمة |
|---|---|
| اسم المنتج | موصل ميكروستريب SSMA أنثى بزاوية قائمة |
| الموديل | SSMA-KWFD1 |
| نطاق التردد | 0.3 ميجاهرتز - 18 جيجاهرتز |
| الممانعة | 50Ω |
| الجهد المقنن | 250 فولت |
| DWV | 750 فولت |
| مقاومة العزل | ≥5000MΩ |
| الموصل المركزي | سبيكة نحاسية، مطلية بالذهب |
| الموصل الخارجي | سبيكة نحاسية، مطلية بالذهب |
| طريقة التركيب | تثبيت بـ 4 فتحات |
| العوازل | PTFE |
| العينات | متوفرة في المخزون |
نظرة عامة على المنتج
موصلات RF المحورية من سلسلة SSMA ذات الزاوية القائمة هي إصدارات مدمجة من معيار واجهة SMA، بحجم يمثل حوالي 70% من حجم موصلات SMA التقليدية. تتميز هذه الموصلات بما يلي:
- حجم مضغوط مع نطاق تردد واسع
- أداء ميكانيكي وكهربائي فائق
- موثوقية عالية في التطبيقات الصعبة
- اتصال ملولب (10-36UNF-2)
- ممانعة مميزة تبلغ 50Ω
- تشغيل التردد حتى 30 جيجاهرتز
أبعاد الواجهة
أبعاد موصلات ميكروستريب SSMA ذات الزاوية القائمة بـ 4 فتحات
أبعاد المخطط التفصيلي لنموذج SSMA-KWFD1 (الوحدة: مم).
نماذج أخرى من موصلات ميكروستريب SSMA ذات الزاوية القائمة بـ 4 فتحات:
التطبيقات
مثالية لنقل إشارات الميكروويف عالية الدقة في:
- أنظمة اتصالات الميكروويف
- معدات القياس
- تطبيقات الفضاء
- أنظمة الرادار
- المجالات الإلكترونية
التعبئة والشحن
التعبئة والتغليف: يتم تعبئة كل موصل SSMA بزاوية قائمة بـ 4 فتحات بعناية في علب واقية لضمان النقل الآمن. الشحن: نستخدم خدمات البريد السريع الموثوقة مع توفير أرقام التتبع لجميع الشحنات.
الشحن: نستخدم خدمات البريد السريع الموثوقة مع توفير أرقام التتبع لجميع الشحنات.ملاحظة: للحصول على نماذج أخرى مماثلة من موصلات الزاوية القائمة ذات التثبيت بفتحة، يرجى التحقق من كتالوجنا. في حين أن بعض النماذج متوفرة في المخزون، يمكن إنتاج جميعها بسرعة لتلبية متطلبات العملاء.
