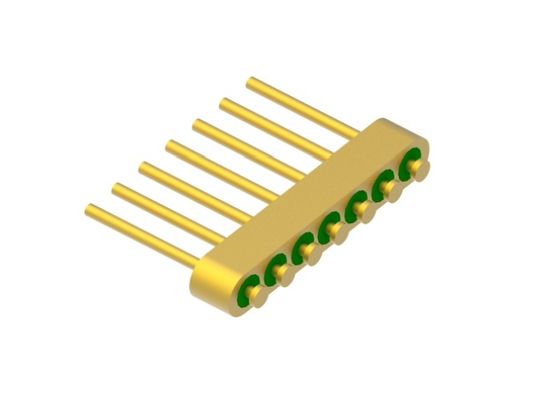

رأس مسمار زجاجي بـ 7 سنون مع ختم معدني محكم مع سطح ربط سلك ذهبي MC-630-JH
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| Plating: | Gold Plated | Pin: | Multi-pin |
|---|---|---|---|
| Pin Number: | 7 pins | Pin Material: | Kovar 4J29 |
| Glass Material: | 7052,7070 | Hermecity: | <1.01325 X 10E-08 std.cc/s |
| Certificate: | ROHS ISO-9001-2015 | Package: | Glass to metal seals |
| اسم العلامة التجارية: | ELT(Elite) | ODM: | can be customized according to your requirement |
| إبراز: | رأس محكم مع سطح ربط سلك ذهبي,رأس ختم زجاجي معدني محكم,رأس محكم بـ 7 سنون على شكل مسمار,Glass To Metal Hermetic Seal Header,7-Pin Nail Head Hermetic Header |
||
رأس دبوس أظافر متعدد الدبابيس محكم الإغلاق بـ 7 دبابيس مع سطح ربط سلك ذهبي
مواصفات MC-630-JH:
| اسم المنتج | رأس دبوس أظافر محكم الإغلاق بـ 7 دبابيس |
| الممانعة | غير متاح |
| النوع | 7 دبابيس |
| الصفوف | صف واحد |
| اللون | مطلي بالذهب |
| مادة الغلاف والدبوس | Kovar 4J29 |
|
مادة الزجاج
لون الزجاج
|
نوع 7070
أخضر
|
| نطاق التردد | غير متاح |
| VSWR | غير متاح |
| جهد التحمل | ≥100V |
|
الإحكام معدل التسرب |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| مقاومة العزل | ≥2000MΩ |
| درجة حرارة التشغيل | -65℃~+260℃ |

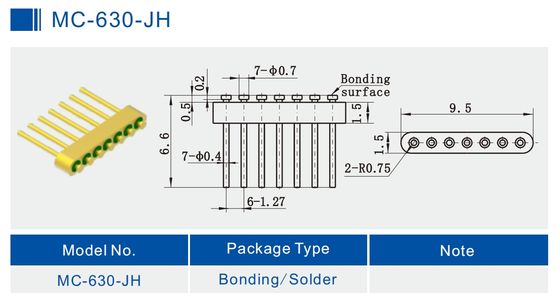

صورة تفصيلية (مم) لـ MC-630-JH
Catalog-Glass-to-Metal Hermetic Seals.pdf
---------------------------------------------------------------------------------------------------------------------------------------
رؤوس متعددة الدبابيس محكمة الإغلاق أخرى:
---------------------------------------------------------------------------------------------------------------------------------------
---------------------------------------------------------------------------------------------------------------------------------------
---------------------------------------------------------------------------------------------------------------------------------------
---------------------------------------------------------------------------------------------------------------------------------------
مقدمة
أختام زجاجية محكمة للإغلاق بالمعادن RF/DC Feedthroughs /رؤوس متعددة الدبابيس /موصل يسمى أيضًا عازل زجاجي. تُستخدم بشكل أساسي لنقل إشارات الميكروويف وإشارات الطاقة وإشارات التحكم بين الوحدات والوحدات والوحدات والمكونات ذات متطلبات الإغلاق بالغاز. إنها واحدة من أهم المكونات في مكونات الإغلاق.
يُستخدم الزجاج ذو الثابت العازل المنخفض والفقد العازل المنخفض كمادة عازلة وداعمة. الغلاف والموصل مصنوعان من سبيكة كوفار التي يتم تلبيدها في درجة حرارة عالية، والسطح مطلي بالذهب. يحتوي الموصل المركزي على مجموعة متنوعة من أنماط الإنهاء مثل ربط الأسلاك الذهبية واللحام والتزاوج وما إلى ذلك. العوازل الزجاجية صغيرة وخفيفة الوزن ومحكمة الإغلاق وعالية الموثوقية وقد انتشرت على نطاق واسع في صناعات تصنيع الإلكترونيات في السنوات الأخيرة.
الميزات:
-حجم صغير
-خفيف الوزن
-محكم الإغلاق
-جودة مستقرة و موثوقية عالية
-الموصل الداخلي: ربط الأسلاك الذهبية واللحام وطريقة التزاوج للاختيار
التطبيق:
مجموعة واسعة من تطبيقات حزم الإلكترونيات، والإجراءات المضادة للإلكترونيات، والأقمار الصناعية، والصواريخ، والرادار وغيرها في المجالات العسكرية، وإلكترونيات الطيران، والفضاء، والسيارات. يمكن استخدامه مع SMA ومنتجات الموجات المليمترية.
المزايا:
-درجة عسكرية مع طلاء ذهبي 1.27 ميكرومتر
-تحكم صارم في التفاوتات
-تصميم قياسي ومخصص للاختيار.
-منتجات وخدمات عالية الفعالية من حيث التكلفة
-مخزون كبير للأحجام القياسية
-تسليم سريع للمنتجات المخصصة
قائمة المنتجات:
| سلسلة JM أحادية الدبوس RF 50Ω | اختيار اللحام والتزاوج والربط |
| سلسلة JM القياسية أحادية الدبوس RF 50Ω | اختيار اللحام والتزاوج والربط |
| سلسلة JM غير القياسية أحادية الدبوس RF 50Ω | اختيار اللحام والتزاوج والربط |
| سلسلة JK أحادية الدبوس DC | اختيار اللحام والربط |
| سلسلة JK القياسية أحادية الدبوس DC | اختيار اللحام والربط |
| سلسلة JK غير القياسية أحادية الدبوس DC | اختيار اللحام وربط رأس الظفر |
|
سلسلة JMC لرأس متعدد الدبابيس
|
1-9 دبابيس مع اختيار 1-3 صفوف |
| أبعاد مخصصة |
مجموعة واسعة |
ملاحظة:
لدينا أكثر من 100000 نوع من موصلات الختم الزجاجية المعدنية محكمة الإغلاق، إذا لم يتم العثور على الموصل الذي تستخدمه، فيرجى الاتصال بنا للحصول على التفاصيل الخاصة بك.
