الرأس ذو أربعة أقلام مزودة بالذهب متعدد الأقواس مع مصابيح مغلقة MC-677-JH للمواد الزجاجية 7052
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| Plating: | Gold Plated | Pin: | Multi-pin |
|---|---|---|---|
| Pin Number: | 4 pins | Glass Material: | 7052,7070 |
| Hermecity: | <1.01325 X 10E-08 std.cc/s | Certificate: | ROHS ISO-9001-2015 |
| Package: | Glass to metal seals | اسم العلامة التجارية: | ELT(Elite) |
| ODM: | can be customized according to your requirement | ||
| إبراز: | الرأس ذو أربع دبوس مع وصلات مغلقة,رأس متعدد الدبابيس مع مصابيح مغلقة,الرأس المصفوف بالذهب مع الموصلات الهرماتية,Multi-pin Header With Hermetic Connectors,Gold Plated Header With Hermetic Connectors |
||

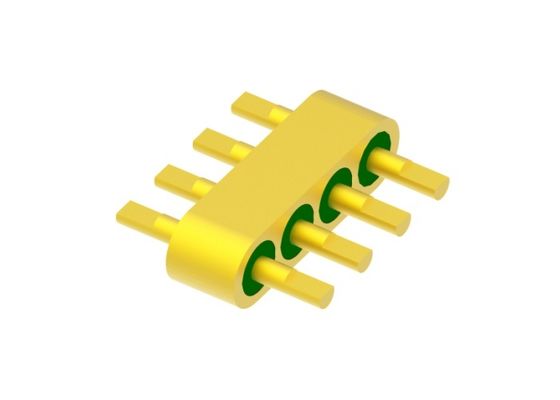

رأس متعدد المسامير محكم الإغلاق بـ 4 سنون مع سطح ربط
مواصفاتMC-677-JH:
| اسم المنتج | محكم الإغلاق4رأس دبوس مع سطح ربط |
| الممانعة | غير متاح |
| النوع | 4 سنون |
| الصفوف | صف واحد |
| اللون | مطلي بالذهب |
| مادة الغلاف والدبوس | Kovar 4J29 |
|
مادة الزجاج
لون الزجاج
|
نوع 7070
أخضر
|
| نطاق التردد | غير متاح |
| VSWR | غير متاح |
| جهد التحمل | ≥100 فولت |
|
الإحكام معدل التسرب |
< 1.01325 X 10-3 باسكال*سم3/ث < 1X 10-9 ملي بار*لتر/ث < 1 x 10-9 سم مكعب/ثانية @ 1 ضغط جوي |
| مقاومة العزل | ≥2000 م.أ |
| درجة حرارة التشغيل | -65 درجة مئوية ~ +260 درجة مئوية |

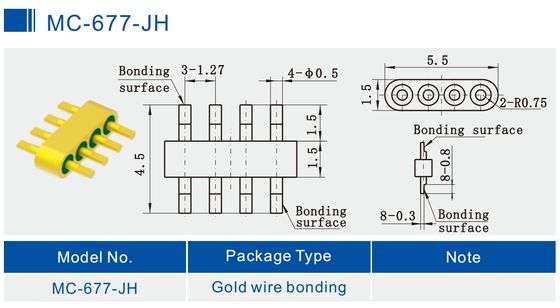

صورة تفصيلية (مم) لـMC-677-JH
Catalog-Glass-to-Metal Hermetic Seals.pdf
Optimal Hermetic Seals-ELT.pdf
-----------------------------------------------------------------------------------------------------------------------------------------
رأس آخر محكم الإغلاق بـ 4 سنون
-----------------------------------------------------------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------------------------------------------------------
مقدمة
أختام زجاجية محكمة الإغلاق للمعادن RF/DC Feedthroughs /رؤوس متعددة المسامير/موصليسمى أيضًاعازل زجاجي. تُستخدم بشكل أساسي لنقل إشارات الميكروويف وإشارات الطاقة وإشارات التحكم بين الوحدات والوحدات والوحدات والمكونات ذات متطلبات الإغلاق بالغاز. إنها واحدة من أهم المكونات في مكونات الإغلاق.
يُستخدم الزجاج ذو الثابت العازل المنخفض والفقد العازل المنخفض كمادة عازلة وداعمة. الغلاف والموصل مصنوعان منسبيكة كوفارالتي يتم تلبيدها تحت درجة حرارة عالية، والسطح مطلي بالذهب. يحتوي الموصل المركزي على مجموعة متنوعة من أنماط الإنهاء مثل ربط الأسلاك الذهبية واللحام والتزاوج وما إلى ذلك. العوازل الزجاجية صغيرة وخفيفة الوزن ومحكمة الإغلاق وعالية الموثوقية وقد انتشرت على نطاق واسع في صناعات تصنيع الإلكترونيات في السنوات الأخيرة.
الميزات:
-حجم صغير
-خفيف الوزن
-محكم الإغلاق
-جودة مستقرة وموثوقية عالية
-موصل داخلي: ربط الأسلاك الذهبية واللحام وطريقة التزاوج للاختيار
التطبيق:
مجموعة واسعة من تطبيقات حزم الإلكترونيات، والإجراءات المضادة للإلكترونيات، والأقمار الصناعية، والصواريخ، والرادار وغيرها في المجالات العسكرية، وإلكترونيات الطيران، والفضاء والسيارات. يمكن استخدامه مع SMA ومنتجات الموجات المليمترية.
المزايا:
-درجة عسكرية مع طلاء ذهبي 1.27 ميكرومتر
-تحكم صارم فيالتفاوتات
-تصميم قياسي ومخصص للاختيار.
-منتجات وخدمات عاليةفعالة من حيث التكلفة
-مخزون كبير للأحجام القياسية
-تسليم سريع للمنتجات المخصصة
قائمة المنتجات:
| سلسلة JM أحادية السنون RF 50Ω | اختيار اللحام والتزاوج والربط |
| سلسلة JM القياسية أحادية السنون RF 50Ω | اختيار اللحام والتزاوج والربط |
| سلسلة JM غير القياسية أحادية السنون RF 50Ω | اختيار اللحام والتزاوج والربط |
| سلسلة JK أحادية السنون DC | اختيار اللحام والربط |
| سلسلة JK القياسية أحادية السنون DC | اختيار اللحام والربط |
| سلسلة JK غير القياسية أحادية السنون DC | اختيار اللحام وربط رأس المسمار |
|
سلسلة JMC متعددة المسامير
|
1-9 سنون مع اختيار 1-3 صفوف |
| أبعاد مخصصة |
مجموعة واسعة |
ملاحظة:
لدينا أكثر من 100000 نوع منموصلات الختم الزجاجية المعدنية المحكمة الإغلاق،إذا لم يتم العثور على الموصل الذي تستخدمه، فيرجى الاتصال بنا للحصول على التفاصيل الخاصة بك.
