3-البين الرأس المرفق الحجرية حافة الدبوس المباشرة مع سطح الارتباط MC-789-JH
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| Plating: | Gold Plated | Pin: | Multi-pin |
|---|---|---|---|
| Pin Number: | 3 pins | Glass Material: | 7052,7070 |
| Hermecity: | <1.01325 X 10E-08 std.cc/s | Certificate: | ROHS ISO-9001-2015 |
| Package: | Glass to metal seals | اسم العلامة التجارية: | ELT(Elite) |
| ODM: | can be customized according to your requirement | ||
| إبراز: | رابط رأس سطح الارتباط 3 دبوس,MC-789-JH 3-Pin Connector,MC-789-JH 3-Pin Header Connector |
||

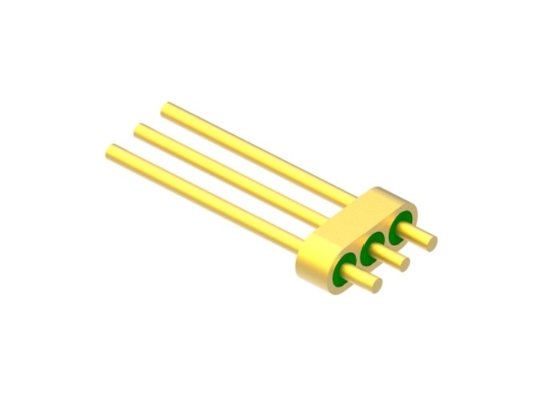

رأس متعدد الأقطاب محكم الإغلاق بـ 3 سنون مع طرف دبوس مقطوع مستقيم مع سطح ربط
مواصفاتMC-789-JH:
| اسم المنتج | 3-pin Hermetic رأس متعدد الأقطاب مع سطح ربط |
| الممانعة | غير متاح |
| النوع | 3 سنون |
| الصفوف | صف واحد |
| اللون | مطلي بالذهب |
| مادة الغلاف والدبوس | Kovar 4J29 |
|
مادة الزجاج
لون الزجاج
|
7070 type
أخضر
|
| نطاق التردد | غير متاح |
| VSWR | غير متاح |
| جهد التحمل | ≥100V |
|
الإحكام معدل التسرب |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| مقاومة العزل | ≥2000MΩ |
| درجة حرارة التشغيل | -65℃~+260℃ |

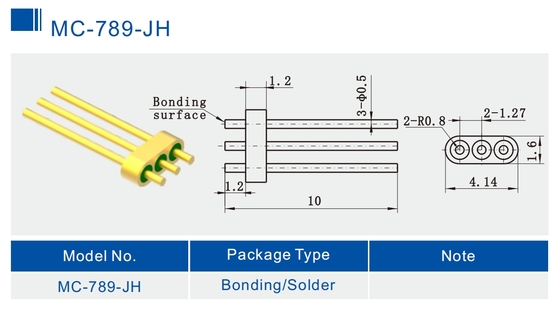

صورة تفصيلية (مم) لـ MC-789-JH
Catalog-Glass-to-Metal Hermetic Seals.pdf
Optimal Hermetic Seals-ELT.pdf
----------------------------------------------------------------------------------------------------------------------------------------
رؤوس أخرى محكمة الإغلاق بـ 3 سنون:
----------------------------------------------------------------------------------------------------------------------------------------
----------------------------------------------------------------------------------------------------------------------------------------
----------------------------------------------------------------------------------------------------------------------------------------
----------------------------------------------------------------------------------------------------------------------------------------
مقدمة
أختام زجاجية محكمة الإغلاق للمعادن RF/DC Feedthroughs /رؤوس متعددة الأقطاب /موصليسمى أيضًاعازل زجاجي. تُستخدم بشكل أساسي لنقل إشارات الميكروويف وإشارات الطاقة وإشارات التحكم بين الوحدات والوحدات والوحدات والمكونات ذات متطلبات الإغلاق بالغاز. إنها واحدة من أهم المكونات في مكونات الإغلاق.
يُستخدم الزجاج ذو الثابت العازل المنخفض والفقد العازل المنخفض كمادة عازلة وداعمة. الغلاف والموصل مصنوعان منسبيكة كوفارالتي يتم تلبيدها تحت درجة حرارة عالية، والسطح مطلي بالذهب. يحتوي الموصل المركزي على مجموعة متنوعة من أنماط الإنهاء مثل ربط الأسلاك الذهبية واللحام والتزاوج وما إلى ذلك. العوازل الزجاجية صغيرة وخفيفة الوزن ومحكمة الإغلاق وعالية الموثوقية وقد انتشرت على نطاق واسع في صناعات تصنيع الإلكترونيات في السنوات الأخيرة.
الميزات:
-حجم صغير
-خفيف الوزن
-محكم الإغلاق
-جودة مستقرة وموثوقية عالية
-الموصل الداخلي: ربط الأسلاك الذهبية واللحام وطريقة التزاوج للاختيار
التطبيق:
مجموعة واسعة من تطبيقات حزم الإلكترونيات، والإجراءات المضادة للإلكترونيات، والأقمار الصناعية، والصواريخ، والرادار وغيرها في المجالات العسكرية، وإلكترونيات الطيران، والفضاء والسيارات. يمكن استخدامه مع SMA ومنتجات الموجات المليمترية.
المزايا:
-درجة عسكرية مع طلاء ذهبي 1.27 ميكرومتر
-تحكم صارم فيالتفاوتات
-تصميم قياسي ومخصص للاختيار.
-منتجات وخدمات عاليةفعالة من حيث التكلفة
-مخزون كبير للأحجام القياسية
-تسليم سريع للمنتجات المخصصة
قائمة المنتجات:
| سلسلة JM ذات السن الواحد RF 50Ω | اختيار اللحام والتزاوج والربط |
| سلسلة JM القياسية ذات السن الواحد RF 50Ω | اختيار اللحام والتزاوج والربط |
| سلسلة JM غير القياسية ذات السن الواحد RF 50Ω | اختيار اللحام والتزاوج والربط |
| سلسلة JK ذات السن الواحد DC | اختيار اللحام والربط |
| سلسلة JK القياسية ذات السن الواحد DC | اختيار اللحام والربط |
| سلسلة JK غير القياسية ذات السن الواحد DC | اختيار اللحام وربط رأس الظفر |
|
سلسلة JMC متعددة الأقطاب
|
1-9 سنون مع اختيار 1-3 صفوف |
| أبعاد مخصصة |
مجموعة واسعة |
ملاحظة:
لدينا أكثر من 100000 نوع منموصلات الختم الزجاجية المعدنية المحكمة الإغلاق, إذا لم يتم العثور على الموصل الذي تستخدمه، فيرجى الاتصال بنا للحصول على التفاصيل الخاصة بك.
