تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج

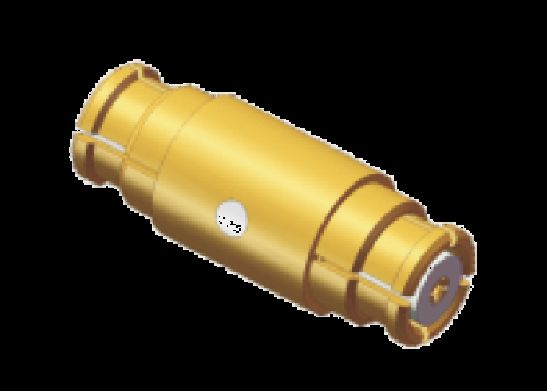

| اسم المنتج: | 2 فتحة شفة SMP ذكر موصل محول محوري RF | نموذج: | SMP-KK13 |
|---|---|---|---|
| نطاق التردد: | 0.3 ميجا هرتز-18 جيجا هرتز | السكن: | سبائك النحاس، طلاء الذهب |
| اتصالات: | سبائك النحاس، طلاء الذهب | عازل: | بتف |
| جبل ستايل: | رفيق أعمى | مقاومة العزل: | > 5000 ميجا أوم |
| دوف: | 500 فولت | معوقة: | 50Ω |
| طول: | 10.7 ملم | درجة حرارة: | -55 درجة مئوية ~ +125 درجة مئوية |
| في الأوراق المالية: | > 800 قطعة | مقاومة: | 50Ω |
| اتصالات: | سبيكة النحاس ، طلاء الذهب | ||
| إبراز: | SMP female to female adapter,SMP jack to jack connector,18GHz RF coaxial adapter |
||
وصف المنتج:
موصل SMP هو موصل محول متحد المحور RF مصغر من نوع الدفع مصمم للتطبيقات عالية التردد حتى 40 جيجاهرتز. يشتهر بحجمه المدمج وأدائه الموثوق، مما يجعله مثاليًا للاستخدام في مختلف الأجهزة الإلكترونية والأنظمة والاتصالات والاتصالات الساتلية والرادارات وما إلى ذلك للاتصال بين اللوحات. يمكنه توفير مساحة تركيب أكبر لتحقيق اتصال لوحة عالي الكثافة. يحتوي القابس الذكري على ثلاثة هياكل: قفل كامل، قفل محدود (يسمى أيضًا شبه قفل، نصف قفل) وجوف أملس (بما في ذلك قبضة الماسك).
وفقًا لتطبيق الاستخدام المختلف، يمكن للمستخدم اختيار القابس الذكري بهياكل مختلفة. عندما لا يحتاج المستخدم إلى تداخل التردد، يمكنه اختيار القفل الكامل. القفل الكامليحتوي على أقصى قوة احتفاظ بالاتصال، وأفضل مقاومة للاهتزاز وأداء للصدمات. يستخدم عادة لتوصيل الكابلات.
عندما يحتاج المستخدم إلى إدخال مرات عديدة، يمكنه استخدام القفل المحدود (يسمى أيضًا شبه قفل، نصف قفل).قوة الاحتفاظ متوسطة بناءً علىهيكل الجوف الأملس. يستخدم على نطاق واسع لتجميع لوحات الدوائر المطبوعة واتصالات الاقتران العمياء.
عندما يحتاج المستخدم إلى المزيد أو يجب عليه تجميع العديد من لوحات SMP إلى لوحة محول RF متحد المحور، يمكنه اختيار هيكل الجوف الأملس. الجوف الأملسله نفس قوة الاقتران وقوى الفصل ويسمح بعدم المحاذاة المحورية والقطرية. غالبًا ما يستخدم في اتصالات الاقتران العمياء.
|
الخصائص الكهربائية
|
||
|
المعاوقة
|
50 أوم
|
|
|
نطاق التردد
|
تيار مستمر ~ 40 جيجاهرتز
|
|
|
الجهد المقنن
|
170 فولت RMS
|
|
|
مقاومة جهد العازل
|
500 فولت RMS
|
|
|
مقاومة العزل
|
أكبر من أو تساوي 5000 ميجا أوم
|
|
|
|
الموصل الخارجي
|
عادي أقل من أو يساوي 2.5 ميجا أوم
|
|
الموصل المركزي
|
عادي أقل من أو يساوي 6 ميجا أوم
|
|
|
نسبة الموجة المستقرة
|
أقل من أو يساوي 1.3
|
|
| نسبة الموجة المستقرة | تيار مستمر ~ 18 جيجاهرتز | 18 جيجاهرتز ~ 26.5 جيجاهرتز | 26.5 ~ 40 جيجاهرتز | |
| مستقيم | أقل من أو يساوي 1.25 | أقل من أو يساوي 1.3 | أقل من أو يساوي 1.4 | |
| زاوية قائمة | أقل من أو يساوي 1.3 | |||
| محول | أقل من أو يساوي 1.25 | أقل من أو يساوي 1.3 | أقل من أو يساوي 1.4 | |
| أخرى | أقل من أو يساوي 1.3 |
البعد الخارجي لمقبس SMP إلى مقبس: SMP-KK13 حتى 18 جيجاهرتز
أخرىأنثى SMP إلى أنثى نماذج مشابهة: SMP-KK25 حتى 40 جيجاهرتز
المزيد من المنتجات، يرجى الاتصال بنا بحرية للحصول على موصل RF متحد المحور SMP ذي شفةالتطبيقات:
Xi'an Elite Electronic هي شركة مصنعة رائدة لموصلات ومحولات RF، ومكونات الميكروويف/الدليل الموجي، وتجميعات الكابلات، تخدم في مجال الطيران والفضاء والطيران والملاحة والساتل والرادار،
الاتصالاتمجالات لأكثر من 23 عامًا. التخصيص:
خدمات تخصيص المنتج لأطوال مختلفة من موصل RF متحد المحور SMP المستقيم
متوفرة:الحد الأدنى للطلب: 200 قطعة
السعر: يعتمد على الكمية
يرجى إرسال الرسم أو التفاصيل إلينا وسوف نسمح لمهندسنا بترتيب التقييم أو نوصي بالنموذج البديل أو نقدم لك الحل الخاص بنا.
يمكننا أيضًا توفير التخصيص للموصلات مثل
SMA، SSMA، SMP، SSMP (SMPM)، CSMP (SMPS)، ASMP، N، TNC، TNCA، BMA، SBMA، 2.92 مم، 2.4 مم، 1.85 مم، موصلات Micro D،
أحمال RF، هوائيات، مرشحات، مقسمات طاقة، مقرنات.التعبئة والشحن:تعبئة موصل RF متحد المحور SMP المستقيم:
قطعة واحدة/كيس بلاستيكي صغير
10 قطع/كيس بلاستيكي أكبريأتي موصل RF متحد المحور SMP المستقيم معبأ بأمان في صندوق كرتوني صغير لضمان حمايته أثناء الشحن. الصندوق مُلصق باسم المنتج والمواصفات لسهولة التعرف عليه.
للشحن، يتم وضع موصل RF متحد المحور SMP المستقيم في صندوق كرتوني. سنقوم بتزويد رقم التتبع بعد الشحن.
