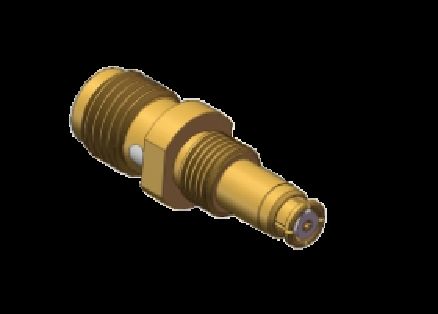

شريط SMA المستقيم إلى شريط SMP Jack Adapter نطاق التردد 0.3MHz إلى 18GHz باستخدام مكون الميكروويف
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | موصلات المحول المحوري SMA Jack إلى SMP Jack RF | نموذج: | سما/SMP-KK10 |
|---|---|---|---|
| نطاق التردد: | 0.3 ميجا هرتز-18 جيجا هرتز | معوقة: | 50Ω |
| دوف: | 500 فولت | مقاومة العزل: | > 5000 ميجا أوم |
| أسلوب: | مستقيم | عازل: | بتف |
| السكن: | سبائك النحاس، طلاء الذهب | اتصالات: | سبائك النحاس، طلاء الذهب |
| درجة حرارة: | -55 درجة مئوية ~ +125 درجة مئوية | طول: | الحد الأقصى 20.1 ملم |
| طلب: | أنظمة الرادار والاتصالات، مكون الميكروويف | في الأوراق المالية: | > 300 قطعة |
| إبراز: | مرفق SMP إلى مرفق SMP,محول مكافئ RF 0.3MHz-18GHz,رابط SMP لمكونات الميكروويف |
||
وصف المنتج:
يعد موصل المحول المحوري SMA-to-SMP RF شائع الاستخدام بين المحولات المحورية المتسلسلة في مجال الترددات اللاسلكية والميكروويف. وتتمثل وظيفتها الأساسية في تمكين الاتصال البيني بين الأجهزة ذات واجهات SMA المترابطة وواجهات SMP التي يتم تشغيلها. من خلال الاستفادة من الأداء العالي التردد ومنخفض الخسارة والخصائص الميكانيكية المستقرة، يُستخدم هذا المحول على نطاق واسع في سيناريوهات مثل اختبار وقياس التردد اللاسلكي في المختبر، ومعدات الاتصالات عبر الأقمار الصناعية، وأنظمة الرادار. كما أنه متوافق مع معدات الاختبار في اتصالات 5G ومجالات الفضاء الجوي، مما يحمي بشكل فعال واجهات الموصل للمعدات عالية القيمة مع تلبية متطلبات الاتصال عالية الدقة مثل التوصيل البيني من لوحة إلى لوحة، وبالتالي تحقيق التوافق الفعال بين الأجهزة ذات الواجهات المختلفة.
|
الخصائص الكهربائية
|
||
|
مقاومة
|
50Ω
|
|
|
نطاق التردد
|
تيار مستمر ~ 40 جيجا هرتز
|
|
|
الجهد المقنن
|
170 في آر إم إس
|
|
|
عوازل مقاومة الجهد
|
500 في آر إم إس
|
|
|
مقاومة العزل
|
≥5000MΩ
|
|
|
|
موصل خارجي
|
عادي ≥2.5mΩ
|
|
موصل المركز
|
عادي ≥6mΩ
|
|
|
VSWR
|
.31.3
|
|
| VSWR | تيار مستمر ~ 18 جيجا هرتز | 18 جيجا هرتز ~ 26.5 جيجا هرتز | 26.5 ~ 40 جيجا هرتز | |
| مستقيم | .251.25 | .31.3 | .41.4 | |
| الزاوية اليمنى | .31.3 | |||
| محول | .251.25 | .31.3 | .41.4 | |
| آحرون | .31.3 |
أبعاد المخطط التفصيلي لـ SMA إلى SMP من Jack إلى Jack: SMA/SMP-KK10 حتى 18 جيجا هرتز
أخرى مماثلة على التواليSMA إلى SMP جاك إلى جاك: SMA/SMP-KK3
أخرى مماثلة على التواليمقبس SMA إلى محول مقبس SMP: SMA/SMP-KK9
التطبيقات:
Xi'an Elite Electronic هي شركة رائدة في تصنيع موصلات ومحولات الترددات اللاسلكية ومكونات الميكروويف/الدليل الموجي وتجميعات الكابلات، وتعمل في مجال الطيران والطيران والملاحة والاتصال عبر الأقمار الصناعية والرادار،الاتصالاتالحقول لأكثر من 23 عاما.
التخصيص:
خدمات تخصيص المنتج لأطوال مختلفة SMAموصلات المحول المحوري SMP RFمتوفرة:
اسم العلامة التجارية: ELT
موك: 200 جهاز كمبيوتر شخصى
السعر: حسب الكمية
من فضلك أرسل لنا الرسم أو التفاصيل وسنسمح لمهندسنا بترتيب التقييم أو نوصينا بالنموذج البديل أو تقديم الحل الخاص بنا لك.
يمكننا أيضًا توفير التخصيص للموصلات مثلSMA، SSMA، SMP، SSMP(SMPM)، CSMP(SMPS)، ASMP، N، TNC، TNCA، BMA، SBMA، 2.92 مم، 2.4 مم، 1.85 مم، موصلات Micro D،أحمال الترددات اللاسلكية،الهوائيات، المرشحات، مقسمات الطاقة، المقرنة.
التعبئة والشحن:
التعبئة والتغليف لSMP مستقيمموصلات محول محوري للترددات اللاسلكية:
1 قطعة/كيس بلاستيكي صغير
10 قطع/كيس بلاستيكي أكبر
100 قطعة/صندوق كرتوني
SMPموصلات محول محوري للترددات اللاسلكيةتأتي معبأة بشكل آمن في صندوق صغير من الورق المقوى لضمان حمايتها أثناء الشحن. يوجد على الصندوق اسم المنتج ومواصفاته لسهولة التعرف عليه.
للشحن، SMP Straightموصلات محول محوري للترددات اللاسلكيةيتم وضعها في كارون. سنقوم بتزويد رقم التتبع بعد الشحن.
