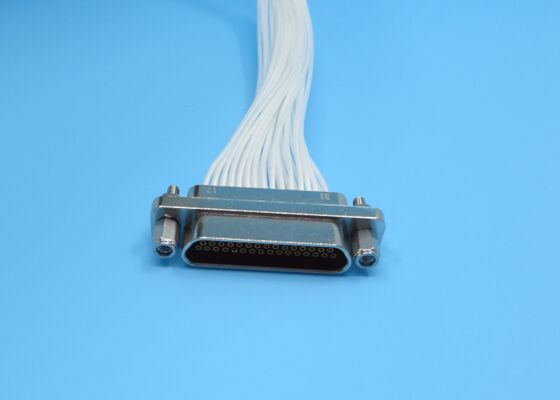

موصل سلسلة J30J مستطيل 51 يتصل بوعاء أنثى مع سلك للاتصالات اللاسلكية
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | موصلات سلسلة J30J | اسم آخر: | موصلات مايكرو د |
|---|---|---|---|
| قائد المركز: | سبيكة النحاس ، طلاء الذهب | الموصل الخارجي: | سبيكة الألومنيوم ، طلاء نيكل |
| أسلوب: | وعاء أنثى | دوف: | 800 فولت |
| إنهاء الاتصال: | تجعيد | مقاومة العزل: | ≥5000MΩ |
| الاتصال/دبوس: | 51 جهة اتصال | العزل الكهربائي: | PBT |
| درجة حرارة التشغيل: | -55 درجة مئوية ~ +125 درجة مئوية | درجة حرارة التخزين: | -55 درجة مئوية ~ +125 درجة مئوية |
| كابل التزاوج: | AFR-250، سلك أبيض 0.10 مم 2 ~ 0.15 مم 2 | طول السلك: | 1000 مم، 500 مم، 300 مم، 200 مم |
| التخصيص: | طول سلك مختلف | ||
| إبراز: | رابط مستطيل من سلسلة J30J 51 جهة اتصال,ربط الحاوية الأنثوية للاتصالات اللاسلكية,رابط سلسلة J30J مع الأسلاك,female receptacle connector for wireless communication,J30J Series connector with wire |
||
وصف المنتج:
تم تصميم الموصلات المستطيلة الصغيرة من سلسلة J30J لتطبيقات تتطلبالحجم المدمج للغاية، والبنية الخفيفة الوزن، والموثوقية العاليةكموصول مصغر عالي الكثافة تم تصميمه ليتحمل البيئات القاسية ، وتعمل سلسلة J30J كمكون حاسم فيالتصغير وتحسين الوزنمن الأنظمة الإلكترونية الحديثة.
نظام الاتصال
يحتوي على اتصالات مغلقة مرنة1.27 ملم مساحة اتصاللأداء كهربائي مستقر
تكوينات الاتصال المتاحة:9، 15، 21، 25، 31، 37، 51، 66، 74، و 100 دبوس.
يتم بناء الاتصالات منسبيكة نحاسية مطلية بالذهبلتوفير مقاومة اتصال منخفضة ومقاومة جيدة للتآكل.
يحتوي على اتصالات مغلقة مرنة1.27 ملم مساحة اتصاللأداء كهربائي مستقر
تكوينات الاتصال المتاحة:9، 15، 21، 25، 31، 37، 51، 66، 74، و 100 دبوس.
يتم بناء الاتصالات منسبيكة نحاسية مطلية بالذهبلتوفير مقاومة اتصال منخفضة ومقاومة جيدة للتآكل.
السكن والحماية
محجوزة في صلبةسبيكة الألومنيوم مع طبقة النيكل غير الكهربائيةمن أجل المتانة والحصان الفعال.
مجهزة بربط خيوط لضماناتصال آمن ومقاوم للهزاتفي ظروف تشغيل صعبة.
محجوزة في صلبةسبيكة الألومنيوم مع طبقة النيكل غير الكهربائيةمن أجل المتانة والحصان الفعال.
مجهزة بربط خيوط لضماناتصال آمن ومقاوم للهزاتفي ظروف تشغيل صعبة.
خيارات الإنهاء
يدعم العديد من أنماط الإنهاء، بما في ذلكإنهاء اللحام ، تركيب الزاوية المستقيمة / PCB المستقيمة ، وتجميع crimp-to-wire.
يدعم العديد من أنماط الإنهاء، بما في ذلكإنهاء اللحام ، تركيب الزاوية المستقيمة / PCB المستقيمة ، وتجميع crimp-to-wire.
البيانات التقنية:
أبعاد الخطوط العريضة لمكونات الاتصال 51 من سلسلة J30J
| نموذج المنتج |
J30J-51ZKP-500 (51دبوسة، منفذ إناثي، طول السلك 500mm) |
||
| التقنية | المواد والتشطيب | ||
| عائق | / | مدرب المركز | سبيكة النحاس، طلاء بالذهب |
| DWV | 800 فولت | موصل خارجي | سبيكة الألومنيوم، طلاء النيكل |
| مقاومة العزل | > 5000MΩ | عازل الديليكتريك | PBT |
| الحرارة | درجة حرارة التشغيل: -55°C~+125°C درجة حرارة التخزين: -55°C~+125°C | ||
التطبيقات:
وصلاتنا اللاسلكية تعمل كمركز عصبي موثوق به لنظم الطيران والفضاء والإلكترونيات
تم تصميمها لتحمل الاهتزازات ودرجات الحرارة القصوى، وتضمن نقل إشارات الميكروويف بدون خسارة تحت ظروف تشغيل معقدةوأنظمة القياس عن بعد والتحكمتلبية متطلبات الكابلات عالية الكثافة من رادار المصفوفة المرحلية وأقمار الصناعية LEO، ونحن نقدم خفيفة الوزن، حلول التوصيل المتعددة القنوات المصغرة،الحفاظ على نجاح مهماتكم الأكثر أهمية.
التخصيص:
تخصيص أجهزة اتصال سلسلة J30J الخاصة بك مع إلكترونيات النخبة خدمات تخصيص المنتج:
يمكننا أيضا تخصيص الدبابيس الخاصة مثل الدبابيس 12، 24، 35، 39، 41، سنقوم بترتيب تقييم المشروع من قبل مهندسنا قبل التخصيص.
التعبئة والشحن:
- العبوة:
ويتم تعبئة سلسلة J30J في صندوق كرتوني متين لمنع التلف أثناء الشحن.
- الشحن:
نحن نستخدم فيدكس أو دي إتش إل أو الشحن الجوي لضمان التسليم الآمن وفي الوقت المناسب من J30J سلسلة الاتصالات الخاصة بك.
