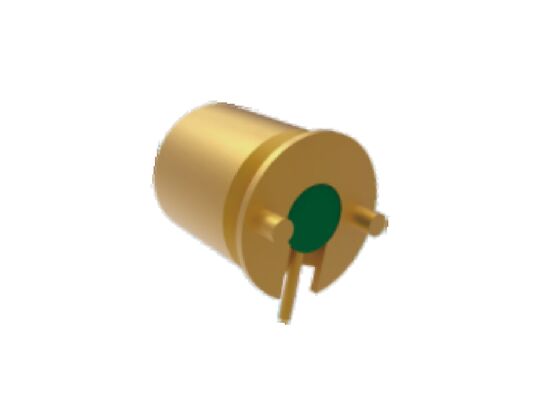

مختومة بإحكام SMP مستقيم ثنائي الفينيل متعدد الكلور السلس تتحمل أنثى جاك سطح جبل 40 جيجا هرتز 50Ω

صورة كبيرة : مختومة بإحكام SMP مستقيم ثنائي الفينيل متعدد الكلور السلس تتحمل أنثى جاك سطح جبل 40 جيجا هرتز 50Ω افضل سعر

تفاصيل المنتج:

مكان المنشأ:	شيان ، الصين
اسم العلامة التجارية:	ELT
إصدار الشهادات:	Rohs，ISO Certificates
رقم الموديل:	SMP (M) -JHD457-S-WP

شروط الدفع والشحن:

الحد الأدنى لكمية:	في الأوراق المالية
الأسعار:	Depending on the quantity
تفاصيل التغليف:	1pcs/bact bag ؛ 10 bags/carton
وقت التسليم:	6-8 أسابيع للإنتاج الجديد
شروط الدفع:	T / T أو LC
القدرة على العرض:	كالمتطلبات

مفصلة وصف المنتج

اسم المنتج:	موصل SMP RF	مركز الاتصال:	سبائك النحاس، مطلية بالذهب
صدَفَة:	سبائك النحاس، مطلية بالذهب	تكرار:	تيار مستمر ~ 18 جيجا هرتز
دوف:	500 فولت	الجهد المقنن:	170 فولت
المعاوقة:	50Ω	مقاومة العزل:	5000 أوم
نطاق درجة الحرارة:	-55 درجة مئوية ~ +125 درجة مئوية	جنس:	انثى / جاك
تصاعد:	جبل سطح ثنائي الفينيل متعدد الكلور	عازل:	زجاج
عينات:	متاح، في المخزون
إبراز:	موصل SMP RF محكم الغلق,موصل SMP مستقيم للوحة PCB بتردد 40 جيجاهرتز,مقبس SMP أنثى للتركيب السطحي , SMP straight PCB connector 40GHz , SMP female jack surface mount

وصف المنتج:

SMP PCB المستقيم المحدودة Detent /Smooth Bore Jack سطح الإناث 50 أوم

وصلات SMP RF من Elite Electronics لديها أداء VSWR منخفض حتى40 غيغاهرتز.تقدم أقصى قدر من مرونة التصميم، وتشمل محفظتناخيارات التثبيت المستقيم والزاوية المستقيمة والشريط,أجهزة التثبيت و الكابلات SMP.نحن نفهم أن كل تطبيق لديه متطلبات فريدة، وهذا هو السبب في أننا نقدم ثلاثة تكوينات منفصلة من الشاشة الذكور:

SMP قوة الإدراج والإخراج: التخفيف الكامل > التخفيف المحدود > الحفرة السلسة

1. إيقاف كامل

الخصائص الميكانيكية:هذا هو نوع واجهة SMP مع أقوى قوة الاحتفاظ. فإنه يتطلب قوة إدراج كبيرة، وصوت "نقر" متميز يشير إلى أنه مقفل تماما في مكانه.
المزايا:إنها توفر أفضل مقاومة للهزات والصدمات، مما يضمن اتصالًا مستقرًا للغاية لا يتم فصل الاتصال به بشكل سهل عن طريق الخطأ.
العيوب:نظرًا للاتصال الضيق ، فإن قوة سحب كبيرة مطلوبة لفكها. يؤثر التزاوج والتزاوج المتكرر بشكل كبير على عمر الخدمة ، والذي عادة ما يكون حوالي 100 دورة فقط.
التطبيقات:تستخدم في المقام الأول في المناسبات التي تتطلب استقرارًا عالًا ، مثل أنظمة الأفيونيكس والرادار. غالبًا ما تستخدم في اتصالات الكابلات التي نادراً ما يتم فصلها بمجرد تثبيتها.

2. إيقاف محدود

الخصائص الميكانيكية:المعروف أيضاً باسم "التخفيف المحدود" ، يصل إلى توازن بين قوة الاحتفاظ وسهولة الاستخدام. تقع قوة اتصالها بين قوة التخفيف الكامل والحفرة السلسة.
مزايا الأداء:بالمقارنة مع Full Detent ، فمن الأسهل أن تتزاوج وتتخلص من التزاوج ، مع توفير استقرار اتصال أفضل من Smooth Bore.مناسبة لسيناريوهات الاختبار التي تتطلب اتصالات وقطع متكررة.
العيوب:على الرغم من أنها أكثر متانة من Full Detent ، إلا أن عمر خدمتها لا يزال ليس طويلاً مثل نوع Smooth Bore.
التطبيقات:مناسبة للغاية لقياسات الدقة والمعدات الوحيدة التي تتطلب صيانة متكررة. وهو خيار شائع في مجال الاختبار والقياس.

3. حفرة ناعمة

الخصائص الميكانيكية: هذه الواجهة لا تحتوي على هيكل إيقاف (قفل) ، مما يؤدي إلى الحد الأدنى من قوة الاحتفاظ بالاتصال. إدخال وإزالة كلاهما سهلة للغاية.
المزايا:يسمح ببعض أخطاء عدم التنسيق في الاتجاهات المحورية والشعاعية ، مما يجعله مناسبًا للغاية لتطبيقات التزاوج العمياء عالية الكثافة. لديه أطول عمر دورة التزاوج.
العيوب:استقرار الاتصال هو الأسوأ؛ فهي عرضة للانفصال أو فصل عند تعرضها لقوى سحب خارجية أو اهتزازات قوية.
التطبيقات:تستخدم بشكل رئيسي في الاتصالات عالية الكثافة بين اللوحات، أو أنظمة التشبيه العمياء، أو مناسبات القياس غير الدقيقة.مثل الهوائيات المتعددة المراحل ومعدات الاتصالات المجمعة بشكل كثيف

مقياس المخططمن المستقيمSMP RF Connector إمرأة PCB سطح Mount Connector SMP ((M) - JHD457-S-WP حتى 40GHz

الملاحظة1:عمق التفاعل 2.79 ملم، مغلقة بإحكام بالزجاج

أبعاد المخطط المماثلةمن المستقيمSMP RF Connector إمرأة PCB سطح Mount Connector SMP-JHD72 فوق tp 18GHz:

مختومة بإحكام SMP مستقيم ثنائي الفينيل متعدد الكلور السلس تتحمل أنثى جاك سطح جبل 40 جيجا هرتز 50Ω 1

الملاحظة1:عمق التفاعل 2.79 ملم

التطبيقات:

إلكترونيات شيان النخبة هي أ الرائدة في تصنيع أجهزة الاتصال اللاسلكية / الميكروويفية / الموجهات الموجية ، المحولات& تجمعات الكابلات خدمة صناعة الطيران والطيران والملاحة والقمر الصناعي والرادار والاتصالات والإلكترونيات.
مختومة بإحكام SMP مستقيم ثنائي الفينيل متعدد الكلور السلس تتحمل أنثى جاك سطح جبل 40 جيجا هرتز 50Ω 2

التعبئة والشحن:

العبوة:

أبعاد العبوة: علبة خارجية صغيرة بطول 26.5 سم * 18.5 سم * H14 سم

الشحن:

وقت الشحن: 5-10 أيام عمل لمكونات المكونات المتكافئة الراديوية المتداولة. للإنتاج الجديد، فإنه سيستغرق حوالي 6-10 أسابيع،المحافظةلضمان جودة المنتج قبل الشحن.

مختومة بإحكام SMP مستقيم ثنائي الفينيل متعدد الكلور السلس تتحمل أنثى جاك سطح جبل 40 جيجا هرتز 50Ω 3
