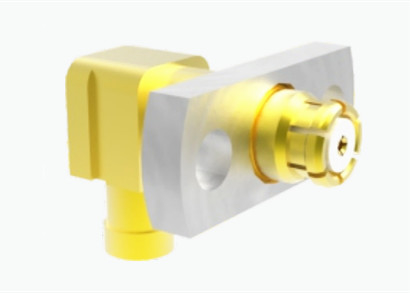

SMP إمرأة الزاوية اليمنى ربط RF مع 360 درجة حرة تدوير اللفافة للكابل CXN3506/MF108A

صورة كبيرة : SMP إمرأة الزاوية اليمنى ربط RF مع 360 درجة حرة تدوير اللفافة للكابل CXN3506/MF108A افضل سعر

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	ELT (Elite)
إصدار الشهادات:	ISO-9001-2015
رقم الموديل:	SMP-KWF506-304

شروط الدفع والشحن:

الحد الأدنى لكمية:	100PCS
الأسعار:	negotiable
تفاصيل التغليف:	علبة تصدير قياسية
وقت التسليم:	في غضون 5-7 أيام عمل (للأسهم)
شروط الدفع:	T/T، ويسترن يونيون، L/C
القدرة على العرض:	1000000 قطعة في الشهر

مفصلة وصف المنتج

اسم المنتج:	SMP RF المحوري المحوري	طلاء:	صفيحة ذهبية
عائق:	50Ω	شهادة:	الصينية
الجنس:	أنثى	نمط الجسم:	زاوية مستقيمة
حياة:	500 دورة	طريقة التركيب:	جبل شفة
إبراز:	CXN3506/MF108A كابل SMP RF Connector , SMP إمرأة الزاوية اليمنى RF Connector

SMP إمرأة الزاوية اليمنى ربط RF مع 360 درجة حرة تدوير اللفافة للكابل CXN3506/MF108A

مقدمة SMP RF Connector

إن SMP هو مكون صغيري للاتصال الجماعي الراديوي الذي يحتوي على حجم صغير وخفيف الوزن وأداء زلزالي ممتاز ومدى تردد عمل واسع.يعمل حتى 30GHz (موصول SMP عالي الأداء لدينا يمكن أن يصل إلى 40GHz)، ويأتي القابس في ثلاثة أشكال واجهة: إيقاف كامل، إيقاف محدود، والثقب غير الخيط (بما في ذلك مع الفرامل).هذه الخيارات المختلفة للواجهة يمكن أن تلبي احتياجات الحركة المحورية أو الشعاعية أثناء التزاوج المكفوف عند استخدام موصلات النطاق العريض معًاوهي مناسبة لحالات التثبيت التي تتطلب موثوقية عالية وكثافة وحدات.

المواصفات

ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.

الخصائص الكهربائية
عائق	50Ω
نطاق التردد	DC ~ 40GHz
الجهد القياسي	170VRMS*
الكهرباء المقطوعة مقاومة الجهد	500VRMS*
مقاومة العزل	≥2000MΩ
المقاومة المركزية	الموصل الخارجي	عادي≤2.5mΩ، الختم≤4mΩ
	موصل مركزي	عادي≤6mΩ، الختم≤26mΩ
VSWR	≤1.3
الخصائص المادية والميكانيكية
مدرب المركز	ذكر	سن-بي برونزية ، مطلية بالذهب
	الإناث	برونز البريليوم، مطلية بالذهب
اتصال مرن	برونز البريليوم	مغلفة بالذهب
القشرة والأجزاء المعدنية الأخرى	النحاس الفولاذ المقاوم للصدأ	المصفوفة بالذهب
عازلات	تجميد الزجاج/PTFE/PEI
معدل تسرب المنتج الصامد	1.01325×10-3Pa·cm3/s

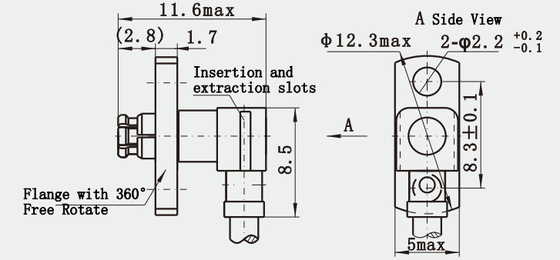

رسم مفصلSMP إمرأة الزاوية اليمنى ربط RF مع 360 درجة حرة تدوير اللفافة للكابل CXN3506/MF108A:

SMP إمرأة الزاوية اليمنى ربط RF مع 360 درجة حرة تدوير اللفافة للكابل CXN3506/MF108A 0

خصائص SMP Connector:

1نوع الاتصال المضغوط: يستخدم رابط SMP تصميمًا مضغوطًا يسمح بالاتصال والفك السريع والسهل.

2أشكال واجهة متنوعة: يوفر ثلاثة أنواع من الواجهات: إيقاف كامل، إيقاف محدود، وفتحة غير متدلية (بما في ذلك مع الكبح) ، وتلبية متطلبات الاتصال المختلفة.

3خيارات التقطيع: بالإضافة إلى نوع الضغط ، تتوفر أنواع التقطيع من مرفق SMP ، مما يوفر للمستخدمين المزيد من الخيارات.

التطبيقات:

يعد كابل الاتصال SMP مثاليًا لتطبيقات الترددات الراديوية عالية الكثافة / الموجات الدقيقة بسبب تصميمه المدمج ، والقدرة القوية على التكيف ، والتشغيل المريح.أشكال الواجهة المختلفة وتصميمها السهل الاستخدام يسمح بالاتصالات السريعة والموثوقة أو فصلها في بيئات مختلفة، تلبية متطلبات تكنولوجيا الاتصال الحديثة عالية الأداء.
