SMP Full Detent RF Connector 2.79in الواجهة 500VRMS* الجهد المسموح به
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | SMP RF المحوري المحوري | نمط جسم الموصل: | زاوية مستقيمة / قائمة |
|---|---|---|---|
| عائق: | 50Ω | شهادة: | الصينية |
| المدى الطويل: | 500 دورة | المواد: | النحاس / الفولاذ المقاوم للصدأ |
| طريقة التركيب: | 2 ثقوب شفة جبل | الجنس: | ذكر/أنثى |
| إبراز: | ربط الراديو الراديوي الذكر,SMP Full Detent RF Connector (إصلاح كامل لجهاز التشغيل الراديوي),رابط 500VRMS RF,SMP Full Detent RF Connector,500VRMS RF Connector |
||

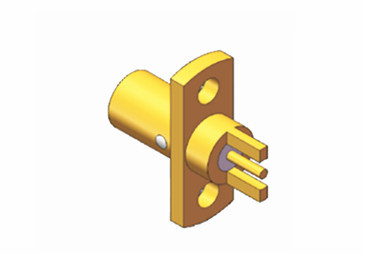

سلسلة SMP 2-حفرة الذكور فلانج ربط الراديوي مع التوقف الكامل وعمق 2.79 بوصة واجهة
مقدمة SMP RF Connector
واجهة SMP هي مرفق مضغوط ، يقيس على نفس المقياس مثل مرفقات MMCX ، ولكن يحتوي على نطاق تردد من DC إلى 40GHz.تستخدم هذه السلسلة الارتباطية محولات عائمة من امرأة إلى امرأة (يشار إليها عادة باسم الرصاصات) لألواح التراص مجهزة بموصولات SMP الذكور PCBيسمح الهيكل القوي والقدرة على استيعاب الاختلالات الإشعاعية والمحورية بحلول الترابط العمياء.يتم استخدام واجهة SMP عادة في وحدات محاورية مصغرة عالية التردد.
الخصائص والفوائد
- نطاق التردد: DC - 40GHz
- المعيار الصناعي حسب MIL-STD-348
- الفولاذ المقاوم للصدأ المصفوف بالذهب والمعطّل
- ربط الضغط أو المقطعة
- خيار الذكور والإناث ، الزاوية المستقيمة واليمينية
- النوع العادي والخيوط الحازمة إصلاح اللفافة والخيط في اختيار
- المقبس لديه ثلاثة أشكال واجهة - إيقاف كامل ، إيقاف محدود ومسطحة سلسة ((بما في ذلك الكبح).
- وصلات مخصصة متوفرة
المواصفات
| الخصائص الكهربائية | ||
| عائق | 50Ω | |
| نطاق التردد | DC ~ 40GHz | |
| الجهد القياسي | 170VRMS* | |
| مقاومة العزل | ≥2000MΩ | |
| الكهرباء المقطوعة مقاومة الجهد | 500VRMS* | |
|
المقاومة المركزية
|
الموصل الخارجي | عادي≤2.5mΩ، الختم≤4mΩ |
| موصل مركزي | عادي≤6mΩ، الختم≤26mΩ | |
| VSWR | ≤1.3 | |
| الخصائص المادية والميكانيكية | ||
| مدرب المركز | ذكر | Sn-P البرونز، مطلية بالذهب |
| الإناث | برونز البريليوم، مطلية بالذهب | |
| اتصال مرن | برونز البريليوم | مغلفة بالذهب |
| القشرة والأجزاء المعدنية الأخرى | النحاس الفولاذ المقاوم للصدأ | المصفوفة بالذهب |
| عازلات | تجميد الزجاج/PTFE/PEI | |
| معدل تسرب المنتج الصامد | 1.01325×10-3Pa·cm3/s | |

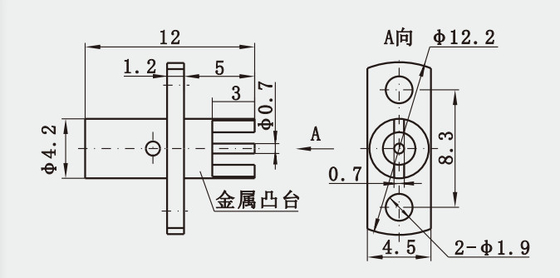

رسم مفصل
سلسلة SMP 2-حفرة الذكور فلانج ربط الراديوي مع التوقف الكامل وعمق 2.79 بوصة واجهة:
|
رقم الطراز
|
أسلوب الواجهة
|
ملاحظة |
|
SMP-JFD89
|
إيقاف محدود
|
|
| SMP-JFD97G | إيقاف محدود | |
| SMP-JFD98G | إيقاف محدود | |
| SMP-JFD101 | إيقاف محدود |
التطبيقات
الاتصالات اللاسلكية: يتم استخدام موصلات RF المتكافئة على نطاق واسع في أنظمة الاتصالات اللاسلكية ، مثل محطات الاتصالات المتنقلة ، ومعدات الاتصالات عبر الأقمار الصناعية وأنظمة الرادار.يستخدمون لتوصيل أجهزة الإرسالأجهزة استقبال والهوائيات لنقل الإشارات وتوزيعها.
ملاحظة:
لدينا أكثر من 10000 نوع منرابط SMP، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل-أجل.
