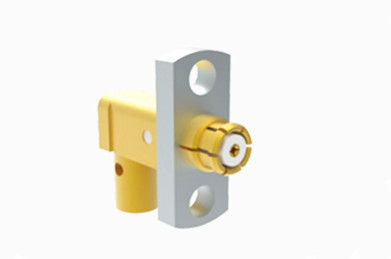

SMP إمرأة الزاوية اليمنى 2 حفرة فلانج ربط RF للاتصال CXN3506/MF108A

SMP Female Right Angle 2-hole Flange RF Connector for CXN3506/MF108A Connector
SMP Female Right Angle 2-hole Flange RF Connector for CXN3506/MF108A Connector SMP Female Right Angle 2-hole Flange RF Connector for CXN3506/MF108A Connector

صورة كبيرة :  SMP إمرأة الزاوية اليمنى 2 حفرة فلانج ربط RF للاتصال CXN3506/MF108A افضل سعر

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: ELT (Elite)
إصدار الشهادات: CE ROHS
رقم الموديل: SMP-KWF506-161
شروط الدفع والشحن:
الحد الأدنى لكمية: 100PCS
الأسعار: Negotiable
تفاصيل التغليف: كرتون التصدير القياسي
وقت التسليم: في غضون 3 أسابيع
شروط الدفع: T / T ، ويسترن يونيون ، L / C.
القدرة على العرض: 1000000 قطعة في الشهر
مفصلة وصف المنتج
اسم المنتج: SMP RF المحوري المحوري تصفيح: مطلي بالذهب
معاوقة: 50Ω شهادة: CE بنفايات
المدى الطويل: 500 دورة جنس: أنثى
نمط الجسم: زاوية مستقيمة المواد: النحاس

SMP إمرأة الزاوية اليمنى 2 حفرة فلانج ربط RF للاتصال CXN3506/MF108A

SMP هو مرفق مكوكي RF مصغر ، يتميز بحجمها الصغير وخفيفة الوزن وأدائه الزلزالية الممتازة وعرض النطاق الترددي العملي الواسع.لديه تردد تشغيلي يصل إلى 30GHz (موصولاتنا عالية الأداء SMP يمكن أن تصل إلى 40GHz)، ويأتي القابس في ثلاثة أشكال واجهة: إيقاف كامل، إيقاف محدود، والثقب غير الخيط (بما في ذلك مع الفرامل).هذه الأشكال المختلفة للواجهة يمكن أن تلبي متطلبات الحركة المحورية أو الشعاعية في التزاوج العمياء عند استخدام الموصلات واسعة إلى واسعةفهي مناسبة لحالات التثبيت التي تتطلب موثوقية عالية وتقليد وحدات.

المواصفات

الخصائص الكهربائية
عائق 50Ω
نطاق التردد DC ~ 40GHz
الجهد القياسي 170VRMS*
الكهرباء المقطوعة مقاومة الجهد 500VRMS*
مقاومة العزل ≥2000MΩ
المقاومة المركزية الموصل الخارجي عادي≤2.5mΩ، الختم≤4mΩ
  موصل مركزي عادي≤6mΩ، الختم≤26mΩ
VSWR ≤1.3
الخصائص المادية والميكانيكية
مدرب المركز ذكر سن-بي برونزية ، مطلية بالذهب
  الإناث برونز البريليوم، مطلية بالذهب
اتصال مرن برونز البريليوم مغلفة بالذهب
القشرة والأجزاء المعدنية الأخرى النحاس الفولاذ المقاوم للصدأ المصفوفة بالذهب
عازلات تجميد الزجاج/PTFE/PEI
معدل تسرب المنتج الصامد 1.01325×10-3Pa·cm3/s


الخصائص والفوائد

1التصميم المصغّر: أجهزة توصيل SMP صغيرة جداً، مما يجعلها مناسبة للتطبيقات ذات المساحة المحدودة، مثل الطيران والفضاء، وأجهزة الاتصال المحمولة.

2خفيفة الوزن: يسهم الحجم الصغير لموصلات SMP أيضًا في طبيعتها الخفيفة ، وهو أمر مهم للحد من الوزن الإجمالي للأنظمة ،حاسمة بشكل خاص في صناعة الطيران والفضاء.

3مقاومة الصدمات الممتازة: تم تصميم موصلات SMP لتحمل الاهتزازات والصدمات الميكانيكية ، مما يجعلها مثالية للبيئات عالية الصدمات مثل التطبيقات العسكرية والفضاءية.

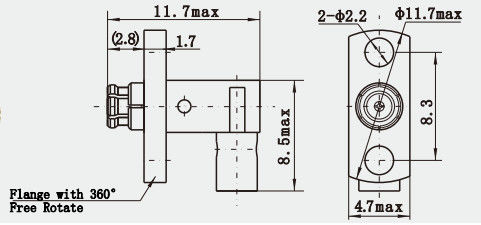

رسم مفصل SMP إمرأة الزاوية اليمنى 2 فتحة فلانج ربط RF للاتصال CXN3506/MF108A:

SMP إمرأة الزاوية اليمنى 2 حفرة فلانج ربط RF للاتصال CXN3506/MF108A 0

التطبيقات:

1أجهزة: في الأجهزة المعقدة حيث نقل الإشارة الدقيق والمساحة المحدودة أمر بالغ الأهمية، يوفر مكونات SMP اتصالات مستقرة.

2أنظمة الأمن والمراقبة: بالنسبة لجهاز المراقبة السلكية واللاسلكية وغيرها من أجهزة المراقبة، يمكن أن توفر موصلات SMP مسارات إشارة عالية السرعة اللازمة.

3التطبيقات البحثية والمختبرية: في البحوث العلمية وإعدادات المختبرات ، يتم استخدام موصلات SMP في العديد من تجارب RF و microwave ،بالإضافة إلى الاتصالات مع أدوات التردد العالي.

كتالوج المنتج:

مجموعات كابلات RF
توجيه الموجات إلى محول مكافئ
الأختام الحجرية من الزجاج إلى المعدن
رابط سلسلة J30J
المفاصل الدوارة الميكروويفية
محول الراديو الراديو
وصلة SMA/SSMA RF
وصلة SMP/SSMP RF
رابط RF من النوع N
رابط TNC RF
رابط RF MCX/MMCX
رابط BNC RF
أجهزة توصيل الموجات المليمترية ((2.4mm، 2.92mm)


ملاحظة:
لدينا أكثر من 10000 نوع منرابط SMP، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل
