تفاصيل المنتج:
شروط الدفع والشحن:
|
| المرفق: | SMP | اسم المنتج: | رابط SMP RF |
|---|---|---|---|
| جنس: | ذكر | نطاق التردد: | DC ~ 40 جيجا هرتز |
| معاوقة: | 50Ω | زجاج: | 7052 7070 |
| جسم: | النحاس | نوع التخفيف: | حجز محدود |

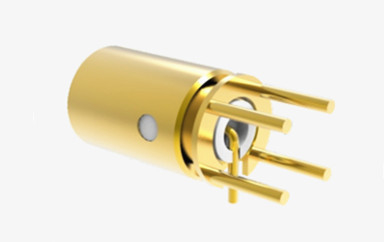

SMP الذكور PCB الحد من الارتباط مع ربط RF المتوقف عمق الانخراط 2.79
الـ SMP هو مرفق مكوكسي راديوي مصغّر للغاية يحتوي على آلية ربط ضغطية أو مفاجئة ، والتي تتميز بعامل شكلها الصغير ، والبناء الخفيف ،مقاومة استثنائية للأنشطة الزلزاليةتم تصميمه لدعم ترددات تصل إلى 30 جيجا هرتز ، مع بعض الطرازات القادرة على توسيع هذا النطاق إلى 40 جيجا هرتز.يقدم متغير القابس من SMP ثلاثة خيارات واجهة متميزة: إيقاف كامل ، إيقاف محدود ، وتفريغ سلس (يتضمن الاختلافات مع ميزات مكافحة الارتداد) ، وتقدم خيارات تركيب PCB ، وتثبيت الكابلات ، وخيارات محول في الخط ،هذا المرفق يوفر حلول اتصال متكيفة مناسبة لتطبيقات متعددة مثل التزاوج من لوح إلى لوح، وإعدادات التزاوج العمياء، وسيناريوهات تركيب الرف واللوحات، مع الحفاظ على مستويات عالية من كثافة التعبئة.SMP هو وصلة مثالية للبيئات التي تتطلب موثوقية عالية والتكيف.
المواصفات
| الخصائص الكهربائية | ||
| عائق | 50Ω | |
| نطاق التردد | DC ~ 40GHz | |
| الجهد القياسي | 170VRMS* | |
| مقاومة العزل | ≥2000MΩ | |
| الكهرباء المقطوعة مقاومة الجهد | 500VRMS* | |
| المقاومة المركزية | الموصل الخارجي | ≤4mΩ |
| موصل مركزي | ≤26mΩ | |
| VSWR | ≤1.3 | |
| الخصائص المادية والميكانيكية | ||
| مدرب المركز | ذكر | Sn-P البرونز، مطلية بالذهب |
| الإناث | برونز البريليوم، مطلية بالذهب | |
| اتصال مرن | برونز البريليوم | مغلفة بالذهب |
| القشرة والأجزاء المعدنية الأخرى | النحاس الفولاذ المقاوم للصدأ | المصفوفة بالذهب |
| عازلات | تجميد الزجاج/PTFE/PEI | |
| معدل تسرب المنتج الصامد | 1.01325×10-3Pa·cm3/s | |

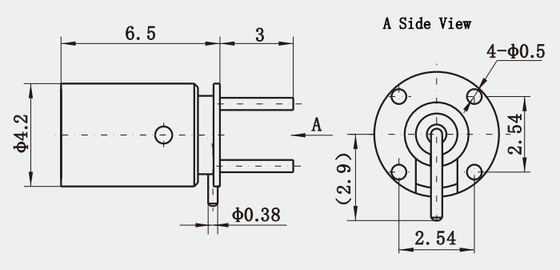

رسم مفصل
التطبيقات
1الأجهزة الإلكترونية الوحيدة: عامل الشكل الصغير لموصلات SMP يجعلها مثالية للاستخدام في الأنظمة الإلكترونية الوحيدة حيث هناك حاجة إلى اتصالات عالية الكثافة.هذا أمر شائع بشكل خاص في الصناعات مثل الطيران والفضاءالمعدات الدفاعية والاتصالات السلكية واللاسلكية حيث المساحة في قسط.
2تطبيقات الترددات الراديوية / الميكروويف: يتم استخدام وصلات SMP بشكل متكرر في الترددات الراديوية (RF) وتطبيقات الميكروويف لأنها يمكن أن تتعامل مع مجموعة واسعة من الترددات ،من DC إلى 40 GHz أو أعلىهذا يجعلها مناسبة لأنظمة الاتصالات، اتصالات الهوائيات، وتثبيتات النطاق العريض.
3نقل البيانات عالية السرعة: مع القدرة على دعم الترددات العالية ، يتم استخدام موصلات SMP أيضًا في التطبيقات التي تتطلب نقل البيانات عالية السرعة ،مثل معدات الشبكات وأنظمة الاتصالات الرقمية الأخرى.
الخصائص والفوائد
| مغلفة بالذهب |
| الصورة المصغرة |
| المتردد إلى 40 غيغاهرتز |
| حجم صغير |
| ربط الضغط أو المقطعة |
| التسريح الكامل، التسريح المحدود والحفرة السلسة |
| ربط PCB وربط الكابلات |
| خيار الذكور والإناث، الزاوية المستقيمة واليمينية |
| إصدارات تركيب الكابلات لكل من مواد الكابلات المرنة وشبه الصلبة |
| النوع الطبيعي والسقف المفتوح، وترسيخ اللحاء وترسيخ الخيط في الخيار |
