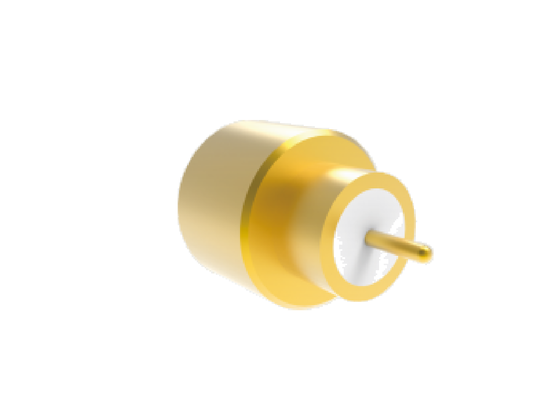

50Ω 40 جيجا هرتز SMPM التوصيل المحكم الإغلاق الكامل لحام ثنائي الفينيل متعدد الكلور مع دبوس OD 2.18mm موصلات الترددات اللاسلكية الفضائية مع فقدان الإدراج المنخفض
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | SMPM PCB موصلات الترددات اللاسلكية الفضائية | نموذج: | SMPM(MB)-JHD186-F |
|---|---|---|---|
| نطاق التردد: | 0.3MHz-40GHz | مقاومة: | 50Ω |
| دوف: | 500 فولت | مقاومة العزل: | ≥5000MΩ |
| قائد المركز: | ≥8mΩ. سبيكة كافار، مطلية بالذهب | الموصل الخارجي: | .53.5mΩ؛ سبيكة كافار، مطلية بالذهب |
| عازل: | زجاج شفاف عديم اللون | VSWR: | ≤1.4 |
| فقدان الإدراج: | .40.4 ديسيبل | معدل التسرب: | .01.01325×10-3Pa·cm3/s |
| درجة حرارة: | -55 درجة مئوية ~ 125 درجة مئوية | متانة: | 500 دورة |
| إبراز: | 40GHz SMPM ربط RF,ربط اللحام PCB مغلق بشكل مغلق,ربط RF الفضاء مع خسارة إدراج منخفضة |
||
50Ω 40GHz سدادة SMPM المغلقة بشكل مغلق إفلات كامل لشركة PCB Solder مع Pin OD 2.18mm الموصولات RF الفضائية مع انخفاض خسارة الإدراج
SMPM Aerospace RF Connectors هو وصلة مكافحة ضئيلة من نوع push-on RF. يحتوي على حجم مضغوط (أصغر من سلسلة SMP) ووزن خفيف وعرض النطاق الترددي العملي الواسع ،مع تردد تشغيل أقصى يصل إلى 50 غيغاهرتز.يتوفر رابط الذكر في نوعين من واجهات التواصل: الانفصال الكامل والحفرة السلسة. يسمح اتصالها المشترك بالشاشة العمياء بالطفو المحوري والشعاعي لهيكل التزاوج.وهي مناسبة لنقل إشارات الترددات الراديوية والموجات الدقيقة وكذلك تطبيقات التثبيت المكثف الوحيدة ، وتستخدم على نطاق واسع في مجالات المركبات والسفن والأقمار الصناعية.
SMPM خصائص تصميم موصلات RF في الفضاء الجوي
- التصميم المدمج
- تشغيل النطاق الترددي حتى 40GHz
- بناء صلب لتحقيق الموثوقية
- متوفرة في تكوينات متعددة: مستقيمة، زاوية مستقيمة، الحائط، وPCB وخيارات تركيب الفلينج
- خسارة VSWR المنخفضة وإدراج
واجهة مكونات SMPM للاتصالات اللاسلكية اللاسلكية
50Ω 40GHz سدادة SMPM مغلقة هرمياً معطلة بالكامل لحام PCB مع دبوس OD 2.18mm وصلات RF الفضاء الجوي مع خسارة إدراج منخفضة
رقم النموذج: SMPM ((MB) - JHD186-F
نموذج SMPM ذي الاختصار الهرماتي المماثل رقم نموذج SMPM ((1.7) ((MB) - JHD303-F
ملاحظة: يرجى الاتصال بالمبيعات بحرية للحصول على ورقة بيانات مفصلة.
ملاحظة: يرجى التحقق من الكتالوج لدينا لمزيد من النماذج المماثلة وفقا لطلبك.
تطبيقات أجهزة الاتصال اللاسلكية الفضائية
تتميز شيان إلكترونيات النخبة بحلول الترابط المنهجية للصناعات المطالبة بما في ذلك:
- أنظمة الطيران والفضاء
- معدات الملاحة والرادار
- أنظمة الاتصال
- أدوات القياس
- التطبيقات الإلكترونية
التعبئة والشحن
يتم تعبئة كل وصلة SMPM كاملة للاستعمال في مجال الفضاء الجوي RF Connectors بعناية لضمان الحماية خلال النقل:
نحن نستخدم خدمات مراسلة موثوقة للتسليم السريع، وتزويد العملاء بمعلومات تتبع عند الشحن.
