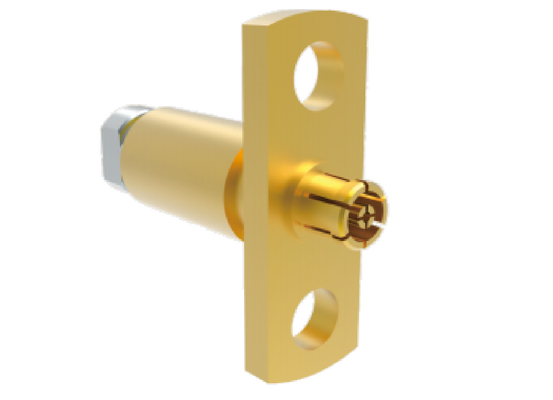

50Ω 50 جيجا هرتز SMPM أنثى شفة جبل موصلات RF الفضائية التزاوج لكابل منخفض الخسارة .086
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | SMPM أنثى موصلات الترددات اللاسلكية شفة الفضاء | نموذج: | SMPM(م)-KFB2-17 |
|---|---|---|---|
| نطاق التردد: | 0.3MHZ-50GHz | مقاومة: | 50Ω |
| دوف: | 500 فولت | مقاومة العزل: | ≥5000MΩ |
| قائد المركز: | ≥8mΩ. سبائك النحاس، مطلية بالذهب | الموصل الخارجي: | .53.5mΩ؛ سبائك النحاس، مطلية بالذهب |
| عازل: | PEI | VSWR: | ≤1.45 |
| فقدان الإدراج: | .40.4 ديسيبل | كابل التزاوج: | خسارة منخفضة .086 كابل |
| درجة حرارة: | -55 درجة مئوية ~ 125 درجة مئوية | متانة: | 500 دورة |
| إبراز: | 50 جيجا هرتز SMPM أنثى موصل شفة جبل,موصل RF الفضاء الجوي مع مقاومة 50Ω,كابل منخفض الخسارة موصل SMPM .086 |
||
موصل أنثى SMPM ذو شفة تثبيت 50 أوم 50 جيجاهرتز للتزاوج مع كابل منخفض الفقد 0.086 موصلات RF للطيران والفضاء
سلسلة موصلات SMPM هي موصلات RF محورية مصغرة تعمل بالدفع. تتميز بحجمها الصغير (أصغر من سلسلة SMP)، وخفة وزنها، وعرض نطاق تردد تشغيل واسع، مع تردد تشغيل أقصى يصل إلى 50 جيجاهرتز.يتوفر الموصل الذكر في نوعين من الواجهات: كامل التثبيت (full detent) وأملس (smooth bore). يسمح التوصيل الأعمى الخاص به بالطفو المحوري والقطري لهيكل التزاوج.وهو مناسب لنقل إشارات الترددات الراديوية والميكروويف بالإضافة إلى تطبيقات التركيب الكثيف المعياري، ويستخدم على نطاق واسع في المجالات المحمولة على المركبات والسفن والأقمار الصناعية.
ميزات تصميم SMPM لموصلات RF للطيران والفضاء
- تصميم مدمج
- نطاق تردد تشغيل يصل إلى 40 جيجاهرتز
- بناء قوي للموثوقية
- متوفر بتكوينات متعددة: مستقيم، زاوية قائمة، حاجز، خيارات تثبيت PCB وشفة
- VSWR منخفض وفقد إدخال منخفض
واجهة موصلات SMPM للطيران والفضاء
موصل أنثى SMPM ذو شفة تثبيت 50 أوم 50 جيجاهرتز للتزاوج مع كابل منخفض الفقد 0.086 موصلات RF للطيران والفضاء
رقم الموديل: SMPM(M)-KFB2-17
البيانات الفنية:
| العناصر | SMPM(M)-KFB2-17 | |||
| نطاق التردد | 0.04 جيجاهرتز ~ 18 جيجاهرتز | 18 جيجاهرتز ~ 26.5 جيجاهرتز | 26.5 جيجاهرتز ~ 40 جيجاهرتز | 40 جيجاهرتز ~ 50 جيجاهرتز |
| VSWR | ≤ 1.25 | ≤ 1.3 | ≤ 1.35 | ≤ 1.45 |
| فقد الإدخال | ≤ 0.25 ديسيبل | ≤ 0.3 ديسيبل | ≤ 0.35 ديسيبل | ≤ 0.45 ديسيبل |
ملاحظة: يرجى الاتصال بالمبيعات بحرية لمزيد من معلومات المنتج.
ملاحظة: يرجى التحقق من الكتالوج الخاص بنا لمزيد من الموديلات المشابهة حسب تطبيقك.
تطبيقات موصلات RF للطيران والفضاء
تتخصص شركة Xi'an Elite Electronics في حلول الربط البيني المنهجية للصناعات المتطلبة بما في ذلك:
- أنظمة الطيران والفضاء
- معدات الملاحة والرادار
- أنظمة الاتصالات
- أدوات القياس
- تطبيقات الإلكترونيات
التعبئة والشحن
يتم تعبئة كل موصل SMPM من موصلات RF للطيران والفضاء بعناية لضمان الحماية أثناء النقل:
نستخدم خدمات بريد موثوقة للتسليم الفوري، ونوفر للعملاء معلومات التتبع عند الشحن.
