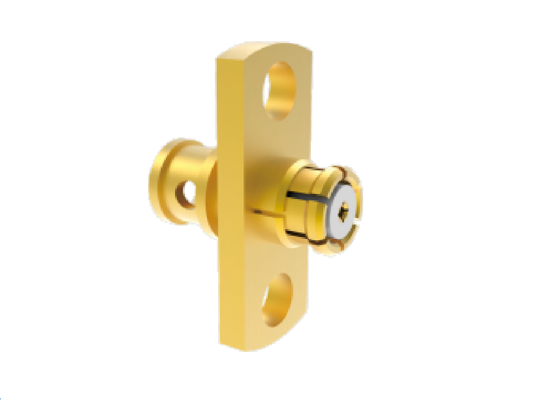

50Ω 18 جيجا هرتز SMP جاك 2 هول شفة موصلات الترددات اللاسلكية الفضائية التزاوج لكابل CXN3506
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | موصلات SMP Aerospace RF | نموذج: | SMP-KF506-25 |
|---|---|---|---|
| نطاق التردد: | 0.3 ميجا هرتز-18 جيجا هرتز | مقاومة: | 50Ω |
| دوف: | 500 فولت | مقاومة العزل: | ≥5000MΩ |
| قائد المركز: | ≥6mΩ. سبائك النحاس، مطلية بالذهب | الموصل الخارجي: | ≥3mΩ. سبائك النحاس، مطلية بالذهب |
| العوازل: | بتف | كابل التزاوج: | CNX3506 |
| VSWR: | .31.3 | فقدان الإدراج: | .40.4 ديسيبل |
| درجة حرارة: | -55 درجة مئوية ~ 125 درجة مئوية | متانة: | 500 دورة |
| إبراز: | 50Ω 18GHz SMP RF connector,2 ثقب فلانج الاتصال الطيران,جاك SMP للكابل CXN3506 |
||
موصلات RF ذات شفة بفتحتين SMP 50 أوم 18 جيجاهرتز، اقتران لموصل كابل CXN3506
كمكونات توصيل RF متحد المحور مصغرة فاخرة، تتميز موصلات سلسلة SMP بتصميم مدمج وتغطية تردد واسعة تصل إلى نطاق تشغيل أقصى يبلغ 40 جيجاهرتز. على عكس موصلات RF التقليدية الملولبة، فهي تعتمد هيكل اقتران سهل الدفع مع ثلاثة أنواع قفل مميزة لتلبية متطلبات التثبيت المتنوعة. يتيح تصميم التحمل العائم المدمج اقترانًا أعمى مريحًا، مما يعوض بفعالية انحراف التجميع في اتجاهات متعددة. بفضل التكيف الممتاز مع تصميم الوحدات المدمجة، تضمن هذه الموصلات عالية التردد نقل إشارات الميكروويف منخفضة الفقد، وتستخدم على نطاق واسع في الاتصالات المركبة على المركبات، ورادارات السفن، ومعدات الاتصالات الفضائية المركبة على الأقمار الصناعية للاتصال المستقر في البيئات القاسية.
ميزات تصميم SMP لموصلات RF الفضائية
- تصميم مدمج
- تشغيل نطاق التردد حتى 40 جيجاهرتز
- هيكل قوي للموثوقية
- متوفر بتكوينات متعددة: مستقيم، زاوية قائمة، حاجز، خيارات تثبيت PCB وشفة
- VSWR منخفض وفقد الإدخال
واجهة موصلات RF الفضائية SMP
موصلات RF ذات شفة بفتحتين SMP 50 أوم 18 جيجاهرتز، اقتران لموصل كابل CXN3506، MF108A
رقم الموديل: SMP-KF506-25 (قطر الكابل 2.3 مم)
موصلات RF فضائية أنثى مستقيمة SMP 50 أوم 18 جيجاهرتز، اقتران لموصل كابل CXN3506، MF108A
رقم الموديل: SMP-K506-45 (قطر الكابل 2.3 مم)
ملاحظة: يرجى التحقق من الكتالوج الخاص بنا لمزيد من الموديلات المماثلة وفقًا لتطبيقك.
التطبيقات
تتخصص شركة Xi'an Elite Electronics في حلول التوصيل البيني المنهجية للصناعات المتطلبة بما في ذلك:
- أنظمة الفضاء والطيران
- معدات الملاحة والرادار
- أنظمة الاتصالات
- أدوات القياس
- تطبيقات الإلكترونيات
التعبئة والشحن
يتم تعبئة كل موصل كابل SMP .086 من موصلات RF الفضائية بعناية لضمان الحماية أثناء النقل:
نستخدم خدمات ساعي موثوقة للتسليم الفوري، ونوفر للعملاء معلومات تتبع عند الشحن.
