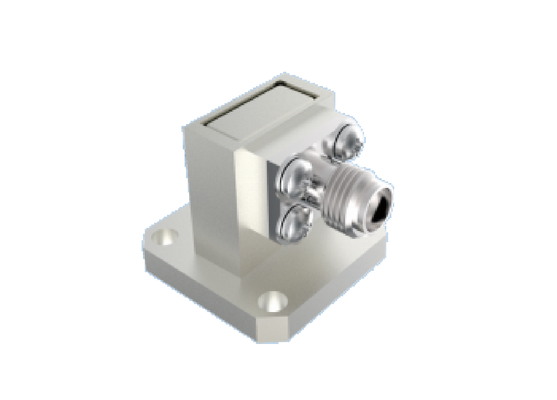

WR28 BJ320 الدليل الموجي للزاوية اليمنى إلى 2.92 مم K نوع محول محوري 26.4 جيجا هرتز - 38 جيجا هرتز Ka Band Aerospace Grade RF دليل موجي موصل انتقال محوري
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | محول WR28 إلى 2.92 ملم | نموذج: | BTZH-P1J-3 |
|---|---|---|---|
| نطاق التردد: | 26.4 جيجا هرتز ~ 38 جيجا هرتز | قائد المركز: | سبيكة النحاس ، طلاء الذهب |
| الموصل الخارجي: | سبائك الألومنيوم، لون الطبيعة الأكسدة الموصلة | بناء: | إنهاء الإطلاق |
| ميناء محوري: | 2.92 ملم من النوع K | منفذ الدليل الموجي: | BJ320/WR28 |
| طريقة جبل: | 4 ثقوب جبل شفة | VSWR: | .251.25 |
| فقدان الإدراج: | ≤0.25 ديسيبل | وزن: | ≥16 جرام |
| إبراز: | محول WR28 الموجه الموجي بزاوية مستقيمة,2.92mm K نوع الاتصال المحوري,التحول إلى الترددات الراديوية في مجال الفضاء الجوي |
||
وصف المنتج:
الدليل الموجي لموجة K-Type (2.92 مم).
تنتج شركة Elite Electronics دليلًا موجيًا من الدرجة الفضائية إلى محول متحد المحور، وهو متوفر في نوعين هيكليين: الإطلاق النهائي ونوع الزاوية اليمنى. يتراوح التردد من 5.3 جيجا هرتز إلى 145 جيجا هرتز. تتضمن منافذ الدليل الموجي المستطيلة: BJ70(WR137)، BJ84(WR112)، BJ100(WR90)، BJ120(WR75)، BJ140(WR62)، BJ180(WR51)، BJ220(WR42)،BJ260(WR34)، BJ320(WR28)، BJ400(WR22)، BJ500(WR19)، BJ620(WR15)، BJ740(WR12)، BJ900(WR10)، BJ 1200(WR8) غطاء الواجهة المحورية SMA، 2.92 مم، 2.4 مم و1.85 مم، 1.0 مم، سلسلة 0.8 مم. يدعم كل منفذ دليل موجي عرض النطاق الترددي الكامل للدليل الموجي. تتميز ببنية موثوقة،الأبعاد التفصيلية المدمجة والأداء الكهربائي الممتاز مع الاتساق الجيد والوزن الخفيف (≥20 جم)، تُستخدم هذه المنتجات على نطاق واسع في أنواع مختلفة من المركبات الفضائية.
موصلات 2.92mmWave المعروفة أيضًا باسم موصل النوع K، الموصل من النوع K عبارة عن موصل موجة مليمترية مستخدم على نطاق واسع مع أقصى تردد تشغيل يصل إلى 40 جيجا هرتز. موصلات 2.92 مم لدينا موصلات كابلات، وموصلات تركيب شفة، وموصلات حاجز. تتميز بواجهة عازلة للهواء، وهي قابلة للتبديل بالكامل ومتوافقة مع سلسلة SMA وموصلات 3.5 مم، مما يوفر فوائد رئيسية بما في ذلك الحجم الصغير والتصميم خفيف الوزن وتردد التشغيل العالي والاتصال المستقر والموثوق.
البعد المخطط التفصيليمن الدليل الموجي WR28 إلى موصلات من النوع K:
رقم الموديل:BTZH-P1J-3
المزيد من موصلات الدليل الموجي،من فضلك لا تتردد في الاتصال بنا للحصول على كتالوج المنتجات. |الحلول المخصصة المتاحة
التطبيقات:
شيان النخبة للإلكترونيات هي الشركة الرائدة في مجال حلول الربط البيني المنهجيتخدم بشكل رئيسي الفضاء والطيران والملاحة والرادار والاتصالات والقياس،إلكترونياتالحقول. يستخدم فخرنا عالي الجودة أجود المواد والعمليات الصارمة لضمان المتانة والموثوقية في البيئات القاسية.
التعبئة والشحن
التعبئة والتغليف:
الالدليل الموجي WR 28 إلى النوع K المحوري 2.92 ممالموصلاتيتم تعبئتها بعناية في الكرتون لضمان حمايتها أثناء النقل.
شحن:
نقوم بشحن الالدليل الموجي WR28 إلى النوع K المحوري 2.92 ممالموصلاتباستخدام خدمة بريد سريع موثوقة لضمان التسليم الآمن والسريع لعملائنا. سيحصل العملاء على رقم التتبع. بعد الشحن.
مقارنة منفذ الدليل الموجي
|
بي جيه (المعيار الصيني) |
WR | التردد (جيجاهرتز) | العرض الداخلي | الارتفاع الداخلي | التكرار المشترك. فرقة |
| BJ70 | WR137 | 5.38 ~ 8.17 | 34.85 | 15.8 | نطاق C/X |
| BJ84 | WR112 | 6.57~9.99 | 28.5 | 12.62 | اكس باند |
| BJ100 | WR90 | 8.20~12.50 | 22.86 | 10.16 | اكس باند |
| BJ120 | WR75 | 9.84~15.00 | 19.05 | 9.525 | كو التردد المنخفض. |
| BJ140 | WR62 | 11.90~18.00 | 15.8 | 7.9 | فرقة كو |
| BJ180 | WR51 | 15.80~24.00 | 12.95 | 6.48 | كو عالية/K التردد المنخفض. |
| BJ220 | WR42 | 18.00~26.50 | 10.67 | 5.33 | فرقة K |
| BJ260 | WR34 | 21.70~33.00 | 8.636 | 4.318 | كا التردد المنخفض. |
| BJ320 | WR28 | 26.50~40.00 | 7.112 | 3.556 | كا |
| BJ400 | WR22 | 33.00~50.00 | 5.69 | 2.845 | كا عالية التردد. / ش |
| بي جيه500 | WR19 | 39.20~59.60 | 4.775 | 2.388 | نطاق يو/في |
| BJ620 | WR15 | 50.00~75.00 | 3.759 | 1.88 | الفرقة الخامس |
| بي جيه740 | WR12 | 60.50~91.90 | 3.099 | 1.549 | فرقة إي |
| BJ900 | WR10 | 75.00~110.0 | 2.54 | 1.27 | فرقة دبليو |
| BJ1200 | WR08 | 92.20~140.0 | 2.032 | 1.016 | فرقة F |
