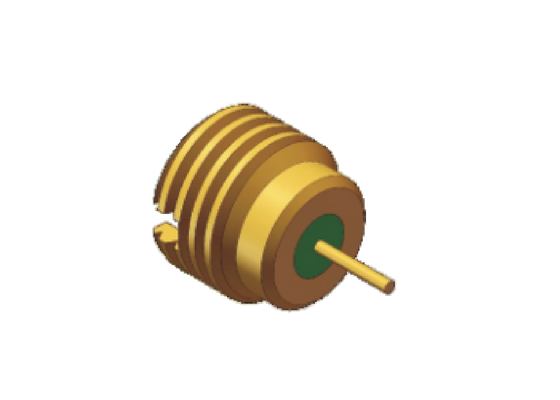

50Ω Hermetic glass dielectric SMPM Male Full Detent Bulkhead RF Coaxial Connector up to 40GHz

صورة كبيرة : 50Ω Hermetic glass dielectric SMPM Male Full Detent Bulkhead RF Coaxial Connector up to 40GHz افضل سعر

تفاصيل المنتج:

مكان المنشأ:	شيان ، الصين
اسم العلامة التجارية:	ELT
إصدار الشهادات:	ISO9001, IS014001
رقم الموديل:	SSMP-JYD18
الوثيقة:	SSMP-Male Bulkhead and Scre...ic.pdf

شروط الدفع والشحن:

الحد الأدنى لكمية:	موك 200 قطعة
الأسعار:	The price depend on the quantity
تفاصيل التغليف:	100pcs/bag أو زجاجة بلاستيكية ؛ 100pcs/كرتون كشرط
وقت التسليم:	8-12 أسبوعًا للإنتاج الجديد
شروط الدفع:	تي / تي، خطاب الاعتماد، د / ف
القدرة على العرض:	كالمتطلبات

مفصلة وصف المنتج

اسم المنتج:	موصلات الحاجز الذكور SMPM	نموذج:	SSMP-JYD18
مقاومة:	50Ω	نموذج الواجهة:	الحفاضة الكاملة
الجهد المقنن:	170 فولت	نطاق التردد:	0.3MHz-40GHz
مقاومة العزل:	≥5000MΩ	دوف:	500 فولت
قائد المركز:	سبيكة كافال، طلاء ذهبي	الموصل الخارجي:	سبيكة كافال، طلاء ذهبي
إبراز:	50Ω SMPM RF coaxial connector , hermetic glass dielectric SMPM connector , SMPM bulkhead RF connector 40GHz

50Ω Hermetic glass dielectric SMPM Male Full Detent Bulkhead RF Coaxial Connector up to 40GHz

SMPM Coaxial Connector – Miniature High-Shield RF Interconnect for High-Speed Data Transmission. Our SMPM coaxial connector is specially designed to meet compact small-form-factor packaging demands, delivering fully shielded RF interconnect solutions for high data rate, high-frequency signal applications.Boasting outstanding shielding performance, this miniature SMPM connector effectively reduces electromagnetic signal interference and loss, maintaining stable, optimal high-speed signal transmission performance. Matched with an SMPM female to female adapter, the SMPM RF connector forms a reliable board-to-board connection assembly. It can automatically offset radial and axial misalignment errors generated during PCB installation, greatly improving assembly tolerance and connection stability for compact electronic modules.

Ideal for aerospace, microwave test equipment, high-speed communication, mini radar and miniaturized wireless distribution systems.

Key Features

Physical Separation: Isolates spaces at both connector ends (e.g., device interior/exterior or separate cavities) to prevent electromagnetic interference and environmental effects (dustproof, waterproof)
Stable Fixation: Secures connector position against vibration or insertion/removal forces, maintaining consistent signal transmission

Product Specifications

Item	Value
Product Name	SMPM Male Bulkhead Connector
Model	SSMP-JYD18
Frequency Range	0.3MHz-40GHz
Impedance	50Ω
Rated Voltage	170V
DWV	500V
Insulation Resistance	≥5000MΩ
Center Conductor	Kaval Alloy, Gold Plating
Outer Conductor	Kaval Alloy, Gold Plating
Insulation Dielectric	Glass

Product Outline Dimensions (Screw M4 x 0.5-6g, Unit: mm)

Note 1: Hermetic | Note 2: Engagement Depth 1.4 | Note 3: Engagement Depth 2.11

Alternative Screw Model (M3.5 X 0.35-6g)

Our threaded locking series connectors feature multiple positioning platforms for secure board mounting and locking with compatible products.

Note 1: Hermetic | Note 2: Bonding Surface | Note 3: Engagement Depth 2.11

Applications

Microwave communication systems
Measurement equipment
Aerospace applications
Radar systems
Electronics fields

Elite Electronics manufactures SMPM connectors using premium materials and rigorous quality control processes to ensure exceptional durability and reliability in extreme environments.

Packaging & Shipping

Each Hermetic glass dielectric SMPM Male Full Detent Bulkhead RF Coaxial Connector up to 40GHz is carefully packaged in protective cartons to ensure safe transit. We use reliable courier services with tracking numbers provided for all shipments.
