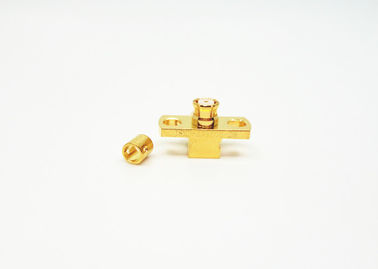

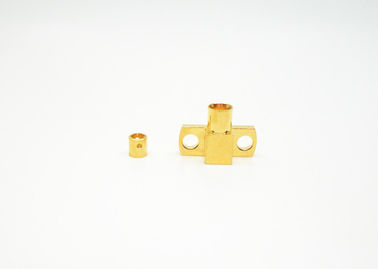

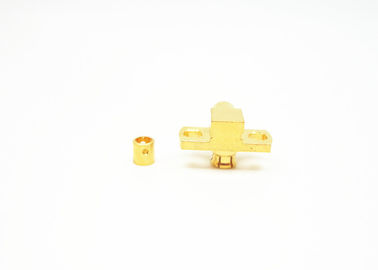

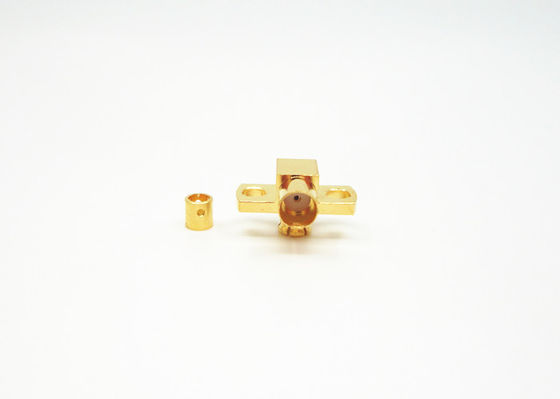

SMP RF الإناث الزاوية اليمنى رابط كوكسية الحجم المدمج
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | SMP RF المحوري المحوري | طلاء: | مطلي بالذهب / مطلي بالنيكل |
|---|---|---|---|
| عائق: | 50Ω | شهادة: | الصينية |
| المدى الطويل: | 500 دورة | البند: | موصل ذكر SMP |
| طريقة التركيب: | 2 فتحات الشفاه | النموذج: | SMP-KWF506-28 |
| إبراز: | موصل صغير smp,موصل smp coaxial |
||
2 حفرة فلانجز تركيب SMP RF المرفق الإناث الزاوية اليمنى كابل المرفق
إن SMP هو مكون صغيري للاتصال الجماعي الراديوي (RF coaxial connector) ، والذي يحتوي على خصائص الحجم الصغير والوزن الخفيف والأداء الزلزالي الممتاز والنطاق العريض العامل على نطاق واسع ، إلخ.تردد التشغيل يصل إلى 30GHz (منتجنا من وصلة SMP عالية الأداء يمكن أن تصل إلى 40GHz)، والشفرة لديها ثلاثة شكل واجهة - التخفيف الكامل ، التخفيف محدود والحفرة السلسة ((بما في ذلك مع الفرامل).توفر أجهزة توصيل الكابلات والمحولات في السلسلة حلًا للاتصال بين اللوحات، التطبيقات المكشوفة والرف واللوحات مع الحفاظ على كثافة الحزم.
التطبيقات
- الهوائيات
- النطاق العريض
- أجهزة
- أجهزة
- النطاق العريض
- الاتصال بين الطائرات
- الهوائيات المرحلية
المواصفات
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| الخصائص الكهربائية | ||
| عائق | 50Ω | |
| نطاق التردد | DC ~ 40GHz | |
| الجهد القياسي | 170VRMS* | |
| الكهرباء المقطوعة مقاومة الجهد | 500VRMS* | |
| مقاومة العزل | ≥2000MΩ | |
| المقاومة المركزية | الموصل الخارجي | عادي≤2.5mΩ، الختم≤4mΩ |
| موصل مركزي | عادي≤6mΩ، الختم≤26mΩ | |
| VSWR | ≤1.3 | |
| الخصائص المادية والميكانيكية | ||
| مدرب المركز | ذكر | سن-بي برونزية ، مطلية بالذهب |
| الإناث | برونز البريليوم، مطلية بالذهب | |
| اتصال مرن | برونز البريليوم | مغلفة بالذهب |
| القشرة والأجزاء المعدنية الأخرى | النحاس الفولاذ المقاوم للصدأ | المصفوفة بالذهب |
| عازلات | تجميد الزجاج/PTFE/PEI | |
| معدل تسرب المنتج الصامد | 1.01325×10-3Pa·cm3/s | |
الخصائص والفوائد
| المتردد إلى 40 غيغاهرتز |
| الصورة المصغرة |
| مغلفة بالذهب |
| حجم صغير |
| أجهزة توصيل PCB و كابلات التثبيت |
| ربط الضغط أو المقطعة |
| خيار الذكور والإناث والزاوية اليمنى |
| التسريح الكامل، التسريح المحدود والحفرة السلسة |
| النوع الطبيعي والسقف المفتوح، وترسيخ اللحاء وترسيخ الخيط في الخيار |
| إصدارات تركيب الكابلات لكل من الكابلات المرنة وشبه الصلبة |
رسم مفصل
كتالوج المنتج:
| مجموعات كابلات RF |
| توجيه الموجات إلى محول مكافئ |
| الأختام الحجرية من الزجاج إلى المعدن |
| رابط سلسلة J30J |
| المفاصل الدوارة الميكروويفية |
| محول الراديو الراديو |
| وصلة SMA/SSMA RF |
| وصلة SMP/SSMP RF |
| رابط RF من النوع N |
| رابط TNC RF |
| رابط RF MCX/MMCX |
| وصلة BNC RF وصلات الموجة المليمترية ((2.4mm، 2.92mm) |
ملاحظة:
لدينا أكثر من 10000 نوع منرابط SMP، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل-أجل.
