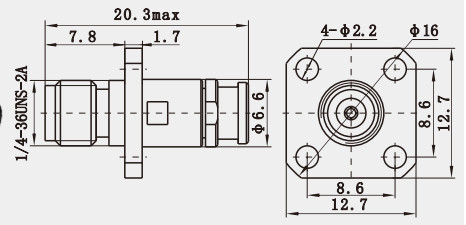

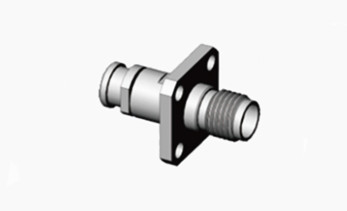

K2.92 إمرأة أربعة ثقوب فليانج فولاذ المقاوم للصدأ ربط مكافئ RF للكابل MF30/MF30A/TLL40-1130A
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | موصل RF 2.92 | طلاء: | النيكل مطلي |
|---|---|---|---|
| المدى الطويل: | 500 دورة | المواد: | الفولاذ المقاوم للصدأ |
| معيار التصميم: | IEC 60169-8 | النوع: | مستقيم |
| الجنس: | أنثى | ||
| إبراز: | موصل ضغط bnc,موصل كابل bnc |
||
K2.92 إمرأة أربعة ثقوب فليانج فولاذ المقاوم للصدأ ربط مكافئ RF للكابل MF30/MF30A/TLL40-1130A
موصل BNC ، المعروف أيضًا باسم Bayonet Neill-Concelman ، هو موصل RF (Radio Frequency) مصمم لاستخدامه مع الكابلات المتكافئة.يحتوي على اثنين من أدوات المسامير على المرفق الأنثوي، مما يسمح بالاتصال السريع عن طريق تدوير محور الارتباط ربع دورة فقط. موصلات BNC مناسبة بشكل خاص لإنهاء الكابلات المتكافئة المصغرة إلى شبه المصغرة ، مثل RG-58,RG-59، RG-179، وRG-316. هذه الموصلات توجد عادة في الراديو والتلفزيون، وغيرها من المعدات الإلكترونية RF، وأدوات الاختبار، وإشارات الفيديو،وكانت شعبية تاريخيا في شبكات الكمبيوتر 10BASE2يتم تصنيع موصلات BNC لتتوافق مع إما 50 أوم أو 75 أوم من عائق الكابل المميز. فإنها تعمل بشكل جيد في تطبيقات ترددات الميكروويف المنخفضة ، بما في ذلك الشاشات ،الشبكات المحليةأجهزة الاتصالات السلكية واللاسلكية ومعدات الاختبار المصممة وفقا لمعايير MIL-C-39012/16-24lهذه الاتصالات تمتلك هيكل المسامير لربط التزاوج ويمكن استخدامها بشكل متبادل مع نظرائها المتوفرة دولياًفهي توفر قدرات سريعة للدخول والخروج، مما يجعلها مثالية لربط الكابلات المحاورية في معدات الراديو والأدوات.
المواصفات
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| الخصائص الكهربائية | ||
| عائق | 50 أوم | |
| نطاق التردد | DC ~ 40GHz | |
| الجهد القياسي | 250VRMS (حد أقصى لمستوى سطح البحر) | |
| الكهرباء المقطوعة مقاومة الجهد | 750 VRMS (حد أقصى لمستوى سطح البحر) | |
| مقاومة العزل | ≥5000 MOhm | |
| مقاومة الاتصال | الموصل الخارجي | ≤3.0mOhm |
| موصل مركزي | ≤2.0mOhm | |
| VSMR | ≤1.05+0.005f | |
تفاصيل المنتج:
| الخصائص المادية والميكانيكية | |||
| مدرب المركز | الذكر/المغلق | النحاس | مغلفة بالذهب |
| الإناث/المقبس | برونز البريليوم | مغلفة بالذهب | |
| اتصال مرن | برونز البريليوم | ملفوفة بالنيكل | |
| الغلاف / السكن | النحاس، الفولاذ المقاوم للصدأ | مطلية بالذهب/تخفيف | |
| عازلات | الـ PEI/PLF | ||
| حلقة الختم | مطاط السيليكون | ||
| المدى الطويل | 500 دورة | ||
| دورات التزاوج | 500 دورة |
| عزم الزواج | 0.79N.m ~ 1.13N.m |
| الحرارة | -55°C~+125°C |
الخصائص:
الخصائص الهيكلية
الحجم والتصميم: قطر الموصل الخارجي لموصول K2.92 هو 2.92mm ، مع عائق تصميم خاص بنسبة 50Ω.تصميمه الهيكلي يسمح له بالحفاظ على تأثيرات نقل عالية الأداء في أحجام صغيرة للغايةبسبب حجمها الصغير ووزنها الخفيف ، يمتلك رابط K2.92 مزايا واضحة في سيناريوهات التطبيق التي تتطلب توفير المساحة وتقليل الوزن.
التوافق: يحتوي رابط النوع K على تصميم واجهة مماثل لموصلات SMA و 3.5mm ويمكن استبدالها بهم.على الرغم من أن هذه المفاتيح الثلاثة لها اتساق في أبعاد أجزاء الذكور والإناث، مما يسمح بالترابط دون تحولات ، قد يؤثر الاستخدام طويل الأمد لموصلات مختلفة بشكل متبادل على أداء الإرسال ودقة الاختبار ،ويجب تجنبها قدر الإمكان.
التطبيق:
أدوات الاختبار
قياس الدقة: في مجال أدوات الاختبار، وخاصة معدات اختبار الموجات المليمترية، تطبيق موصل K2.92 واسع النطاق.خصائصها عالية الدقة وارتفاع التردد تجعلها حل اتصال مفضل للقياس الدقيق وتحليل البيانات.
استخدام المختبرات: العديد من المختبرات تستخدم أجهزة التوصيل K2.92 لبناء وتوصيل المعدات التجريبية بسبب أدائها المستقر وتشغيلها السهل.
ملاحظة:
لدينا أكثر من 10000 نوع من منتجات الارتباطات (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), إذا لم يتم العثور على المرفق الذي تستخدمه،الرجاء الاتصال بنا بتفاصيلك.
