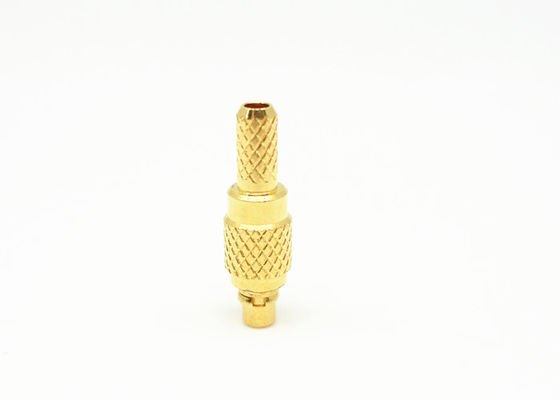

عقدة الذكور المباشرة المضغوطة MMCX ربط RF 500 دورة المتانة MMCX-J3
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | موصل سلسلة MMCX | بين الجنسين: | الذكر |
|---|---|---|---|
| تصفيح: | مطلية بالذهب / مطلي بالنيكل | مواد: | نحاس |
| معاوقة: | 50Ω | متانة: | 500 دورة |
| نوع: | مباشرة | ||
| إبراز: | MMCX ربط الراديو الراديوي ذكر,مسدس MMCX المستقيم 500 دورة,جهاز اتصال محوري MMCX-J3 |
||
موصل RF متحد المحور مجعد ذكر MMCX مستقيم من الشركة المصنعة
سلسلة MMCX هي نوع من موصلات الترددات اللاسلكية ذات التوقف الدقيق، وهي أصغر من MCX، وتستخدم على نطاق واسع في أجهزة الاتصالات الصغيرة وأجهزة الشبكات التي تتطلب متطلبات صارمة للحجم والوزن.
تطبيقات موصلات MMCX هي تلك التي يكون فيها الحجم والوزن والأداء وسهولة التجميع هي الاعتبارات الرئيسية لقرار التصميم النهائي. تشمل هذه عادةً أنظمة تحديد المواقع العالمية (GPS) والاتصالات اللاسلكية (WLAN والهواتف المحمولة) والسيارات.
المواصفات
| الخصائص الكهربائية | |||
| المعاوقة | 50 أوم | ||
| نطاق التردد | DC~6GHz | ||
| الجهد المقنن | 170VRMS* | ||
| مقاومة الجهد العازل | 500VRMS* | ||
| مقاومة العزل | ≥2000MΩ | ||
| مقاومة المركز | الموصل المركزي | ≤10mΩ | |
| الموصل الخارجي | ≤5mΩ | ||
| VSWR | ≤1.3 | ||
| خصائص المواد والميكانيكية | |||
| الموصل المركزي | ذكر | نحاس مطلي بالذهب | |
| أنثى | برونز البيريليوم مطلي بالذهب | ||
| وصلة مرنة | برونز البيريليوم مطلي بالذهب | ||
| الغلاف والأجزاء المعدنية الأخرى | نحاس مطلي بالذهب | ||
| كم التجعيد | نحاس مطلي بالنيكل | ||
| العوازل | PTFE | ||
| حلقة الختم | مطاط السيليكون | ||
| المتانة | 500 دورة | ||
| متوافق مع RoHS | نعم |
| إنهاء موصل المركز | تجعيد |
| إنهاء الموصل الخارجي | تجعيد |
| دورات التزاوج | 500 دورة |
| احتفاظ الموصل | 10 نيوتن كحد أدنى |
| احتفاظ الكابل | 100 نيوتن كحد أدنى |
| قوة التزاوج | 13.6 نيوتن كحد أقصى |
| قوة الفصل | 13.6 نيوتن كحد أقصى |

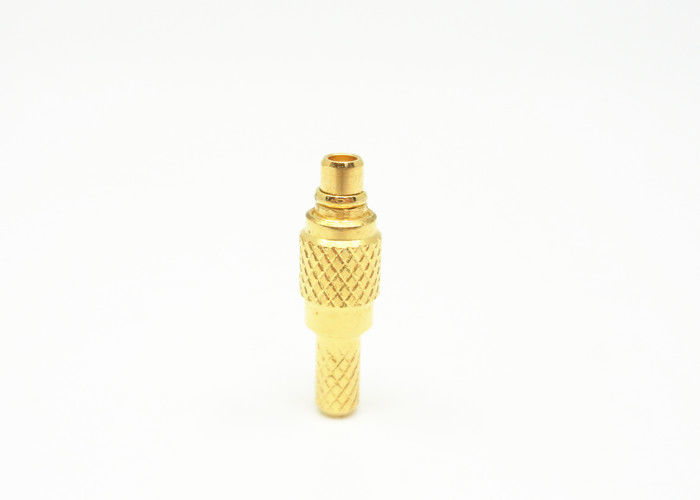

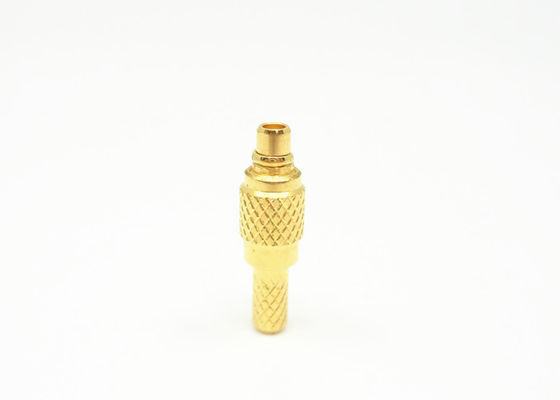

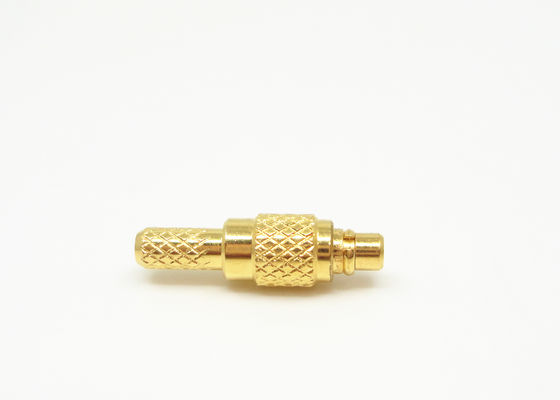

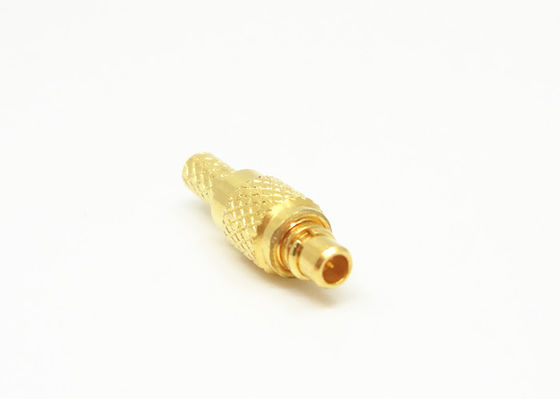

صور تفصيلية
التطبيق:
* شبكة
* اتصالات الأقمار الصناعية
* كمبيوتر/شبكات محلية
* كمبيوتر/شبكات محلية
* اتصالات محمولة
* أدوات قياس
* محطة أساسية
* اتصالات محمولة
* مرافق خارجية
* رادار، ميكروويف
* اتصالات
* أدوات قياس
* سيارات
* وصلة خط القفز
* مرفق أساسي
* نظام هوائي راديو وتلفزيون
كتالوج المنتجات:
| محول RF |
| محول موجة إلى متحد المحور |
| أختام محكمة من الزجاج إلى المعدن |
| موصل سلسلة J30J |
| وصلات دوارة للميكروويف |
| مجموعات كابلات RF |
| موصل RF SMA/SSMA |
| موصل RF SMP/SSMP |
| موصل RF MCX/MMCX |
| موصل RF TNC |
| موصل RF من النوع N |
| موصل RF BNC |
موصلات الموجة المليمترية (2.4 مم، 2.92 مم)
ملاحظة:
لدينا أكثر من 10,000 نوع من موصل MMCX، إذا لم يتم العثور على الموصل الذي تستخدمه، فيرجى الاتصال بنا بتفاصيلكتفاصيل.
