موصلات كابل محوري صغير MMCX مستقيمة للوحة PCB بمقاومة 50 أوم
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | موصل سلسلة MMCX | جنس: | ذكر |
|---|---|---|---|
| تصفيح: | مطلي بالذهب / مطلي بالنيكل | مادة: | نحاس |
| معاوقة: | 50Ω | متانة: | 500 دورة |
| يكتب: | جبل ثنائي الفينيل متعدد الكلور | ||
| إبراز: | موصلات محورية MMCX للوحة PCB بمقاومة 50 أوم,موصل محول RF MMCX مستقيم,موصل MMCX صغير للتركيب على لوحة PCB |
||
موصل RF متحد المحور مطلي بالذهب 50 أوم MMCX مستقيم لتركيب لوحة PCB
سلسلة MMCX هي نوع من موصلات RF متحد المحور ذات توقف إدخال صغير وهي أصغر من MCX، وتستخدم على نطاق واسع في أجهزة الاتصالات الصغيرة وأجهزة الشبكات التي تتطلب متطلبات صارمة للحجم والوزن.
تطبيقات موصلات MMCX هي تلك التي يكون فيها الحجم والوزن والأداء وسهولة التجميع هي الاعتبارات الرئيسية لقرار التصميم النهائي. تشمل هذه عادةً أنظمة تحديد المواقع العالمية (GPS) والاتصالات اللاسلكية (WLAN والهواتف المحمولة) والسيارات.
المواصفات
| الخصائص الكهربائية | |||
| المعاوقة | 50 أوم | ||
| نطاق التردد | DC~6GHz | ||
| الجهد المقنن | 170VRMS | ||
| مقاومة جهد العوازل | 500VRMS | ||
| مقاومة العزل | ≥2000MΩ | ||
| مقاومة المركز | الموصل المركزي | ≤10mΩ | |
| الموصل الخارجي | ≤5mΩ | ||
| VSWR | ≤1.3 | ||
| خصائص المواد والميكانيكية | |||
| الموصل المركزي | ذكر | نحاس مطلي بالذهب | |
| أنثى | برونز بيريليوم مطلي بالذهب | ||
| وصلة مرنة | برونز بيريليوم مطلي بالذهب | ||
| الغلاف والأجزاء المعدنية الأخرى | نحاس مطلي بالذهب | ||
| كمشابك | نحاس مطلي بالنيكل | ||
| عوازل | PTFE | ||
| حلقة إحكام | مطاط سيليكون | ||
| المتانة | 500 دورة | ||
| متوافق مع RoHS | نعم |
| إنهاء موصل المركز | تجعيد |
| إنهاء الموصل الخارجي | تجعيد |
| دورات التزاوج | 500 دورة |
| احتفاظ الموصل | 10 نيوتن كحد أدنى |
| احتفاظ الكابل | 100 نيوتن كحد أدنى |
| قوة التزاوج | 13.6 نيوتن كحد أقصى |
| قوة فك التزاوج | 13.6 نيوتن كحد أقصى |

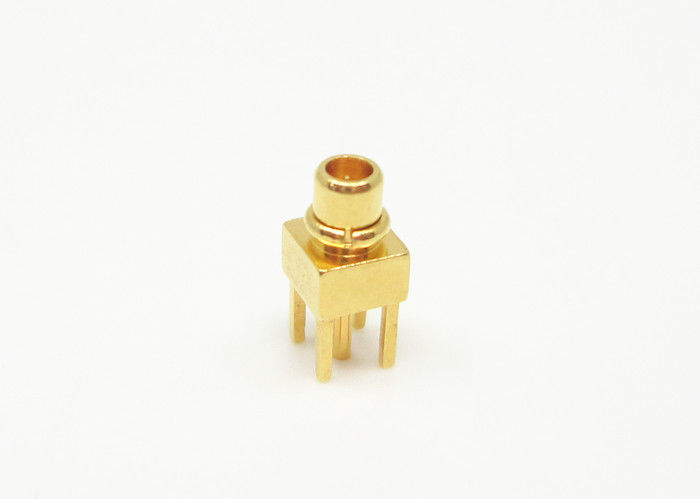

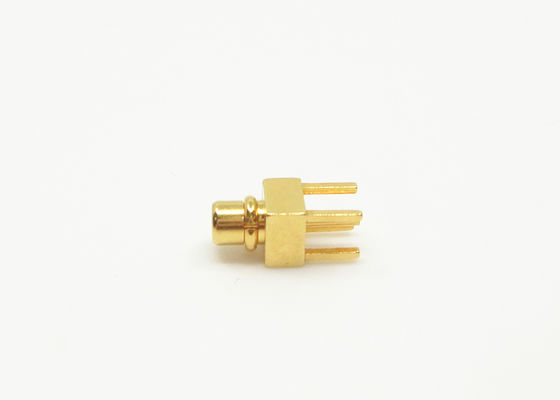

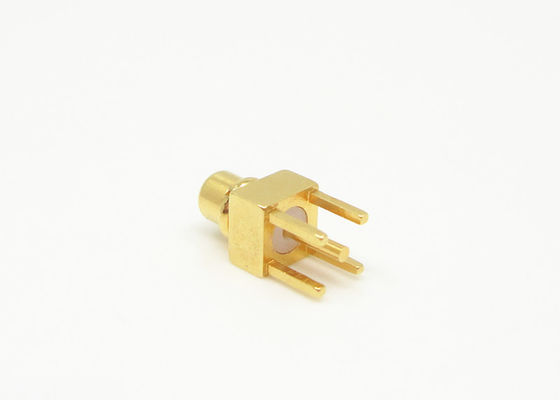

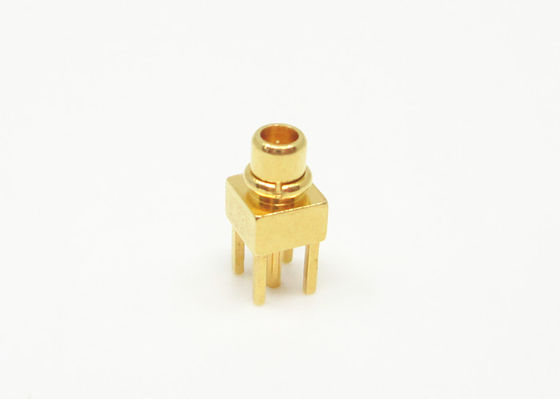

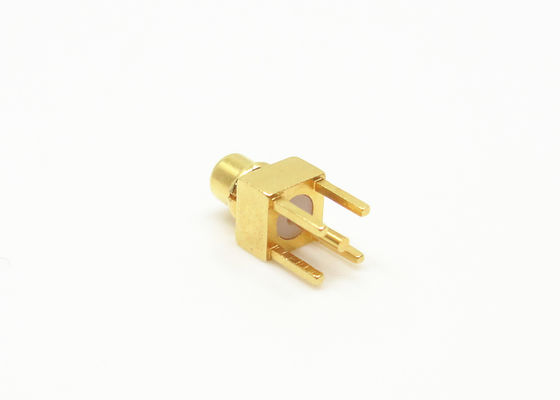

صور تفصيلية
الميزات:
-تكلفة منخفضة مع جودة عالية.
-أداء واسع النطاق مع انعكاس منخفض من DC إلى 6 جيجاهرتز.
-تزاوج سريع الاتصال/الفصل بزر.
-معاوقة 50 أوم
- متوفر للتثبيت على الكابل القياسي الصناعي وكجهاز لوحة دوائر مطبوعة
-يوفر أداءً متكررًا
التطبيق:
* شبكة
* اتصالات الأقمار الصناعية
* كمبيوتر/شبكات محلية
* كمبيوتر/شبكات محلية
* اتصالات محمولة
* أدوات قياس
* اتصالات محمولة
* مرافق خارجية
* رادار، ميكروويف
* اتصالات
* أدوات قياس
* سيارات
* وصلة خط القفز
* مرفق أساسي
* نظام هوائي راديو وتلفزيون
كتالوج المنتجات:
| محول RF |
| محول دليل الموجة إلى متحد المحور |
| أختام زجاجية معدنية محكمة |
| موصل سلسلة J30J |
| وصلات دوارة للميكروويف |
| تجميعات كابلات RF |
| موصل RF SMA/SSMA |
| موصل RF SMP/SSMP |
| موصل RF MCX/MMCX |
| موصل RF TNC |
| موصل RF من النوع N |
| موصل RF BNC موصلات الموجات المليمترية (2.4 مم، 2.92 مم) |
ملاحظة:
لدينا أكثر من 10,000 نوع من موصلات MMCX ، إذا لم يتم العثور على الموصل الذي تستخدمه، يرجى الاتصال بنا بتفاصيلكتفاصيل.
