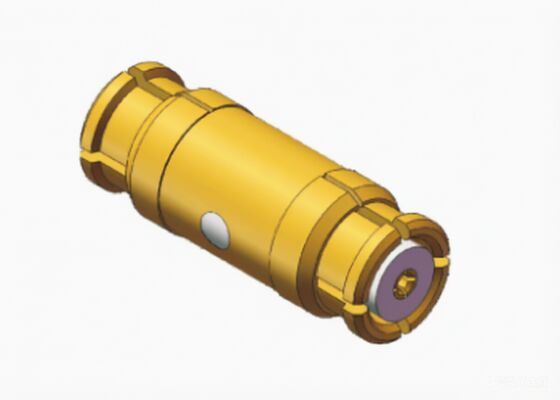

موصل محولات محورية 50Ohm SMP إلى Jack Bullet RF حتى 18 جيجا هرتز
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | أنثى SMP إلى محول أنثى SMP | اسم آخر: | SMP جاك إلى جاك رصاصة |
|---|---|---|---|
| مركز الاتصال: | سبائك النحاس، مطلية بالذهب | صدَفَة: | سبائك النحاس، مطلية بالذهب |
| المعاوقة: | 50 أوم | الجهد المقنن: | 170 فولت |
| دوف: | 500 فولت | مقاومة العزل: | 5000 أوم |
| تكرار: | تيار مستمر ~ 18 جيجا هرتز | نطاق درجة الحرارة: | -55 درجة مئوية ~ +125 درجة مئوية |
| عازل: | بتف | عينات: | متاح، في المخزون> 30 قطعة |
| إبراز: | موصل محول متحد المحور SMP بقوة 50 أوم,محول RF من مقبس SMP إلى مقبس,موصل رصاصة متحد المحور RF بتردد 18 جيجاهرتز,SMP jack to jack RF adapter,18GHz RF coaxial bullet connector |
||
وصف المنتج:
50 أوم SMP جاك إلى جاك رصاصة RF المحولات المقاومة
تم تصميم هذه المكيفات المصغرة للبيئات التي تكون فيها المساحة عالية، وتوفر حلًا متبادلًا قويًا دون التضحية بالأداء.مصممة لتلبية المتطلبات الصارمة لأنظمة RF الحديثة، فهي مثالية للتطبيقات التي تتطلبالحد الأدنى للأبعادوتصاميم صغيرة جداً وتوفير المساحة.
الميزات الرئيسية لمصلحات المحولات الفوقية اللاسلكية:
نطاق التردد الموسع:مناسبة للاستخدام حتى18 غيغاهرتزضمان سلامة إشارة موثوق بها في بيئات الاختبار عالية التردد وأنظمة الاتصال.
الاتصال بدون أدواتيحتويتصميم الضغط، تسمح هذه المكيفات بالاقتران السريع والانفصال. يمكن للمثبتين تأمين الاتصالات دون الحاجة إلى خيوط أو مفاتيح ، مما يقلل بشكل كبير من وقت التجميع والتعقيد.
عائلة وصلات SMP متعددة الاستخدامات:سلسلة SMP تقدم مجموعة شاملة من التكوينات، بما في ذلكالإصدارات المستقيمة والزاوية المستقيمةسواء كان تطبيقك يتطلب تجميع الكابلات أو اللحام المباشر لـ PCB ، فهناك تكوين مناسب.
خيارات المشاركة المثلى لكل بيئة
لضمان الموثوقية عبر سيناريوهات الاستخدام المختلفة، يمكن للمستخدمين الاختيار من بين ثلاث هياكل مغلقة متميزة مصممة لمتطلبات دورة التزاوج المحددة:
إيقاف كامليوصى به للتركيبات الدائمة أو شبه الدائمة حيث لا يتطلب إدخال متكرر. هذا الخيار يوفر أعلى قوة الاحتفاظ.
إيقاف محدود:مثالية للتطبيقات التي تتطلب صيانة منتظمة أو إعادة التكوين التي تنطوي على العديد من دورات الإدراج.
حفرة ناعمة:مصممة لمجموعات عالية الكثافة من لوح إلى لوح حيث يتم تركيب عدة مكونات SMP بالقرب من بعضها البعض.
ملاحظة عن الأداء الميكانيكي:قوى الإدراج والإستخراج تتبع هذه الهرمية:سحب كامل > سحب محدود > حفرة ناعمة.
مقياس المخططمن المستقيمSMP إلى SMP جاكلـ (جاك بولتس)سلسلة SMP-KK25:
| النموذج | L (طول مختلف) | ملاحظة |
| SMP-KK99 | 9.6ملم | من إمرأة إلى إمرأة |
| SMP-KK166 | 10.2ملم | من إمرأة إلى إمرأة |
| SMP-KK176 | 7.1ملم | من إمرأة إلى إمرأة |
| SMP-KK177 | 7.4ملم | من إمرأة إلى إمرأة |
| SMP-KK178 | 8.1ملم | من إمرأة إلى إمرأة |
| SMP-KK188 | 10 ملم | من إمرأة إلى إمرأة |
| SMP-KK189 | 9.7ملم | من إمرأة إلى إمرأة |
| SMP-KK192 | 9 ملم | من إمرأة إلى إمرأة |
| SMP-KK239 | 9.9ملم | من إمرأة إلى إمرأة |
| SMP-KK249 | 6.7ملم | من إمرأة إلى إمرأة |
ملاحظة:إذا كنت ترغب في تخصيص الطول المختلفSMP إلى SMPالمكيفات، الرصاصات، يرجى الاتصال بنا بحرية عبر sales3@xa-elite.com.cn
التطبيقات:
شيان الايليت الالكترونية هي أ الرائدة في تصنيع أجهزة الاتصال اللاسلكية / الميكروويفية / الموجهات الموجية ، المحولات& تجمعات الكابلات خدمة صناعة الطيران والطيران والملاحة والقمر الصناعي والرادار والاتصالات والإلكترونيات.
التعبئة والشحن:
العبوة:
أبعاد العبوة: علبة خارجية صغيرة مع L 26.5 * W18.5 * H14cm
الشحن:
وقت الشحن: 5 إلى 7 أيام عمل لمصلحات المكيفات المتكافئة الراديوية. بالنسبة للإنتاج الجديد، بمجرد أن تكون البضائع جاهزة، سنرتب الشحن في أقرب وقت ممكن.
