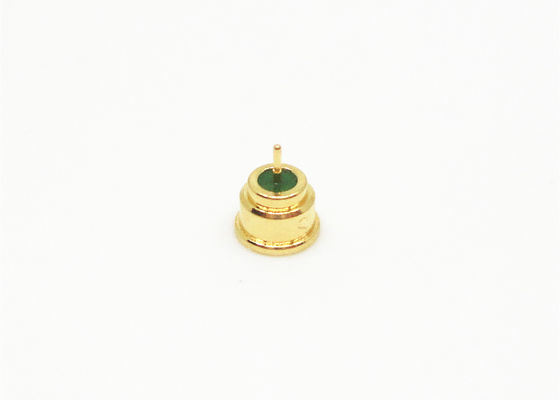

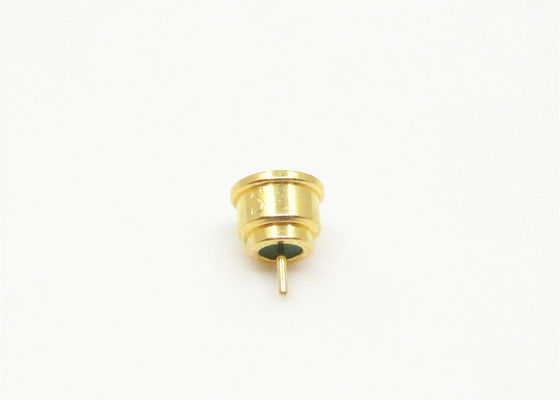

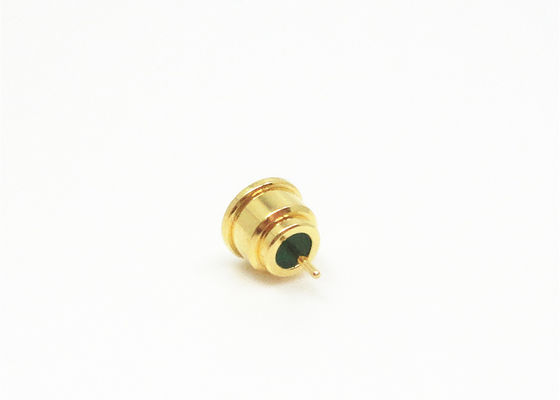

موصل SMPM مستقيم متحد المحور RF لحام SSMP مع طلاء ذهبي للأجهزة

موصل كوكسيال لحام SMPM مستقيم RF مع طلاء ذهبي

SMPM هو موصل RF كوكسيال مصغر بالدفع، يتميز بحجم صغير (مقارنة بـ Mini SMP)، وخفة الوزن، ونطاق ترددي واسع، إلخ. ينطبق على الاستخدام المزدوج للموصلات من لوحة إلى لوحة في حالة التركيب المكثف المعياري، ويحتوي القابس على شكلين للواجهة مع قفل كامل وفتحة غير ملولبة.  SMPM لحالة التركيب التي تتطلب موثوقية عالية للتركيب المعياري المكثف. تشمل التطبيقات النموذجية أنظمة الاتصالات السلكية واللاسلكية من الجيل الثالث

المواد والخصائص الميكانيكية:

الموصل المركزي:

ذكر: برونز القصدير والفوسفور/كوفار، مطلي بالذهب

أنثى: برونز البيريليوم، مطلي بالذهب

ملامس مرن: برونز البيريليوم مطلي بالذهب

الجسم والأجزاء المعدنية الأخرى: نحاس/كوفار مطلي بالذهب

العوازل:  تلبيد زجاجي/PTFE/PEI

رسم المنتج:

الميزات:

1، SMPM (SSMP) هو موصل واجهة دقيقة صغير الحجم، من نوع الدفع.

2، مع حجم صغير، فهو أصغر من تصميم SMP، لذلك يستخدم على نطاق واسع في أنظمة الاتصالات.3، تشمل سلسلة SMPM موصلات مثبتة على لوحة، ومستقيمة وزاوية قائمة، وموصلات كابلات .047، وموصلات مثبتة بشفة قابلة للإغلاق.4، يمكن تقديم هذا النوع من موصلات SMPM الذكر بتصميمات قفل كامل أو تجويف أملس لتفضيلك لقوى الفصل.5، هذا النوع من موصلات الترددات الراديوية مع نطاق تردد واسع يصل إلى 50 جيجاهرتز

يوفر الذهب المزايا الرئيسية التالية:

-- قابلية ترطيب/لحام ممتازة

-- حماية ممتازة ضد التآكل-- مقاومة تلامس منخفضة

-- مقاومة تآكل جيدة

التطبيق:

* الفضاء الجوي

* توصيل من لوحة إلى لوحة

* النطاق العريض

* الهوائيات

* الأجهزة

الشهادة:

وقت التسليم:

* إذا كان المستودع يحتوي على الكمية، يمكننا تسليمها في غضون أيام قليلة، أو 4 ~ 8 أسابيع بعد استلام الإيداع. يعتمد ذلك على الكمية المطلوبة.

الحد الأدنى للطلب:

إذا كان الإنتاج في مستودعنا. لا يوجد حد أدنى للكمية للطلب، أو سيكون الحد الأدنى للكمية 10 قطع.

ملاحظة:

لدينا أكثر من 10000 نوع من منتجات التوصيل البيني (BNC، TNC، MCX، MMCX، SMA، SSMA، SMB، SSMB، BMA، SBMA، SMC، SC، SMP، SSMP إلخ.)، إذا لم يتم العثور على الموصل الذي تستخدمه، يرجى الاتصال بنا بتفاصيلك.
