موصل SMP ذكر محدود
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| هيرميسيتي: | <1.01325 X 10E-08 std.cc/s | اسم المنتج: | SMP Male Limited Detent موصل مغلق بإحكام |
|---|---|---|---|
| عائق: | 50Ω | سلسلة الموصل: | SMP |
| الجنس: | ذكر | نطاق التردد: | DC ~ 40 جيجا هرتز |
| مادة القشرة: | كوفار 4j29 | زجاج: | 7052 7070 |
| إبراز: | موصل محوري SMP,موصل RF SMP ذكر |
||

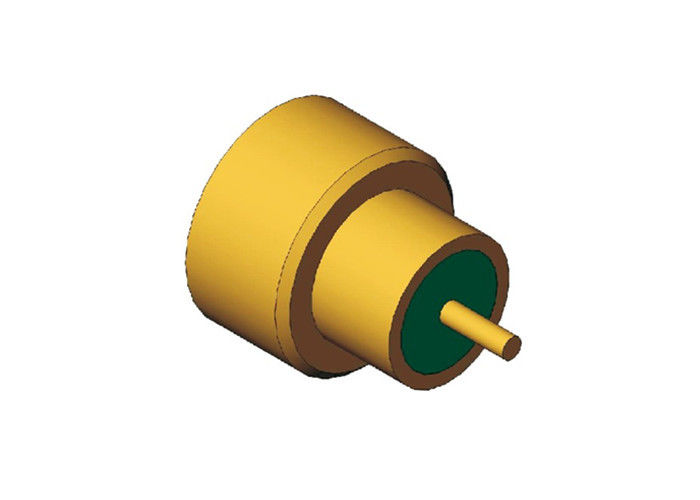

1.3mm دبوس SMP الذكور المحدودة عقدة مغلقة هرميتيكيا المرفق وصلة الدواسة
SMP هو رابط مكوكي RF ضئيل الضغط أو الارتباط الفوري ، والذي يحتوي على خصائص الحجم الصغير والوزن الخفيف والأداء الزلزالي الممتاز والنطاق العريض العامل على نطاق واسع ، إلخ.تردد تشغيلها تصل إلى 30GHz (منتجنا من SMP المرفق يمكن أن تصل إلى 40GHz)، والقفاز لديه ثلاثة أشكال واجهة - التخفيف الكامل، التخفيف المحدود والحفرة الناعمة ((بما في ذلك مع الفرامل).توفر أجهزة توصيل الكابلات والمحولات في السلسلة حلًا للاتصال بين اللوحاتتطبيقات التطبيقات المكشوفة والحافظة على كثافة الحزمة. تطبيق للوضع التثبيت مع متطلبات عالية الموثوقية وحدات مكثفة.
المواصفات
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| الخصائص الكهربائية | ||
| عائق | 50Ω | |
| نطاق التردد | DC ~ 40GHz | |
| الجهد القياسي | 170VRMS* | |
| مقاومة العزل | ≥2000MΩ | |
| الكهرباء المقطوعة مقاومة الجهد | 500VRMS* | |
| المقاومة المركزية | الموصل الخارجي | ≤4mΩ |
| موصل مركزي | ≤26mΩ | |
| VSWR | ≤1.3 | |
| الخصائص المادية والميكانيكية | ||
| مدرب المركز | ذكر | سن-بي برونزية ، مطلية بالذهب |
| الإناث | برونز البريليوم، مطلية بالذهب | |
| اتصال مرن | برونز البريليوم | مغلفة بالذهب |
| القشرة والأجزاء المعدنية الأخرى | النحاس الفولاذ المقاوم للصدأ | المصفوفة بالذهب |
| عازلات | تجميد الزجاج/PTFE/PEI | |
| معدل تسرب المنتج الصامد | 1.01325×10-3Pa·cm3/s | |
رسم مفصل
| رقم الطراز | واجهة | ملاحظة |
| SMP ((M) - JHD-HC | إعفاء محدود | عمق الواجهة 1.7 ملم، مغلق |
| SMP ((M) - JHD-S-HC | حفرة ناعمة | عمق الواجهة 1.7 ملم، مغلق |
ملاحظة:
لدينا أكثر من 1000 نوع منرابط SMP مغلق هيرميتيللاختيار، إذا لم يتم العثور على المنتج الذي تستخدمه، يرجى الاتصال بنا للحصول على الكتالوج الكامل. المقاسات المخصصة مقبولة.
التطبيقات
- الهوائيات
- النطاق العريض
- الفضاء -
- النطاق العريض
- الاتصالات
- أجهزة
- الهوائيات المرحلية
- الاتصال بين الطائرات
الخصائص والفوائد
| مغلفة بالذهب |
| الصورة المصغرة |
| المتردد إلى 40 غيغاهرتز |
| حجم صغير |
| ربط الضغط أو المقطعة |
| التسريح الكامل، التسريح المحدود والحفرة السلسة |
| ربط PCB وربط الكابلات |
| خيار الذكور والإناث، الزاوية المستقيمة واليمينية |
| إصدارات تركيب الكابلات لكل من الكابلات المرنة وشبه الصلبة |
| النوع الطبيعي والسقف المفتوح، وترسيخ اللحاء وترسيخ الخيط في الخيار |
