تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | SMP Male Limited Detent موصل مغلق بإحكام | نطاق الترددات: | DC ~ 40 جيجا هرتز |
|---|---|---|---|
| معاوقة: | 50Ω | سلسلة الموصل: | SMP |
| جنس: | ذكر | مادة شل: | كوفار 4j29 |
| زجاج: | 7052 7070 | هيرميسيتي: | ≤1.01325 × 10 -³ Pa.cm³ / s |
| تسليط الضوء: | موصل RF ذو الزاوية اليمنى للذكور,موصل RF المحكم SMP,موصل كابل RF ذو الخط المستقيم |
||

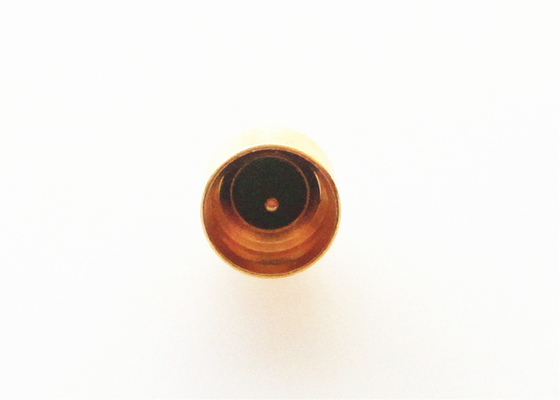

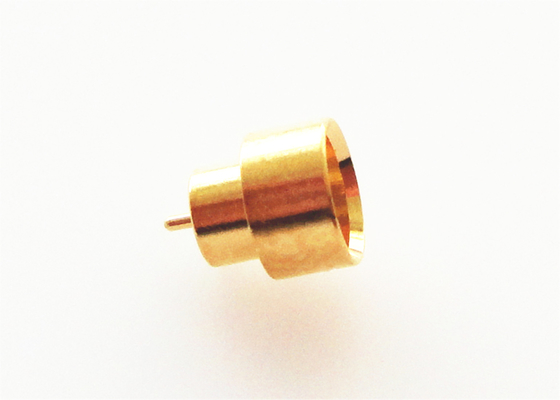

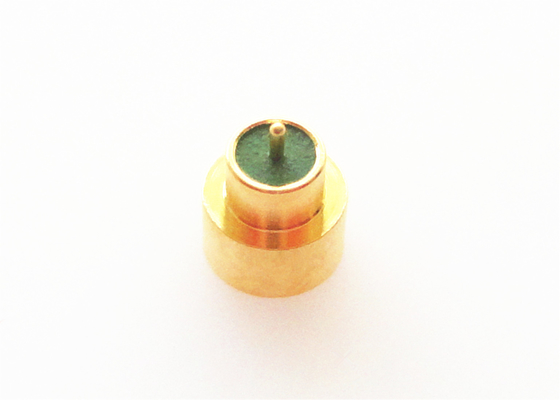

SMP Male Limited Detent موصل مغلق بإحكام طرف Microstrip
SMP عبارة عن موصل RF متحد المحور يتم دفعه أو اقترانه المفاجئ ، والذي يتميز بأحجام صغيرة وخفيفة الوزن وأداء زلزالي ممتاز ونطاق عريض يعمل على نطاق واسع ، إلخ.يصل تردد التشغيل إلى 30 جيجاهرتز (يمكن أن يصل منتجنا من موصل SMP إلى 40 جيجاهرتز) والمقبس به ثلاث واجهات كاملة الشكل ، وحواجز محدودة وتجويف سلس (بما في ذلك الكبح).يوفر حامل PCB ، وحامل الكبل والمهايئات في السلسلة حلاً للتوصيل البيني لتطبيقات لوحة إلى لوحة ، والمكفوفين ، وتطبيقات الرف واللوحة مع الحفاظ على كثافة الحزمة.تقدم بطلب للحصول على حالة التثبيت مع متطلبات مكثفة معيارية عالية الموثوقية.
تخصيص
| الخصائص الكهربائية | ||
| معاوقة | 50Ω | |
| نطاق الترددات | DC ~ 40 جيجا هرتز | |
| الفولطية | 170VRMS * | |
| مقاومة العزل | ≥ 2000MΩ | |
| عوازل الجهد المقاومة | 500VRMS * | |
| مركز المقاومة | موصل خارجي | ≤4mΩ |
| قائد المركز | ≤26 مΩ | |
| VSWR | ≤1.3 | |
| الخصائص المادية والميكانيكية | ||
| قائد المركز | ذكر | SN-P برونز ، مطلي بالذهب |
| أنثى | برونز البريليوم ، مطلي بالذهب | |
| اتصال مرن | برونز البريليوم | مطلي بالذهب |
| شل والأجزاء المعدنية الأخرى | الفولاذ المقاوم للصدأ النحاس | التخميل المطلي بالذهب |
| عوازل | تلبيد الزجاج / PTFE / PEI | |
| معدل تسرب المنتج المحكم | 1.01325 × 10-³باسكال · سم³/س | |
رسم مفصل
| نموذج رقم: | إل | د | واجهه المستخدم | ملحوظة |
| SMP (M) -JHD | 1.6 | 0.39 | حراسة محدودة | عمق واجهة 1.7 مم ، محكم |
| SMP (M) -JHD-S | 1.6 | 0.39 | سلس التجويف | عمق واجهة 1.7 مم ، محكم |
| SMP (M) -JHD-F | 1.6 | 0.39 | حراسة كاملة | عمق واجهة 1.7 مم ، محكم |
| SMP (M) -JHD-Y1 | 1.6 | 0.39 | حراسة محدودة | عمق واجهة 1.7 مم ، محكم ، |
| SMP (M) -JHD26-S | 0.8 | 0.3 | سلس التجويف | عمق واجهة 1.7 مم ، محكم |
| SMP (M) -JHD42-S | 2 | 0.39 | سلس التجويف | عمق واجهة 1.7 مم ، محكم |
| SMP (M) -JHD51 | 1.2 | 0.39 | حراسة محدودة | عمق واجهة 1.7 مم ، محكم |
| SMP (M) -JHD51-S | 1.2 | 0.39 | سلس التجويف | عمق واجهة 1.7 مم ، محكم |
| SMP (M) -JHD54 | 1.1 | 0.39 | حراسة محدودة | عمق واجهة 1.7 مم ، محكم |
| SMP (M) -JHD54-S | 1.1 | 0.39 | سلس التجويف | عمق واجهة 1.7 مم ، محكم |
| SMP (M) -JHD63 | 2.5 | 0.39 | حراسة محدودة | عمق واجهة 1.7 مم ، محكم |
| SMP (M) -JHD153 | 1 | 0.39 | حراسة محدودة | عمق واجهة 1.7 مم ، محكم |
الميزات والفوائد
| مطلي بالذهب |
| شبه مصغرة |
| DC إلى 40 جيجاهرتز |
| حجم مضغوط |
| الضغط على أو المفاجئة الاقتران |
| حاجز كامل ، حاجز محدود وتجويف ناعم |
| موصل تثبيت ثنائي الفينيل متعدد الكلور وكابل |
| ذكر وأنثى ، اختيار الزاوية اليمنى والمستقيمة |
| إصدارات مثبتة للكابلات لكل من مواد الكابلات المرنة وشبه الصلبة |
| النوع العادي والمحكم ، وخيار تركيب شفة وخيط التثبيت |
التطبيقات
- هوائيات- موجة عريضة
- الإتصالات
- الأجهزة
- هوائيات ذات مصفوفة مرحلية
- ربط من لوحة إلى لوحة
