SMP إمرأة ذهبية الزاوية اليمنى ربط الراديو اللاسلكي لربط كابل شبه جامد / مرن
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | موصل كبل أنثى SMP | نطاق الترددات: | DC ~ 40 جيجا هرتز |
|---|---|---|---|
| معاوقة: | 50Ω | سلسلة الموصل: | SMP |
| جنس: | قابس كهرباء | مادة شل: | كوفار 4j29 |
| زجاج: | 7052 7070 | المحكم: | 1.01325 × 10-3Pa · سم 3 / ثانية |
| إبراز: | موصل RF ذو الزاوية اليمنى SMP,موصل الكابل المرن SMP RF,موصل RF شبه الجامد SMP |
||
SMP الإناث الذهبية الزاوية اليمنى ربط الراديو اللاسلكي ل 1 # ربط كابل شبه جامد / مرن
المنتج SMP سلسلة هو ضئيلة جدا دفع في ربط مكافئ الراديو الراديوي الذي له خصائص الحجم الصغير، والوزن الخفيف، ممتازة
أداء مضاد للتذبذب وعرض النطاق الترددي العامل الواسع ، الخ تردد التشغيل يصل إلى 30GHz (منتج Elite Electronic)
من وصلة SMP عالية الأداء يمكن أن تصل إلى 40GHz) والقابلة لديها ثلاثة أشكال واجهة-
مسامة (بما في ذلك مع الفرامل) ، يمكن أن تلبي أشكال مختلفة من الواجهات الحركة المحورية أو الشعاعية المطلوبة للتزاوج المكفوف في استخدام زوج من نظام اللوحة إلى اللوحة.انها مناسبة لوضع تثبيت مع متطلبات عالية من الموثوقية.
تقدم شركة شيان إيليت الإلكترونية حاليًا مجموعة من موصلات جاك الكابلات SMP مع خيارات مشبك الكابلات واللحام.يمكن أيضاً استخدام موصلات SMP لدينا كترابطات لجهاز الكمبيوتر من لوحة إلى لوحة مع محولات جاك إلى جاك.
مواصفاترابط SMP RF
| الخصائص الكهربائية | ||
| عائق | 50Ω | |
| نطاق التردد | DC ~ 40GHz | |
| الجهد القياسي | 170VRMS* | |
| مقاومة العزل | ≥5000MΩ | |
| الكهرباء المقطوعة مقاومة الجهد | 500VRMS* | |
| المقاومة المركزية | الموصل الخارجي | ≤4mΩ |
| موصل مركزي | ≤26mΩ | |
| VSWR | ≤1.3 | |
| الخصائص المادية والميكانيكية | ||
| مدرب المركز | ذكر | Sn-P البرونز، مطلية بالذهب |
| الإناث | برونز البريليوم، مطلية بالذهب | |
| اتصال مرن | برونز البريليوم | مغلفة بالذهب |
| القشرة والأجزاء المعدنية الأخرى | النحاس الفولاذ المقاوم للصدأ | المصفوفة بالذهب |
| عازلات | تجميد الزجاج/PTFE/PEI | |
| معدل تسرب المنتج الصامد | 1.01325×10-3Pa·cm3/s | |
الخصائص والفوائدمنرابط SMP RF
* محولات الرصاص الاختيارية في طولين قياسيين
* أداء يصل إلى 40GHz
* تعوض عن عدم التوجيه في اتجاه X و Y
* واجهات للاتصالات الضيقة والأكثر أمانا
* خيارات غير مغناطيسية متاحة للتطبيقات الفضائية

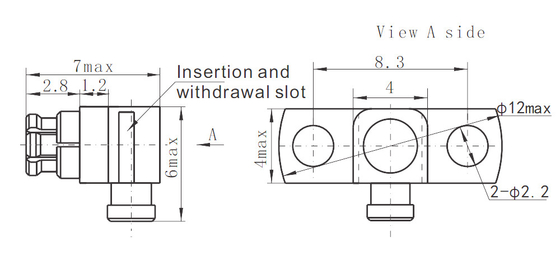

رسم مفصلمنرابط SMP RF ((ملم):
| رقم الطراز | الوصف |
| SMP-KWFB1-13 | SMP ربط RF الإناث ل 1 # كابل شبه جامد / مرن |
غيرهارابط SMP RF(ملم):"ك" تعني "أنثى" و "ج" تعني "رجول"
التطبيقاتمنموصلات SMP RF:
- الهوائيات
- النطاق العريض
- الفضاء -
- الاتصالات
- أجهزة
- الهوائيات المرحلية
- الاتصال بين الطائرات
ملاحظة:
لدينا أكثر من 1000 نوع منرابط SMP مغلق هيرميتيللاختيار، إذا لم يتم العثور على المنتج الذي تستخدمه، يرجى الاتصال بنا للحصول على الكتالوج الكامل. المقاسات المخصصة مقبولة.
