تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | SMP RF المحوري المحوري | تصفيح: | مطلي بالذهب |
|---|---|---|---|
| معاوقة: | 50Ω | شهادة: | CE بنفايات |
| المدى الطويل: | 500 دورة | البند: | موصل أنثى SMP |
| طريقة التركيب: | 2 فتحات شفة | المرفق: | شريط صغير،SMP، زاوية مستقيمة |
| تسليط الضوء: | وصلة مكافحة راديوية محدودة,ربط الراديو اللاسلكي من الزاوية اليمنى,المصفوفة بالذهب ربط الراديو الراديوي الذكر,Right Angle Flange Mount RF Connector,Gold Plated RF Male Connector |
||

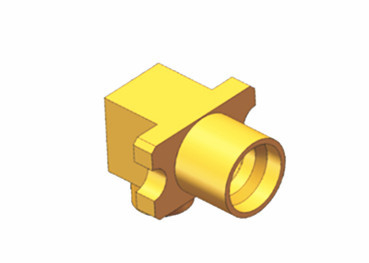

تجربة تحسين الاتصال مع SMP الذكور الزاوية اليمنى فلنج الحد الأدنى للضغط على ربط RF
SMP هو رابط مكافئ RF مضغوط صغير يضم حجمًا صغيرًا وتصميمًا خفيفًا وأداءً زلزاليًا ممتازًا وعرضًا واسعًا للنطاق الترددي.يمكن أن تعمل حتى 30GHz (مع وصلة SMP عالية الأداء لدينا، يمكن أن يصل التردد إلى 40GHz). يحتوي المغلق على ثلاثة أشكال واجهة: إيقاف كامل ، إيقاف محدود ، وفرج سلس (بما في ذلك الكبح). متوفر في صلعة PCB ، صلعة كابل ،ومحولات في السلسلة، يوفر حلًا للاتصال بين الطائرات لتطبيقات اللوحة إلى اللوحة ، والشاشة العمياء ، والحزمة واللوحات مع الحفاظ على كثافة الحزم. مثالي لتركيبات التكامل الوحدوي عالية الموثوقية.
المواصفات:
| الخصائص الكهربائية | ||
| عائق | 50Ω | |
| نطاق التردد | DC ~ 40GHz | |
| الجهد القياسي | 170VRMS* | |
| الكهرباء المقطوعة مقاومة الجهد | 500VRMS* | |
| مقاومة العزل | ≥2000MΩ | |
| المقاومة المركزية | الموصل الخارجي | عادي≤2.5mΩ، الختم≤4mΩ |
| موصل مركزي | عادي≤6mΩ، الختم≤26mΩ | |
| VSWR | ≤1.3 | |
| الخصائص المادية والميكانيكية | ||
| مدرب المركز | ذكر | Sn-P البرونز، مطلية بالذهب |
| الإناث | برونز البريليوم، مطلية بالذهب | |
| اتصال مرن | برونز البريليوم | مغلفة بالذهب |
| القشرة والأجزاء المعدنية الأخرى | النحاس الفولاذ المقاوم للصدأ | المصفوفة بالذهب |
| عازلات | تجميد الزجاج/PTFE/PEI | |
| معدل تسرب المنتج الصامد | 1.01325 × 10-3مساحة3/s | |
الخصائص والفوائد:
تطبيقات الترددات العالية: تتمتع موصلات SMP بخصائص النطاق الترددي الواسع ، مع ترددات تشغيل يمكن أن تصل إلى DC ~ 40GHz.
حجم صغير وخفيف الوزن: أجهزة الاتصال من سلسلة SMP هي أجهزة اتصال صغيرة صغيرة ، وهي مناسبة بشكل خاص لتطبيقات التثبيت الكثيفة.
ربط موثوق: يضمن تصميم موصل SMP استقرار وموثوقية الاتصال ، مما يجعله مناسبًا لبيئات الاتصال عالية الموثوقية.
سهل التثبيت: سواء كان تركيب للكابلات، أو تركيب الكابلات، أو محولات في السلسلة،يوفر SMP حلًا مريحًا وسريعًا مع الحفاظ على كثافة الحزمة لتطبيقات الترابط بين اللوحة واللوحة.
الأداء الزلزالي القوي: تتمتع موصلات SMP بأداء زلزالي ممتاز ، مما يسمح لها بالحفاظ على اتصالات مستقرة في بيئات الاهتزاز.
كتالوج المنتج:
| محول الراديو الراديو |
| توجيه الموجات إلى محول مكافئ |
| مجموعات كابلات RF |
| رابط سلسلة J30J |
| المفاصل الدوارة الميكروويفية |
| الأختام الحجرية من الزجاج إلى المعدن |
| وصلة SMA/SSMA RF |
| وصلة SMP/SSMP RF |
| رابط TNC RF |
| رابط RF من النوع N |
| رابط RF MCX/MMCX |
| رابط BNC RF وصلات الموجة المليمترية ((2.4mm، 2.92mm) |
التطبيقات:
اتصالات الهوائيات: نظرًا لحجمها الصغير وأدائها الممتاز ، تعد اتصالات SMP خيارًا مثاليًا لتوصيل الهوائيات.
تثبيت معدات النطاق العريض: توفر أجهزة الاتصال من سلسلة SMP حلًا مثاليًا لتطبيقات التثبيت المكتظة. يمكن تثبيتها في بيئات ذات كثافة عالية للغاية ،مع الحد الأدنى للفاصل بين تثبيت أصغر وصلة SMP يصل إلى 4.3ملم
الاختبار والقياس: في التطبيقات التي تتطلب دقة عالية وتردد عالية، يمكن أن توفر موصلات SMP أداء ممتاز. على سبيل المثال،يمكن استخدامها لتحقيق عدم التوافق المحوري التزاوج العمياء، تعمل مع مجموعات كابلات الميكروويف عالية الأداء منخفضة الخسارة من سامتك.
الحوسبة الكمية: في مجال الحوسبة الكمية الناشئ ، تلعب موصلات SMP أيضًا دورًا مهمًا.
رسم مفصل:
ملاحظة:
لدينا أكثر من 10000 نوع منرابط SMP، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل-أجل.
