تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | SMP RF المحوري المحوري | نطاق التردد: | DC ~ 40 جيجا هرتز |
|---|---|---|---|
| معاوقة: | 50Ω | شهادة: | CE بنفايات |
| جنس: | جاك | عمر: | 500 دورة |
| نمط الجسم: | مستقيم | نوع الكابل: | CXN3506 |
| طريقة التركيب: | جبل شفة | ||
| تسليط الضوء: | وصلة مكافئة راديوية مباشرة,CXN3506 ربط الكابلات,وصلة الراديو الراديوي السلسة,CXN3506 Cable Socket RF Connector,Seamless RF Connector |
||

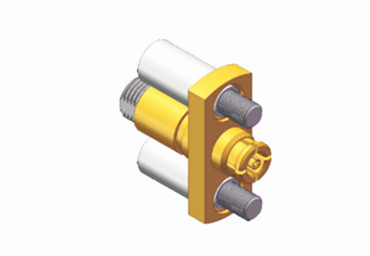

رابط RF عالي الجودة للكابل CXN3506 - مثالي للاتصالات اللاسلكية اللاسلكية
SMP هو رابط مكافئ RF ضيق يضغط عليه أو يناسب بسرعة يقدم حجمًا صغيرًا وخفيفًا وأداءً زلزاليًا ممتازًا وعرضًا واسعًا للقطاع التشغيلي.يمكن أن يصل تردد تشغيله إلى 30GHz (منتجات وصلات SMP لدينا يمكن أن تصل حتى إلى 40GHz)، ويحتوي المغلق على ثلاثة أشكال واجهة: إيقاف كامل، إيقاف محدود، والحفرة السلسة (بما في ذلك مع الفرامل).ومجالات أخرى، مما يجعلها مكونا أساسيا من أنظمة الميكروويف الحديثة عالية الأداء.
| عائق | 50Ω | |
| نطاق التردد | DC ~ 40GHz | |
| الجهد القياسي | 170VRMS* | |
| مقاومة العزل | ≥2000MΩ | |
| الكهرباء المقطوعة مقاومة الجهد | 500VRMS* | |
| المقاومة المركزية | الموصل الخارجي | عادي≤2.5mΩ، الختم≤4mΩ |
| موصل مركزي | عادي≤6mΩ، الختم≤26mΩ | |
| VSWR | ≤1.3 | |
| مدرب المركز | ذكر | سن-بي برونزية ، مطلية بالذهب |
| الإناث | برونز البريليوم، مطلية بالذهب | |
| اتصال مرن | برونز البريليوم | مغلفة بالذهب |
| القشرة والأجزاء المعدنية الأخرى | النحاس الفولاذ المقاوم للصدأ | المصفوفة بالذهب |
| عازلات | تجميد الزجاج/PTFE/PEI | |
| معدل تسرب المنتج الصامد | 1.01325×10-3Pa·cm3/ | |

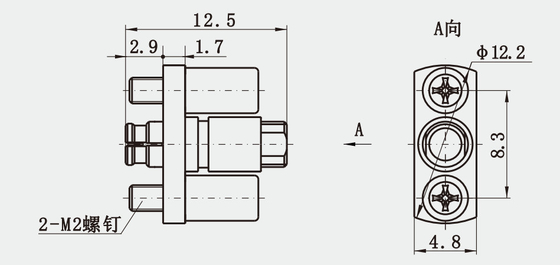

| رقم الطراز | L ((ملم) | D ((ملم) | نوع الكابل | ملاحظة |
| SMP-KWF506-11 | 8.3 | 13.2 | CXN3506 | الاطار مع 360 درجة الدوران الحر |
| SMP-KWF506-13 | 13.2 | 17.2 | CXN3506 | الاطار مع 360 درجة الدوران الحر |
الخصائص والفوائد:
وصلة DC إلى 40GHz هي وصلة شبه مصغرة من نوع push-on أو snap-coupling RF coaxial والتي توفر حجمًا مضغوطًا وأداءً زلزاليًا ممتازًا.وهي متوفرة في كل من إصدارات ربط الكابلات لمواد الكابلات مرنة وشبه صلبة، بالإضافة إلى موصلات تركيب PCB والكابلات. المرفق مطلي بالذهب ويأتي في النوع العادي والخيارات المفتوحة ، مع خيارات تركيب اللفافة والتثبيت في الخيوط. بالإضافة إلى ذلك ،يقدم الذكور والإناث، خيارات الزاوية المستقيمة والصحيحة ، مع ثلاثة أشكال الواجهة: التسريح الكامل ، التسريح المحدود ، والحفرة السلسة.
التطبيقات:
الأجهزة تشير إلى استخدام الأجهزة والمعدات لقياس أو مراقبة أو التحكم أو تحليل الكميات الفيزيائية أو العمليات. يمكن أن يشمل ذلك أجهزة لقياس درجة الحرارة ،الضغط، الرطوبة، والعوامل البيئية الأخرى، فضلا عن أدوات لرصد ومراقبة العمليات الصناعية.
كتالوج المنتج:
| محول الراديو الراديو |
| توجيه الموجات إلى محول مكافئ |
| الأختام الحجرية من الزجاج إلى المعدن |
| رابط سلسلة J30J |
| المفاصل الدوارة الميكروويفية |
| مجموعات كابلات RF |
| وصلة SMA/SSMA RF |
| وصلة SMP/SSMP RF |
| رابط RF MCX/MMCX |
| رابط TNC RF |
| رابط RF من النوع N |
| رابط BNC RF وصلات الموجة المليمترية ((2.4mm، 2.92mm) |
تفاصيل العبوة:
* علبة الصادرات القياسية
* وفقا لمتطلبات العملاء
ملاحظة:
لدينا أكثر من 10000 نوع منرابط SMP، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل-أجل.
