تفاصيل المنتج:
شروط الدفع والشحن:
|
| مادة الجسم: | النحاس | معاوقة: | 50 أوم |
|---|---|---|---|
| اللون: | مطلي بالذهب | نمط الجسم: | زاوية مستقيمة |
| النوع: | موصل SMP ذكر RF | طريقة التركيب: | رفيق أعمى |
| قوة الاشتباك: | 45N ماكس | قوة فك الاشتباك: | 9N دقيقة |
| تسليط الضوء: | وصلة SMP RF Connector,مكافحة واجهة SMP ربط RF,Detent Interface SMP RF Connector |
||

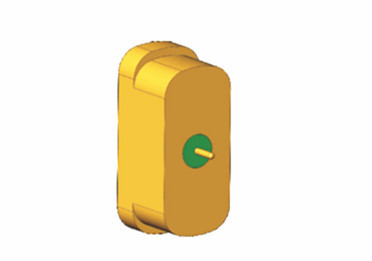

تجربة اتصال لا مثيل له مع SMP الذكور الحجرة المحدودة Detent واجهة RF وصلة
وصلة SMP هي وصلة متعددة الاستخدامات يمكن استخدامها في كل من تكوينات الدفع والإغلاق. تتقاسم واجهتها نفس النسب مع وصلة MMCX الصغيرة للغاية ،يسمح بأقل كثافة تركيب ممكنة من 4مسافة مركزية.3 ملم. وهذا يجعلها مثالية لتطبيقات التزاوج العمياء عالية الكثافة. وصلة SMP مناسبة بشكل خاص للاستخدام في التزاوج العمياء عالية الكثافة بين لوحات الدوائر المطبوعة,الهيكل، والخزانات. يتم استخدامه عادة في التكوينات الكاملة / النصف الإفلات + الربط + الثقب البصري.
في هذه الفئة ، تقدم شركة شيان الايليت الإلكترونية موصلات SMP بزاوية مستقيمة بأقصى ترددات 18 ، 3 و 8 جيجا هرتز.هذه الموصلات متوفرة في كل من الإصدارات الإناثية والرجال (كالمقبضات أو المقابض)بالإضافة إلى ذلك، نحن نقدم وصلات الزاوية المستقيمة SMP التي يمكن استخدامها كمحولات كابلات محوري عند الانتقال من محوري إلى واجهة الاتصال.لدينا SMP ربط الزاوية المستقيمة ورقة بيانات PDF المواصفات تشمل رسومات CAD دقيقة، الأبعاد، وتفاصيل المواصفات الأخرى. يرجى الاتصال بنا لمزيد من المعلومات.
| المواصفات العامة لمصلح وصلات SMP | ||||
|
عائق
|
50Ω
|
|||
|
نطاق التردد
|
DC ~ 40GHz
|
|||
|
الجهد القياسي
|
170VRMS ((على مستوى سطح البحر)
|
|||
|
الكهرباء المقطوعة مقاومة الجهد
|
500VRMS ((على مستوى سطح البحر)
|
|||
|
مقاومة العزل
|
≥5000MΩ
|
|||
|
|
الموصل الخارجي
|
عادي≤2.5mΩ، مغلق بشكل مغلق ≤4mΩ
|
||
|
موصل مركزي
|
عادي≤6mΩ، مغلق بشكل مغلق ≤26mΩ
|
|||
| نطاق التردد | DC ~ 18GHz | 18~26.5GHz | 26.5 ~ 40GHz | |
| VSWR للاتصال المستقيم |
≤1.25
|
≤1.3 | ≤1.4 | |
| VSWR لمرفق الملاك الأيمن | ≤1.3 | |||
| VSWR للمحول | ≤1.25 | ≤1.3 | ≤1.4 | |
| VSWR غيرها | ≤1.3 | |||
| مدرب المركز | ذكر |
الصين الفوسفور البرونز / سبيكة كوفار
|
مطلية بالذهب | |
| الإناث |
برونز البريليوم
|
مطلية بالذهب | ||
|
اتصال مرن
|
برونز البريليوم
|
مطلية بالذهب | ||
|
القشرة والأجزاء المعدنية الأخرى
|
النحاس / البرونز البيريليوم / سبيكة كوفار / سبيكة النحاس ، الفولاذ المقاوم للصدأ
|
|||
|
عازلات
|
تجميد الزجاج/PTFE/PEI
|
|||
|
معدل التسرب
وصلة مغلقة هيرميتيكياً
|
1.01325×10-3 Pa·cm3 /s
|
|||
الخصائص:
الخطوط العريضة
تجربة اتصال لا مثيل له مع SMP الذكور الحجرة المحدودة Detent واجهة RF وصلة
تثبيت مقدمة:
ملاحظة:
لدينا أكثر من 1000 نوع منمحولات الذكور الإناث SMPللاختيار، إذا لم يتم العثور على المنتج الذي تستخدمه،
الرجاء الاتصال بنا للحصول على الكتالوج الكامل
فئة المنتج:
1اتصالات الراديو اللاسلكي، المحولات (DC إلى 110GHz)
2مجموعات الكابلات اللاسلكية اللاسلكية
3. توجيه الموجات إلى محولات التكافل
4. المكونات المتكاملة ((RF&DC))
5.المتصل المستطيل الصغير ((J30J,Micro D-sub)
6. الزجاج إلى المعدن الأختام الحازمة، الرؤوس، إمدادات ((RF وDC)
7المفاصل الدوارة للميكروويف
8منتجات ODM
