تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | موصل أنثى SMP | نطاق التردد: | DC ~ 40 جيجا هرتز |
|---|---|---|---|
| معاوقة: | 50Ω | سلسلة الموصل: | SMP |
| جنس: | أنثى | مادة القشرة: | كوفار 4j29 |
| زجاج: | 7052 7070 | هيرميسيتي: | ≤1.01325 * 10-3 باسكال سم 3 / ثانية |
| تسليط الضوء: | عقدة الميكروستريب الطويلة,2 حفرة فلانج ربط RF,ربط إلكتروني إلكتروني إلكتروني,2 Hole Flange RF Connector,RF Coaxial Female Connector |
||

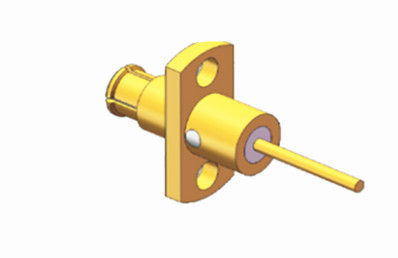

قم بتحديث اتصال الراديو اللاسلكي الخاص بك مع شاشة SMP النسائية ذات الثقبين ومقبس الميكروستريب الطويل - الدقة والموثوقية
SMP هو رابط مكافئ RF ضيق يضغط عليه أو يضغط عليه ، ويتميز بحجم صغير وتصميم خفيف الوزن وأداء زلزالي ممتاز وعرض النطاق الترددي العريض للعمل.يمكن أن يصل تردد تشغيله إلى 30GHz (منتجات وصلات SMP لدينا يمكن أن تصل حتى إلى 40GHz)، وتقدم الشاشة ثلاثة أشكال واجهة: إيقاف كامل، إيقاف محدود، والحفرة السلسة (بما في ذلك مع الفرامل). مع صعود PCB، وصعود الكابلات، ومحولات في السلسلة،SMP يوفر حل للاتصال بين الطائرات، المفتوحة، وتطبيقات الرف واللوحات مع الحفاظ على كثافة الحزمة.
المواصفات
| الخصائص الكهربائية | ||
| عائق | 50Ω | |
| نطاق التردد | DC ~ 40GHz | |
| الجهد القياسي | 170VRMS* | |
| مقاومة العزل | ≥2000MΩ | |
| الكهرباء المقطوعة مقاومة الجهد | 500VRMS* | |
| المقاومة المركزية | الموصل الخارجي | ≤4mΩ |
| موصل مركزي | ≤26mΩ | |
| VSWR | ≤1.3 | |
| الخصائص المادية والميكانيكية | ||
| مدرب المركز | ذكر | Sn-P البرونز، مطلية بالذهب |
| الإناث | برونز البريليوم، مطلية بالذهب | |
| اتصال مرن | برونز البريليوم | مغلفة بالذهب |
| القشرة والأجزاء المعدنية الأخرى | النحاس الفولاذ المقاوم للصدأ | المصفوفة بالذهب |
| عازلات | تجميد الزجاج/PTFE/PEI | |
| معدل تسرب المنتج الصامد | 1.01325×10-3Pa·cm3/s | |
رسم مفصل
الخصائص والفوائد
| مغلفة بالذهب |
| الصورة المصغرة |
| المتردد إلى 40 غيغاهرتز |
| حجم صغير |
| ربط الضغط أو المقطعة |
| التسريح الكامل، التسريح المحدود والحفرة السلسة |
| ربط PCB وربط الكابلات |
| خيار الذكور والإناث، الزاوية المستقيمة واليمينية |
| إصدارات تركيب الكابلات لكل من الكابلات المرنة وشبه الصلبة |
| النوع الطبيعي والسقف المفتوح، وترسيخ اللحاء وترسيخ الخيط في الخيار |
التطبيقات
وصلات SMP لديها مجموعة واسعة من التطبيقات في الهوائيات، وصلات broadSMP لديها مجموعة واسعة من التطبيقات في الهوائيات، وتركيب معدات النطاق العريض، والاختبار والقياس،الحوسبة الكميةوبسبب خصائصها الفريدة ، أصبحت موصلات SMP أداة مهمة لتعزيز التعبئة الكثيفة في تطبيقات RF / الميكروويف.
