تفاصيل المنتج:
شروط الدفع والشحن:
|
| المرفق: | SMP | اسم المنتج: | SMP ذكر موصل مغلق بإحكام |
|---|---|---|---|
| جنس: | ذكر | نطاق التردد: | DC ~ 40 جيجا هرتز |
| معاوقة: | 50Ω | شكل الواجهة: | الحد المحدد من الضغط / الحفر السلس |
| زجاج: | 7052 7070 | هيرميسيتي: | ≤1.01325 * 10 ^ -3 Pa.cm ^ 3 / s |
| تسليط الضوء: | سدادة الراديو اللاسلكي,SMP مغلقة هيرميتيكيا الذكور رباعية الراديو,40GHz SMP ربط RF,SMP Hermetically Sealed Male RF Plug,40GHz SMP RF Connector |
||

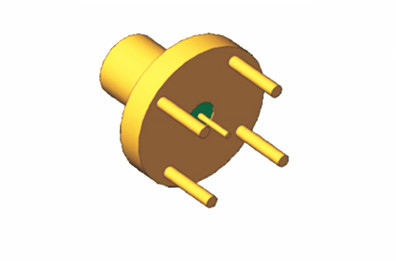

سدادة الراديو الراديوي الذكورية المختومة بشكل حريمي من نوع SMP الراقية لتركيب PCB: اتصال وموثوقية متفوقة
SMP هو رابط مكافئ RF ضيق يمكن ضغطه أو تنسيقه بسرعة يقدم حجمًا صغيرًا ووزنًا خفيفًا وأداءً زلزاليًا متفوقًا وعرضًا واسعًا للقطاع التشغيلي.مع نطاق التردد التشغيلي يصل إلى 30GHz (موصول SMP لدينا يمكن أن يصل حتى إلى 40GHz)، يحتوي المقبس على ثلاثة خيارات واجهة: التخفيف الكامل، التخفيف المحدود، والحفرة السلسة (مع الفرامل).والمتكيفات في السلسلة توفر حلول اتصال موثوقة للوحة إلى اللوحة، المفتوحة، وتطبيقات الرف واللوحات مع الحفاظ على كثافة الحزمة العالية. مثالية للاستخدام في تثبيتات متطلبة عالية الموثوقية والكثيفة.
المواصفات
| الخصائص الكهربائية | ||
| عائق | 50Ω | |
| نطاق التردد | DC ~ 40GHz | |
| الجهد القياسي | 170VRMS* | |
| مقاومة العزل | ≥2000MΩ | |
| الكهرباء المقطوعة مقاومة الجهد | 500VRMS* | |
| المقاومة المركزية | الموصل الخارجي | ≤4mΩ |
| موصل مركزي | ≤26mΩ | |
| VSWR | ≤1.3 | |
| الخصائص المادية والميكانيكية | ||
| مدرب المركز | ذكر | Sn-P البرونز، مطلية بالذهب |
| الإناث | برونز البريليوم، مطلية بالذهب | |
| اتصال مرن | برونز البريليوم | مغلفة بالذهب |
| القشرة والأجزاء المعدنية الأخرى | النحاس الفولاذ المقاوم للصدأ | المصفوفة بالذهب |
| عازلات | تجميد الزجاج/PTFE/PEI | |
| معدل تسرب المنتج الصامد | 1.01325×10-3Pa·cm3/s | |

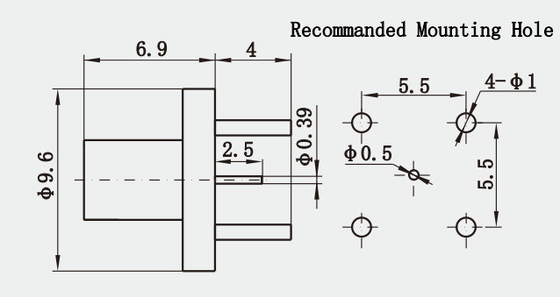

رسم مفصل
التطبيقات
اتصالات كثافة عالية: تتميز اتصالات SMP بحجمها الصغير وخفيفة الوزن ، مما يجعلها مناسبة لتركيبات كثافة عالية مثل اللوحة إلى اللوحة ، الرف واللوح ،وتطبيقات أخرى.
نطاق تردد واسع: يمكن أن يصل نطاق تردد تشغيل موصلات SMP إلى 30 جيجا هرتز أو حتى 40 جيجا هرتز ، مما يجعلها مناسبة لمجموعة متنوعة من التطبيقات عالية التردد.
أداء زلزالي متفوق: يمتلك موصلات SMP أداء زلزالي ممتاز ، مما يوفر اتصالات مستقرة في بيئات الاهتزاز والصدمات.
خيارات متعددة للواجهات: توفر سدادات SMP ثلاثة أشكال واجهة - التخفيف الكامل ، التخفيف المحدود ، والحفرة السلسة (بما في ذلك الفرامل) ،السماح للمستخدمين باختيار الشكل الأكثر ملاءمة من واجهة على أساس متطلباتهم.
موثوقية عالية: المصنوعة من مواد عالية الجودة وتخضع لمراقبة الجودة والتجارب الصارمة ، تضمن موصلات SMP تشغيلًا موثوقًا في التطبيقات المتطلبة التي تتطلب موثوقية عالية.
الخصائص والفوائد
| مغلفة بالذهب |
| الصورة المصغرة |
| المتردد إلى 40 غيغاهرتز |
| حجم صغير |
| ربط الضغط أو المقطعة |
| التسريح الكامل، التسريح المحدود والحفرة السلسة |
| ربط PCB وربط الكابلات |
| خيار الذكور والإناث، الزاوية المستقيمة واليمينية |
| إصدارات تركيب الكابلات لكل من مواد الكابلات المرنة وشبه الصلبة |
| النوع الطبيعي والسقف المفتوح، وترسيخ اللحاء وترسيخ الخيط في الخيار |
