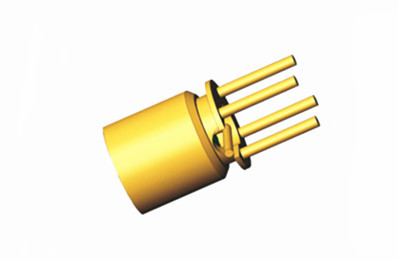

SMP مغلقة هرميتيكا الذكور الزاوية اليمنى PCB جبل ربط الراديو اللاسلكي ربط محسن
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| المرفق: | SMP | اسم المنتج: | SMP ذكر موصل مغلق بإحكام |
|---|---|---|---|
| جنس: | ذكر | نطاق التردد: | DC ~ 40 جيجا هرتز |
| معاوقة: | 50Ω | زجاج: | 7052 7070 |
| هيرميسيتي: | ≤1.01325 * 10 ^ -3 Pa.cm ^ 3 / s | نوع التخفيف: | الحد المحدد من الضغط / الحفر السلس |
| إبراز: | الزاوية اليمنى لوحة تحديد المواصفات ربط الراديو اللاسلكي,رابط SMP اللاسلكي اللاسلكي المغلق,ربط RF Coaxial 40GHz,SMP Hermetically Sealed RF Connector,RF Coaxial Connector 40GHz |
||
الاتصال المحسن مع SMP المغلقة هرميتيكا الذكور الزاوية اليمنى ربط PCB ارتفاع RF
SMP هو مكون مصغر للاتصالات المتجانسة الراديوية ، يتميز بحجمها المدمج ، وتصميمه الخفيف الوزن ، والأداء الزلزالي المتفوق ، وتوافق النطاق العريض.مع نطاق التردد التشغيلي يصل إلى 30GHz (موصولنا SMP يمكن أن يصل إلى 40GHz)، يقدم القابض ثلاثة خيارات واجهة: استراحة كاملة، استراحة محدودة، والحفرة السلسة (بما في ذلك مع الفرامل).والمتحولات في السلسلة توفر حلول متعددة الاستخدامات للاتصالات المتبادلة لمختلف التطبيقات مثل اتصالات اللوحة إلى اللوحة، التكوينات المكشوفة ، وتثبيتات الرف واللوحات مع الحفاظ على مستوى عال من كثافة الحزم. مثالية للاستخدام في البيئات المطالبة التي تتطلب موثوقية عالية وتشكيلات.
المواصفات
| الخصائص الكهربائية | ||
| عائق | 50Ω | |
| نطاق التردد | DC ~ 40GHz | |
| الجهد القياسي | 170VRMS* | |
| مقاومة العزل | ≥2000MΩ | |
| الكهرباء المقطوعة مقاومة الجهد | 500VRMS* | |
| المقاومة المركزية | الموصل الخارجي | ≤4mΩ |
| موصل مركزي | ≤26mΩ | |
| VSWR | ≤1.3 | |
| الخصائص المادية والميكانيكية | ||
| مدرب المركز | ذكر | Sn-P البرونز، مطلية بالذهب |
| الإناث | برونز البريليوم، مطلية بالذهب | |
| اتصال مرن | برونز البريليوم | مغلفة بالذهب |
| القشرة والأجزاء المعدنية الأخرى | النحاس الفولاذ المقاوم للصدأ | المصفوفة بالذهب |
| عازلات | تجميد الزجاج/PTFE/PEI | |
| معدل تسرب المنتج الصامد | 1.01325×10-3Pa·cm3/s | |

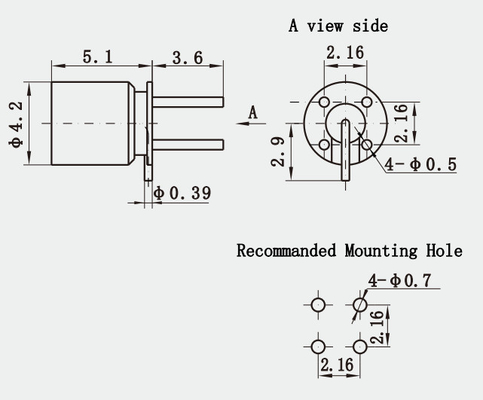

رسم مفصل
التطبيقات
1"متوافق مع المعايير التي وضعتها اللجنة الكهربائية الدولية (IEC) ومعهد مهندسي الكهرباء والإلكترونيات (IEEE).
2نطاق تردد تشغيل واسع، قادر على العمل حتى DC ~ 40GHz.
3توجد ثلاثة أشكال واجهة متاحة بناءً على قوى الاحتفاظ بالاتصال المختلفة: حفرة ناعمة ، إفلات محدود ، وإفلات كامل ، تلبية لمتطلبات التطبيقات المختلفة.
4يقدم تصميم سهل الاستخدام، مما يسمح للمثبتين ببساطة بدفع هذه المكونات المتصلة ببعضها البعض للاتصال و سحبها بسهولة عند الحاجة.
5مما يجعلها مناسبة لتطبيقات وحدات، كثيفة.
ملاحظة:
لدينا أكثر من 1000 نوع منرابط SMP مغلق هيرميتيللاختيار، إذا لم يتم العثور على المنتج الذي تستخدمه، يرجى الاتصال بنا للحصول على الكتالوج الكامل. المقاسات المخصصة مقبولة.
الخصائص والفوائد
| مغلفة بالذهب |
| الصورة المصغرة |
| المتردد إلى 40 غيغاهرتز |
| حجم صغير |
| ربط الضغط أو المقطعة |
| التسريح الكامل، التسريح المحدود والحفرة السلسة |
| ربط PCB وربط الكابلات |
| خيار الذكور والإناث، الزاوية المستقيمة واليمينية |
| إصدارات تركيب الكابلات لكل من مواد الكابلات المرنة وشبه الصلبة |
| النوع الطبيعي والسقف المفتوح، وترسيخ اللحاء وترسيخ الخيط في الخيار |
